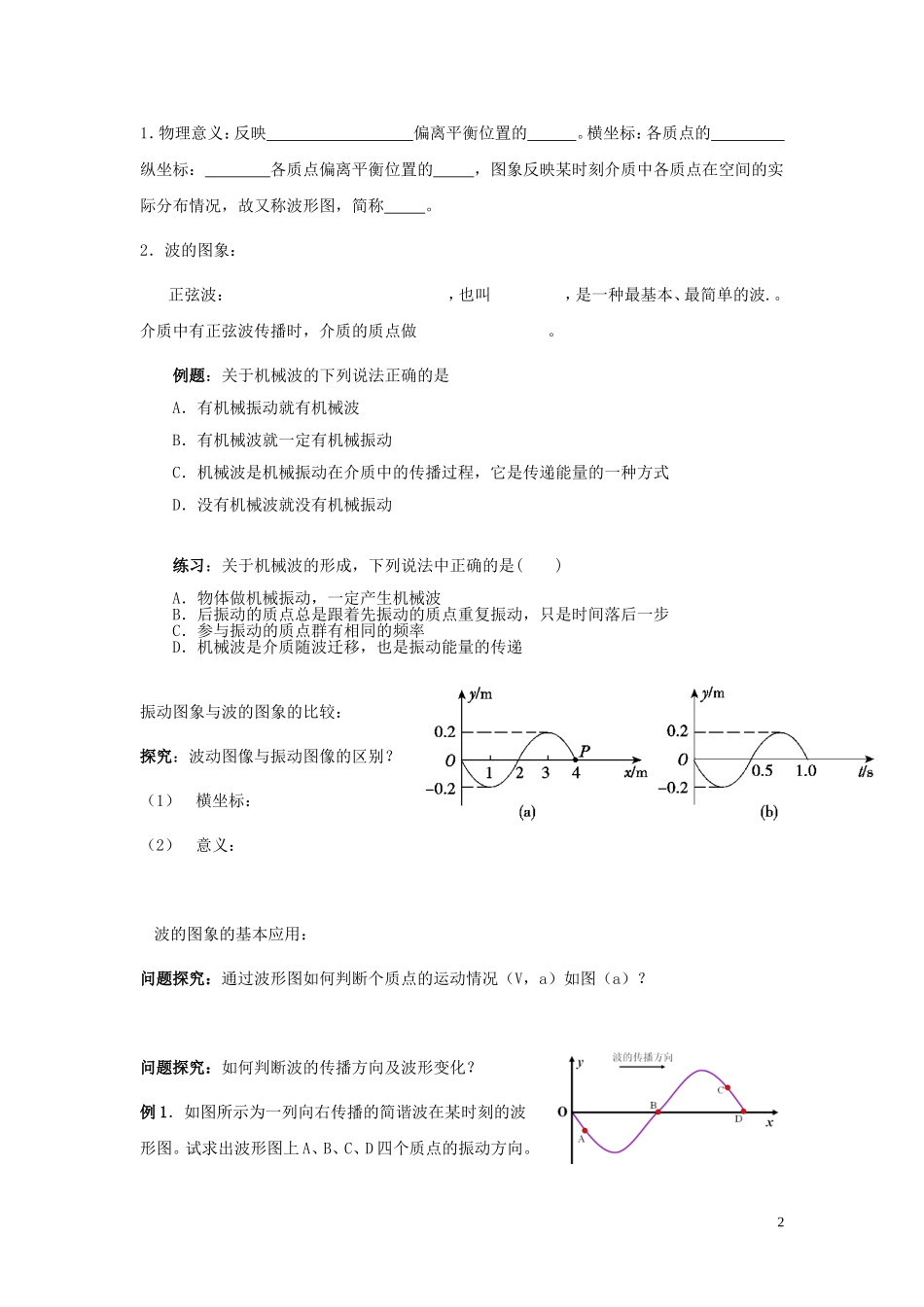

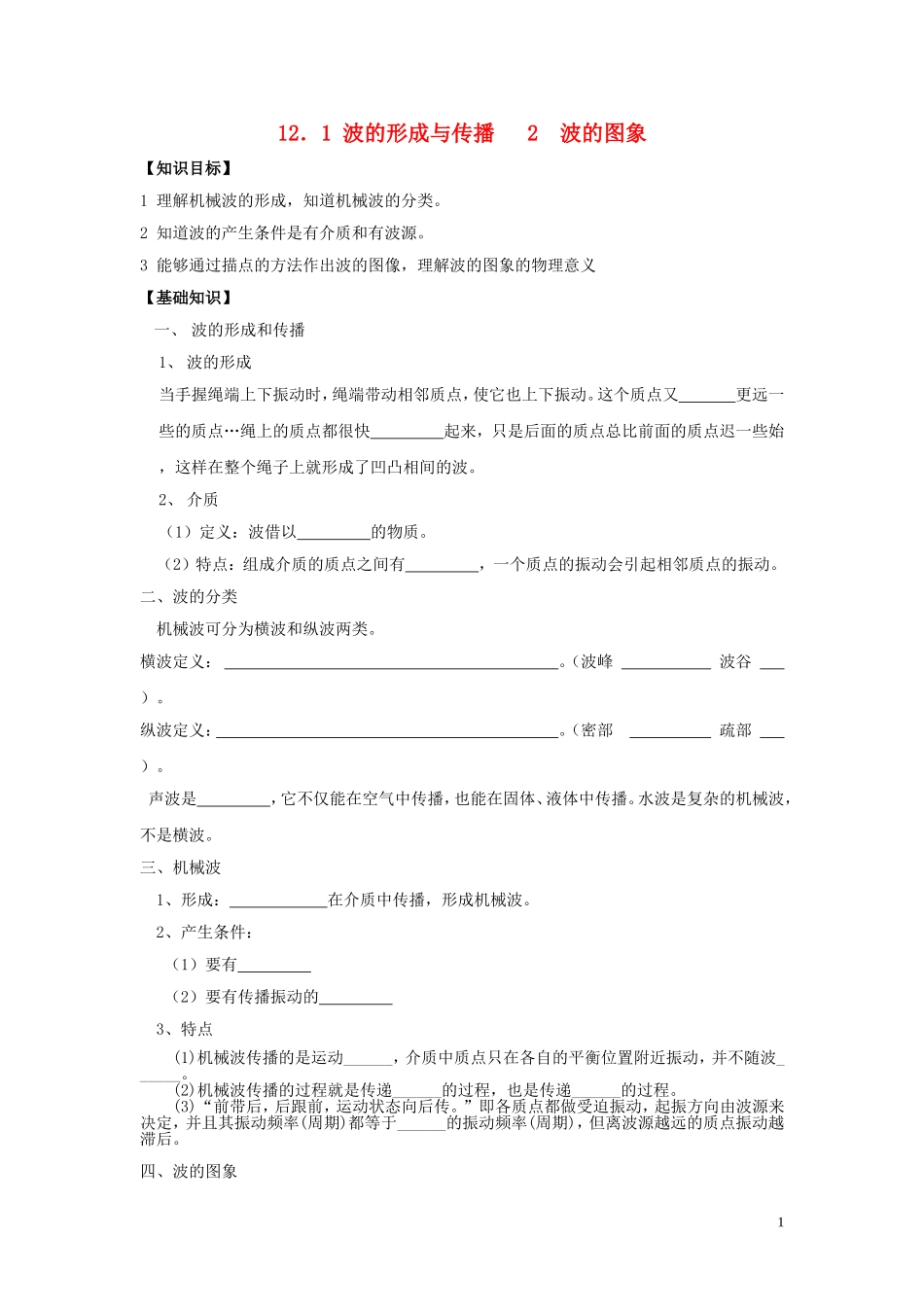

12．1波的形成与传播2波的图象【知识目标】1理解机械波的形成，知道机械波的分类。2知道波的产生条件是有介质和有波源。3能够通过描点的方法作出波的图像，理解波的图象的物理意义【基础知识】一、波的形成和传播1、波的形成当手握绳端上下振动时，绳端带动相邻质点，使它也上下振动。这个质点又更远一些的质点…绳上的质点都很快起来，只是后面的质点总比前面的质点迟一些始，这样在整个绳子上就形成了凹凸相间的波。2、介质（1）定义：波借以的物质。（2）特点：组成介质的质点之间有，一个质点的振动会引起相邻质点的振动。二、波的分类机械波可分为横波和纵波两类。横波定义：。（波峰波谷）。纵波定义：。（密部疏部）。声波是，它不仅能在空气中传播，也能在固体、液体中传播。水波是复杂的机械波，不是横波。三、机械波1、形成：在介质中传播，形成机械波。2、产生条件：（1）要有（2）要有传播振动的3、特点(1)机械波传播的是运动______，介质中质点只在各自的平衡位置附近振动，并不随波______。(2)机械波传播的过程就是传递______的过程，也是传递______的过程。(3)“前带后，后跟前，运动状态向后传。”即各质点都做受迫振动，起振方向由波源来决定，并且其振动频率(周期)都等于______的振动频率(周期)，但离波源越远的质点振动越滞后。四、波的图象11．物理意义：反映偏离平衡位置的。横坐标：各质点的纵坐标：各质点偏离平衡位置的，图象反映某时刻介质中各质点在空间的实际分布情况，故又称波形图，简称。2．波的图象：正弦波：，也叫，是一种最基本、最简单的波.。介质中有正弦波传播时，介质的质点做。例题：关于机械波的下列说法正确的是A．有机械振动就有机械波B．有机械波就一定有机械振动C．机械波是机械振动在介质中的传播过程，它是传递能量的一种方式D．没有机械波就没有机械振动练习：关于机械波的形成，下列说法中正确的是()A．物体做机械振动，一定产生机械波B．后振动的质点总是跟着先振动的质点重复振动，只是时间落后一步C．参与振动的质点群有相同的频率D．机械波是介质随波迁移，也是振动能量的传递振动图象与波的图象的比较：探究：波动图像与振动图像的区别？（1）横坐标：（2）意义：波的图象的基本应用：问题探究：通过波形图如何判断个质点的运动情况（V，a）如图（a）？问题探究：如何判断波的传播方向及波形变化？例1．如图所示为一列向右传播的简谐波在某时刻的波形图。试求出波形图上A、B、C、D四个质点的振动方向。2若这列波是向左传播的，则这四个质点的振动方向如何？例2．如图所示为一列简谐波在某时刻的波形图，已知图形上某点的振动方向如图所示。试求这列波的传播方向。若这个质点的振动方向向上，则波的传播方向又如何？若这个质点做减速运动，则波的传播方向又如何？若这个质点加速度在逐渐减小，则波的传播方向又如何？例3．如图所示为一列向右传播的简谐波在某时刻的波形图。试画出再经过T/4、3T/4和5T/4时的波形图。（平移法）3
