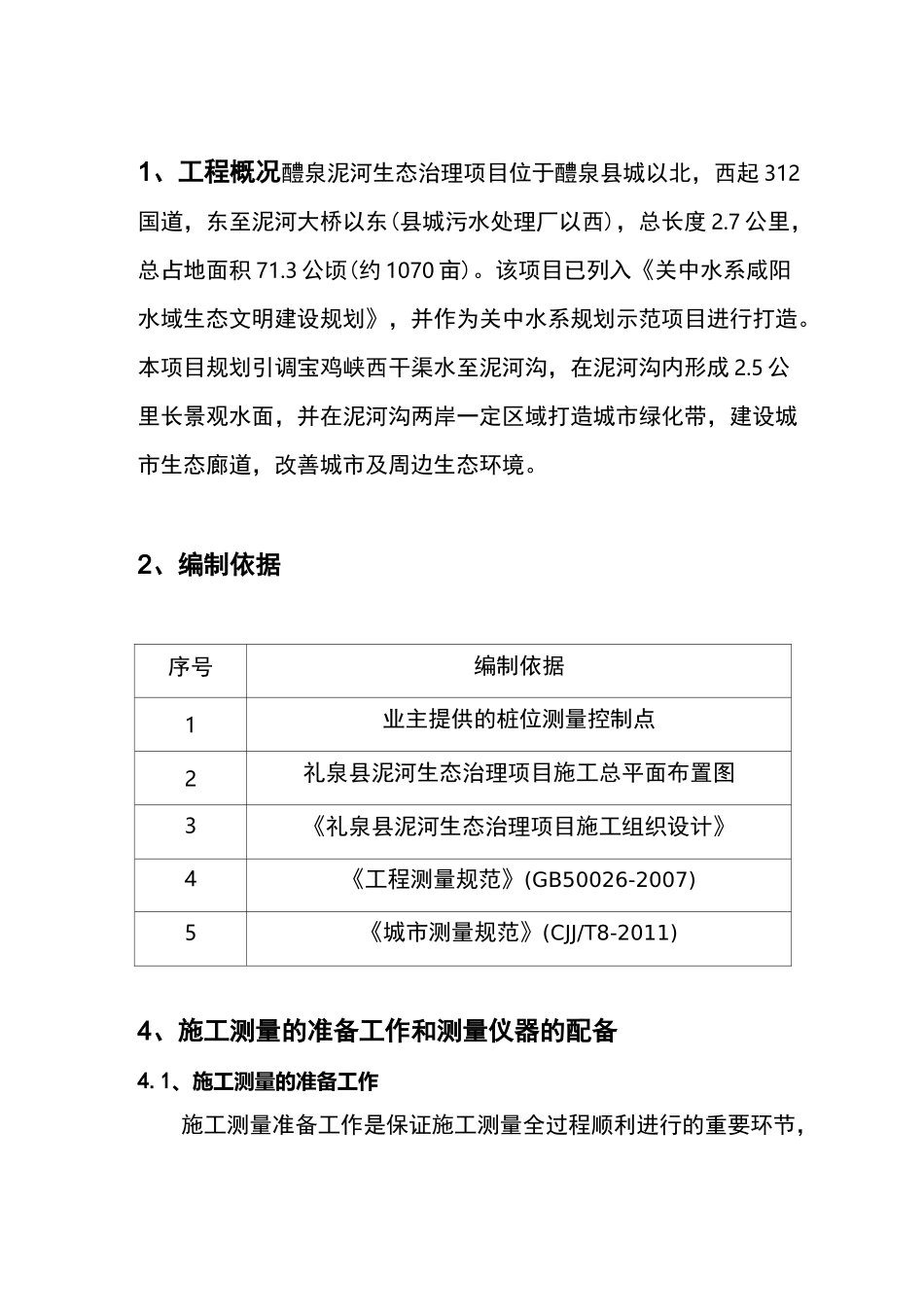

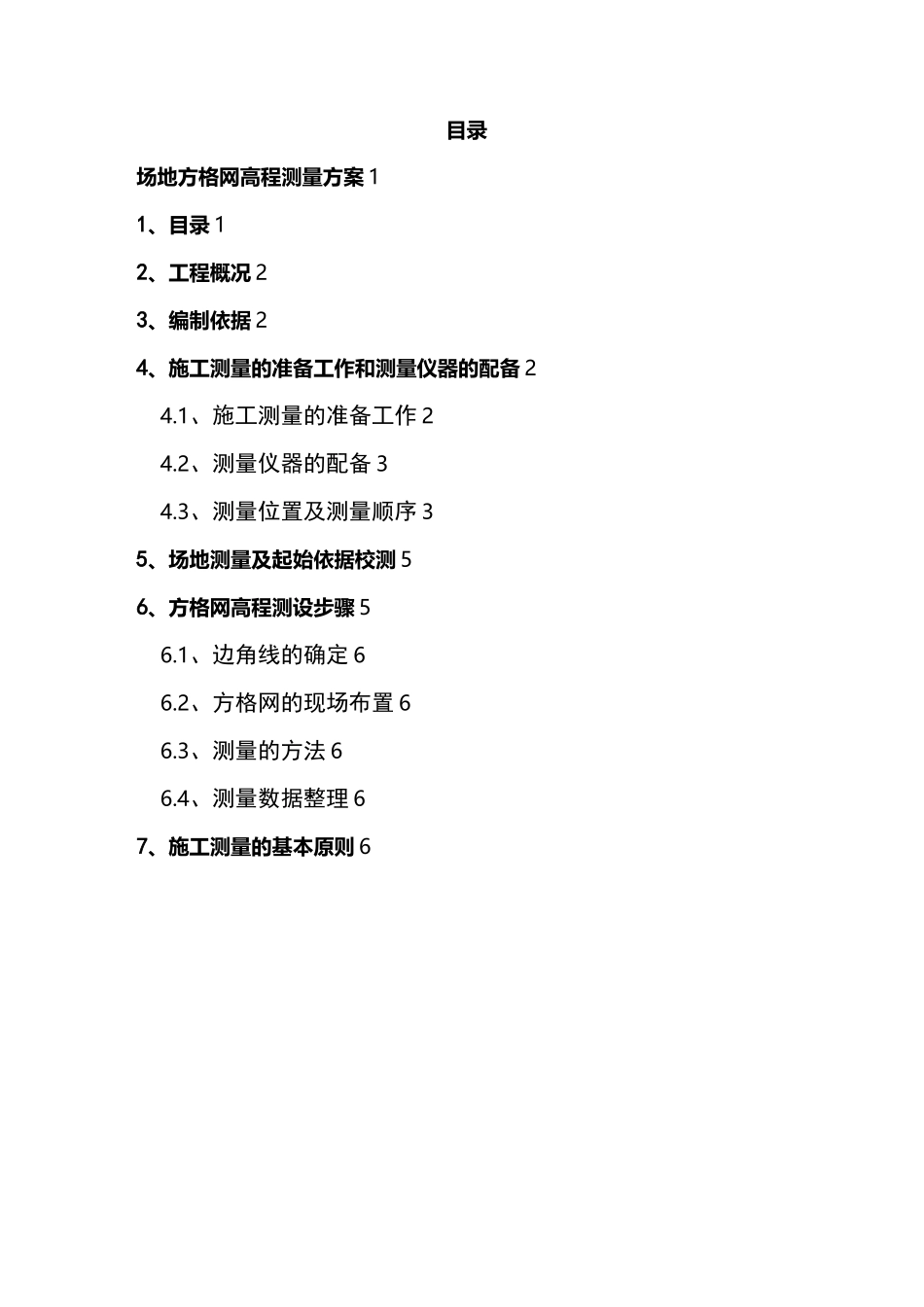

原地面复测方目录场地方格网高程测量方案11、目录12、工程概况23、编制依据24、施工测量的准备工作和测量仪器的配备24.1、施工测量的准备工作24.2、测量仪器的配备34.3、测量位置及测量顺序35、场地测量及起始依据校测56、方格网高程测设步骤56.1、边角线的确定66.2、方格网的现场布置66.3、测量的方法66.4、测量数据整理67、施工测量的基本原则61、工程概况醴泉泥河生态治理项目位于醴泉县城以北，西起312国道，东至泥河大桥以东(县城污水处理厂以西)，总长度2.7公里，总占地面积71.3公顷(约1070亩)。该项目已列入《关中水系咸阳水域生态文明建设规划》，并作为关中水系规划示范项目进行打造。本项目规划引调宝鸡峡西干渠水至泥河沟，在泥河沟内形成2.5公里长景观水面，并在泥河沟两岸一定区域打造城市绿化带，建设城市生态廊道，改善城市及周边生态环境。2、编制依据序号编制依据1业主提供的桩位测量控制点2礼泉县泥河生态治理项目施工总平面布置图3《礼泉县泥河生态治理项目施工组织设计》4《工程测量规范》(GB50026-2007)5《城市测量规范》(CJJ/T8-2011)4、施工测量的准备工作和测量仪器的配备4.1、施工测量的准备工作施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸和测量方法的熟悉，测量基准点的交接与校核人员的组织及测量仪器的配备与检定，测量方案的讨论,工程测量重难点的分析与应对措施。具体为：（1）认真阅读相关专业图纸，对照图纸熟悉场地平面尺寸和场地内的高差变化情况。（2）熟悉测量规范对施工测量的要求，确保施工测量的质量。（3）对照方格网测量平面布置图，现场勘察、校测建筑用地红线、围墙线的桩点坐标、高程。（4）测量人员配备：测量工2〜3人，验线员2人。4.2、测量仪器的配备序号名称型号数量用途精度1GPS接收机天宇C96T3平面控制网的设置、闭合，平面方格网的标高测量1.2mm2钢卷尺2016型/50m2长度测量1,mm3对讲机LH-910Plus通讯5km备注：另外需配备墨斗、钢钉、广线、线垂、标杆等。测量仪器应通过计量所检验并有合格证书，在检定周期内使用。4.3、测量的位置及测量的顺序本测测量起点由西兰路开始至污水处理厂结束；具体测量位置及顺序如下：文化展示区(西兰路至西北关桥),遗址体验区(西北关桥至仲桥)>亲水参与区(仲桥至污水处理厂)5、场地测量及起始依据校测(1)进场时，用GPS测量法，并在现场用白灰撒5mx5m方格网，测量场地现状高程，作为土石方计算依据；以作为临时水电管线敷设及施工道路、暂设建筑物以及物料、机具场地的划分和定位等用。(2)建筑围墙桩点、水准点、场区首级控制网由我方反复校测无误后，再由我方引测到施工现场。(3)测量控制桩的校核根据业主方提供的导线点、高程成果，反算边长、角度、方位角、高差与现场实测比较，边长、角度、方位角的精度应达到导线相应等级精度，高差闭合为±20n/Lmm(L测站长度)。应及时向业主方反映本工程的校核结果。(4)检定及试用测量仪器对于新购置的测量仪器，应送到计量机构进行检定，检查精度是否达到厂家标准精度指标。对于已有仪器，若超出检定周期，已应及时送检。6、方格网高程测设步骤因为场区图形为不规则形，为了方便快捷测出场区的标高，采用GPS测设，具体步骤如下：6.1、边角线的确定用GPS将场区的边界线角点定出来，场地边界线角点布置图详见附图-1。用油漆红点或钉打木桩做好固定标高的标记。6.2、方格网的现场布置为了让测量的标高点能像方格网图上面反映的那样，因此将施工场区分割为5mx5m的方格，并且用白灰做好标记。6.3、测量的方法将GPS设于任意高程点上，将移动站在已知控制点上进行参数校正，校正后误差不得超过20mm；校正无误差后将移动站移动至待测点测量其高程。6.4、测量数据整理根据现场测量记录在草图上的数据，一一换算成绝对高程之后，在方格网图纸上标注各点的标高。测量的结果由监理、甲方确认签字。7、施工测量的基本原则（1）认真学习与执行国家法令、政策与规范，明确为工程服务，对按图施工与工程进度负责的工作目的。（2）遵守先整体后局部的工作等程序，即先测设精度较高的场地控制网，再以控制网为依据进行各局部点位的定位测量。3）必须...
