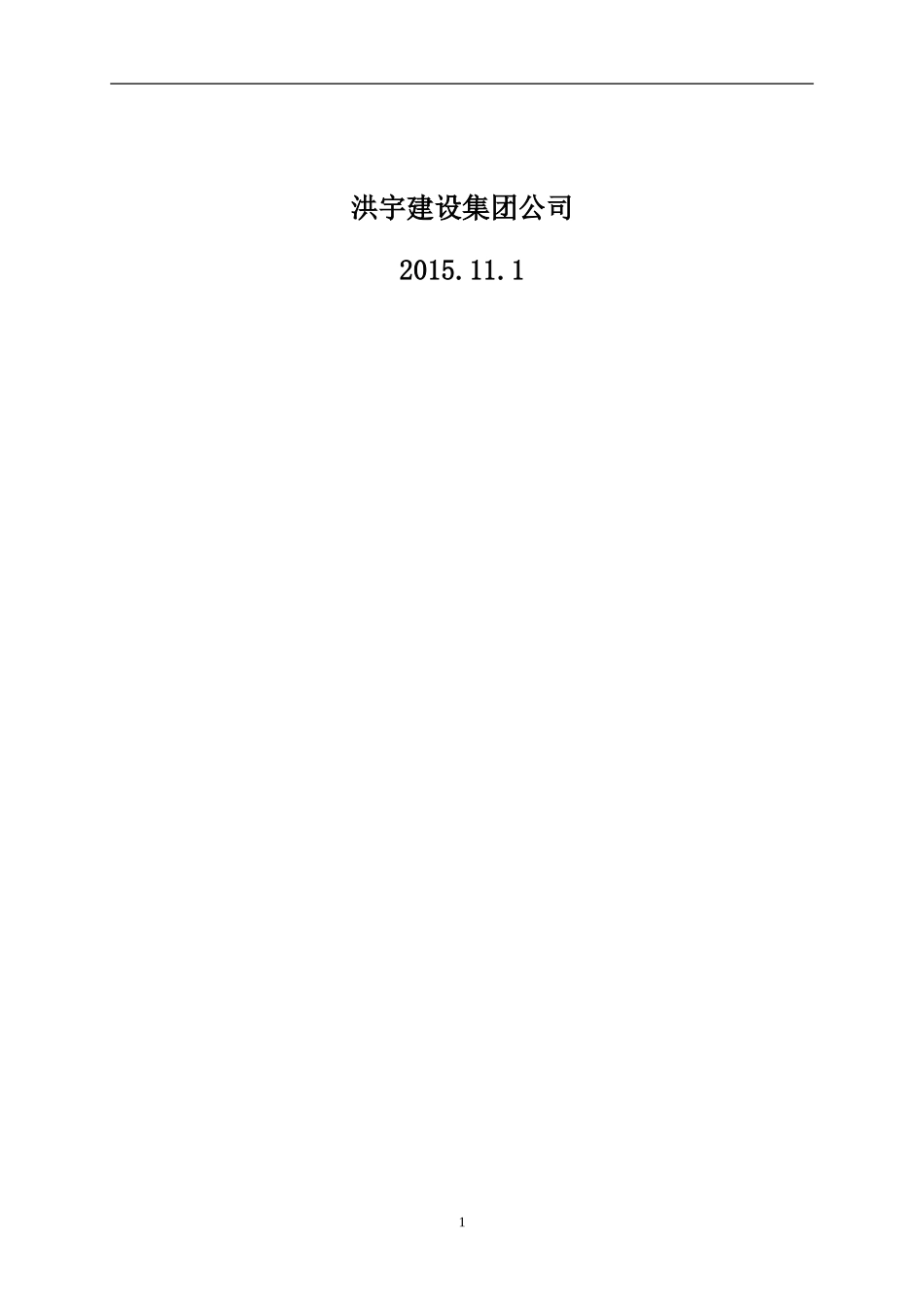

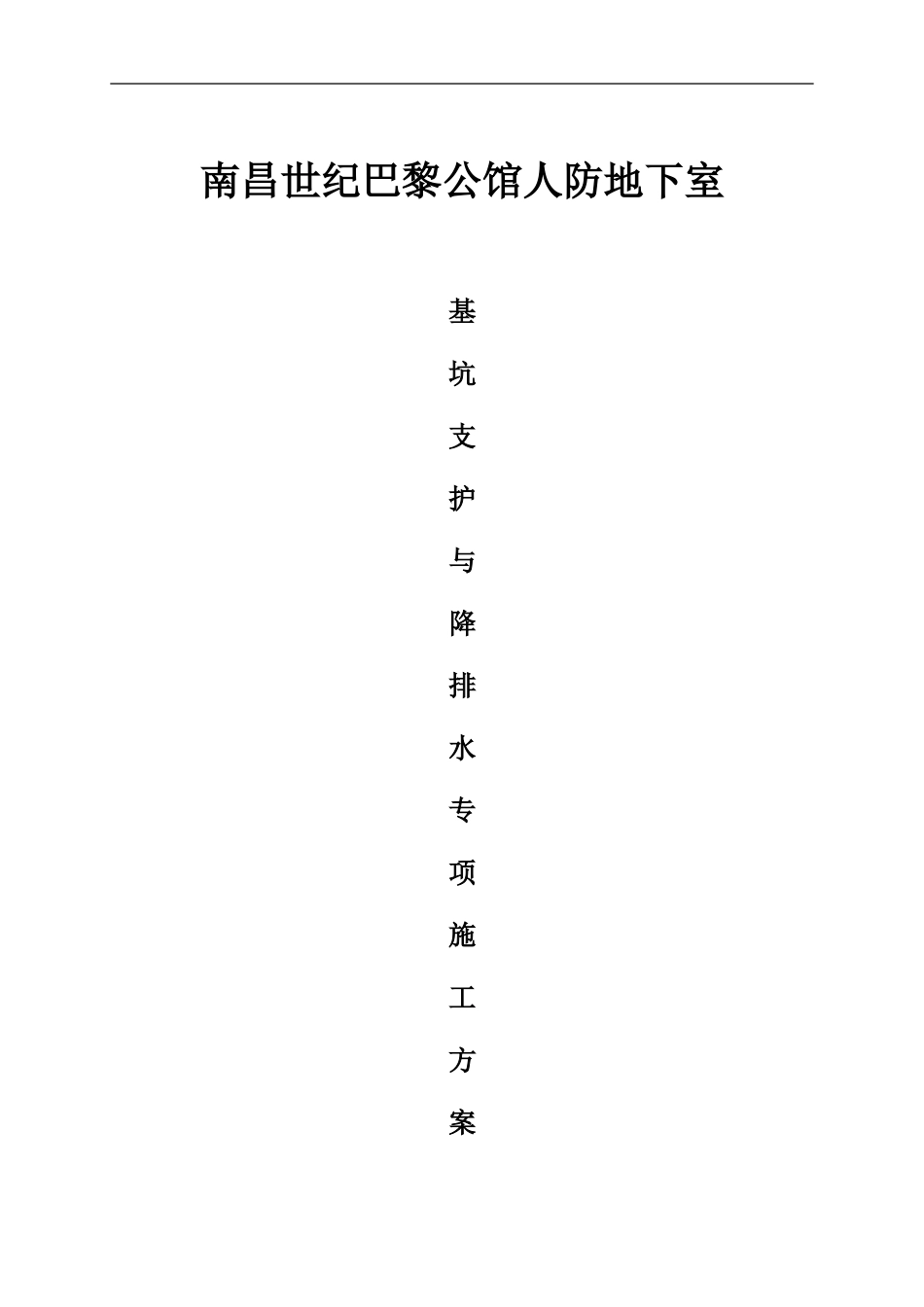

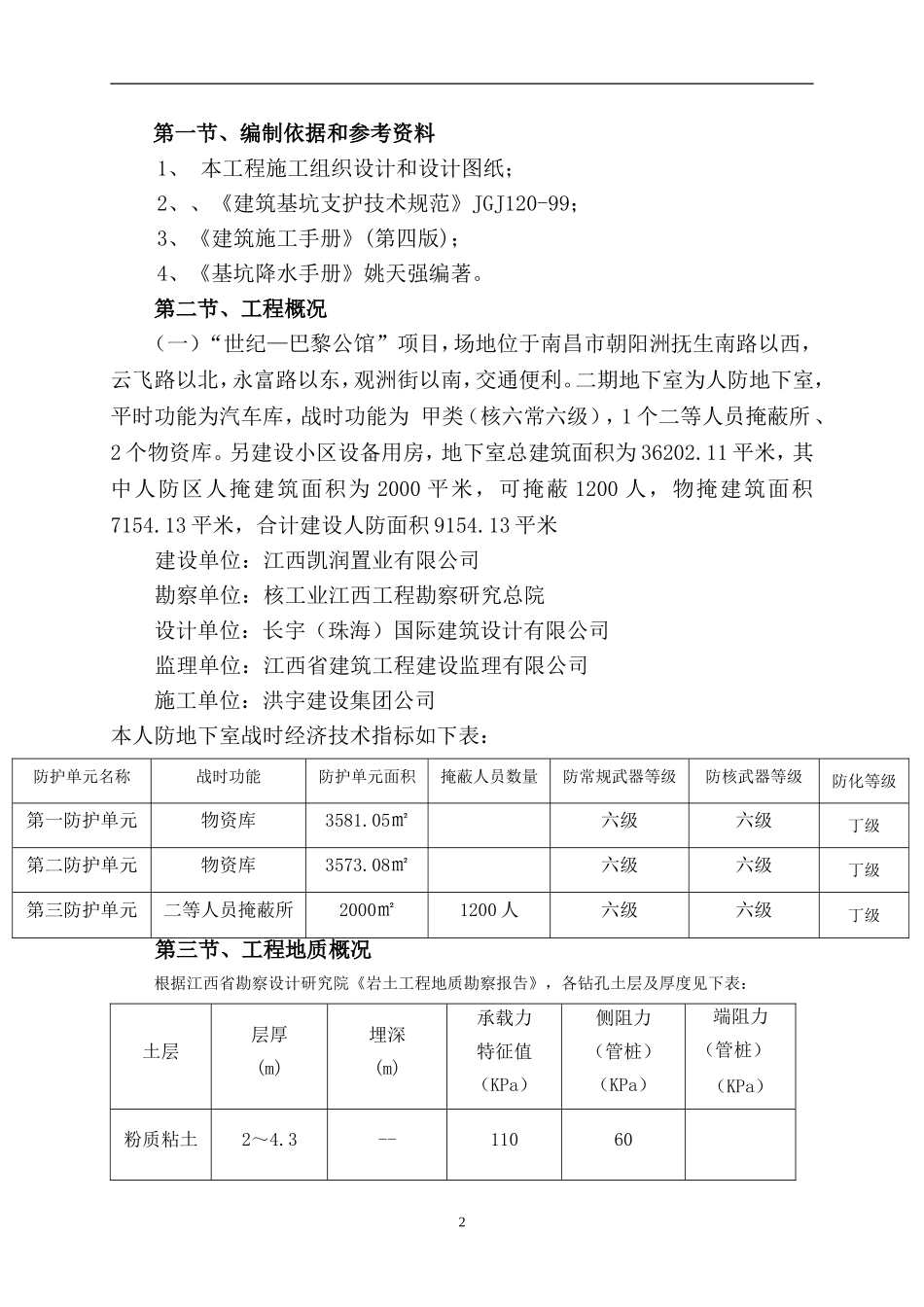

南昌世纪巴黎公馆人防地下室基坑支护与降排水专项施工方案洪宇建设集团公司2015.11.11第一节、编制依据和参考资料1、本工程施工组织设计和设计图纸；2、、《建筑基坑支护技术规范》JGJ120-99；3、《建筑施工手册》(第四版)；4、《基坑降水手册》姚天强编著。第二节、工程概况（一）“世纪—巴黎公馆”项目，场地位于南昌市朝阳洲抚生南路以西，云飞路以北，永富路以东，观洲街以南，交通便利。二期地下室为人防地下室，平时功能为汽车库，战时功能为甲类（核六常六级），1个二等人员掩蔽所、2个物资库。另建设小区设备用房，地下室总建筑面积为36202.11平米，其中人防区人掩建筑面积为2000平米，可掩蔽1200人，物掩建筑面积7154.13平米，合计建设人防面积9154.13平米建设单位：江西凯润置业有限公司勘察单位：核工业江西工程勘察研究总院设计单位：长宇（珠海）国际建筑设计有限公司监理单位：江西省建筑工程建设监理有限公司施工单位：洪宇建设集团公司本人防地下室战时经济技术指标如下表：防护单元名称战时功能防护单元面积掩蔽人员数量防常规武器等级防核武器等级防化等级第一防护单元物资库3581.05㎡六级六级丁级第二防护单元物资库3573.08㎡六级六级丁级第三防护单元二等人员掩蔽所2000㎡1200人六级六级丁级第三节、工程地质概况根据江西省勘察设计研究院《岩土工程地质勘察报告》，各钻孔土层及厚度见下表：土层层厚(m)埋深(m)承载力特征值（KPa）侧阻力（管桩）（KPa）端阻力（管桩）（KPa）粉质粘土2～4.3--110602土层层厚(m)埋深(m)承载力特征值（KPa）侧阻力（管桩）（KPa）端阻力（管桩）（KPa）淤泥质粘土0.4～4.52～4.550细砂1.5～7.62.7～89030中砂0.8～56.5～11.813040粗砂1.7～9.48.0～15.1180603800砾砂0.6～9.214～18.22401106000强风化0.2～1.716.8～23.2300中风化8.4～13.517～24.11800微风化29～30.83000场地地下水情况：场地主要分布有二层地下水，上层滞水和地下潜水。场区上层滞水局部赋存于场地粉质粘土1及淤泥质粘土2中，水量一般，受大气降水补给，粉质粘土1为其相对隔水层底板，上层滞水初见水位受地表水体分布控制，一般在较低洼处初见水位埋深1.0～2.5m，其连通性较差，在平面上分布也不均匀；场区有一层孔隙潜水，主要赋存于细砂、中砂层中，初见水位埋深4.5～7.2m，稳定水位埋深一般为3.5～6.2m，水位标高12.92～18.21m，因细砂中夹少量泥质，场地孔隙潜水稳定水位标高有一定浮动，水量丰富，由大气降水及地下水侧向补给，该层水稍具承压性。据地区经验，地下水位年变化幅度2～4m左右。第四节、边坡支护1、工程概况本工程对部分放坡困难采用采用挂网喷细石砼方法,部分角落采用大挖机打入槽钢围护，其余坡面采用1：0.5系数放坡。32、操作工艺（一）工艺流程基坑开挖→边坡修整→打入钢筋或方木桩（部分角落打入槽钢围护）→铺密目钢丝网→浇捣细石砼→养护。（二）基坑开挖挖土要选用对坡面土体扰动小的挖土设备和方法，严禁边壁出现超挖或造成边壁土体松动。坡面垤机械开挖后要采用小型机械或人工进行切削清坡。以使坡度与坡面平整度达到设计要求。（四）设置钢管铆钉采用1000mm钢管打入坡内，钢管间距成2000mm。（五）铺钢丝网、在喷混凝土之前，先按设计要求绑扎、固定钢丝网。面层内钢丝网片应牢固固定在边壁上并符合设计规定的保护层厚度要求。钢丝网片用插入土中的钢筋固定，但在喷射混凝土时不应出现振动。、钢丝网片绑扎而成，网格允许偏差为±lOmm。铺设钢丝网时每边的搭接长度应不小于一个网格边长或300㎜，网片与坡面间隙不小于20mm。（六）喷射面层、喷射混凝土时用商业C20细石砼，厚度5公分，采用人工抹细石砼。、喷射混凝土的路线可从壁面开挖层底部逐渐向上进行并拍打严实。、面层喷射混凝土终凝后2h应喷水养护，养护时间宜在3d，养护视当地环境条件可采用喷水、覆盖浇水或喷涂养护剂等方法。3、施工监测在支护施工阶段，每天监测不少于1～2次；在支护施工完成后、变形趋于稳定的情况下每天1次。监测过程应持续至整个基坑回填结束为止。应特别加强雨天和雨后的监测及对各种可能危及支护安全的水害来源进行观察。第五节、降排水专项...
