十六章第1节电压VIP免费

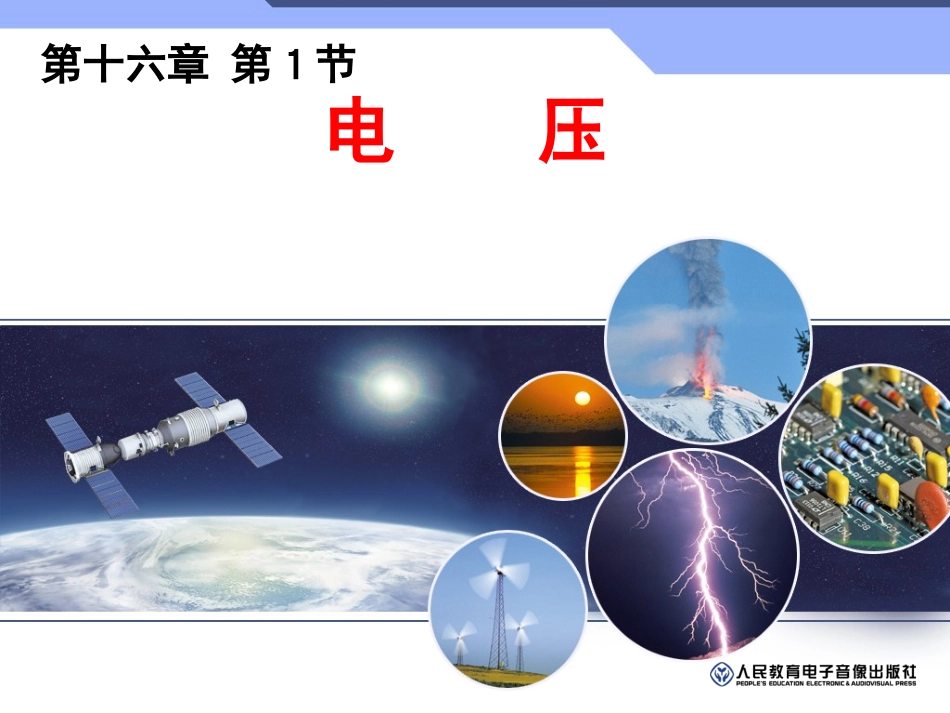

十六章第1节电压_第1页
1/17
十六章第1节电压_第2页
2/17
十六章第1节电压_第3页
3/17

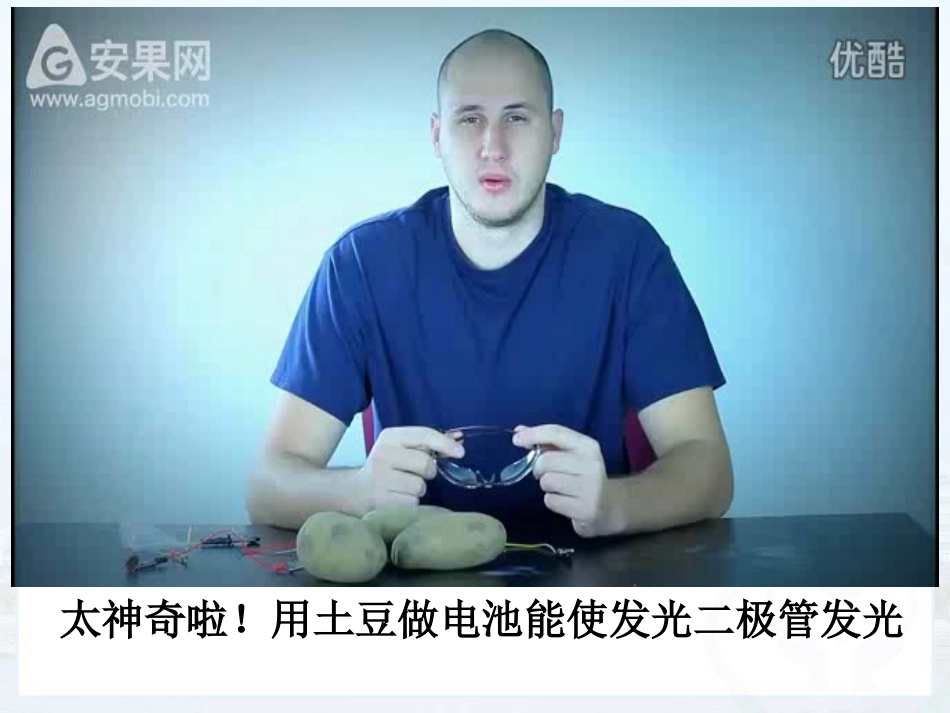

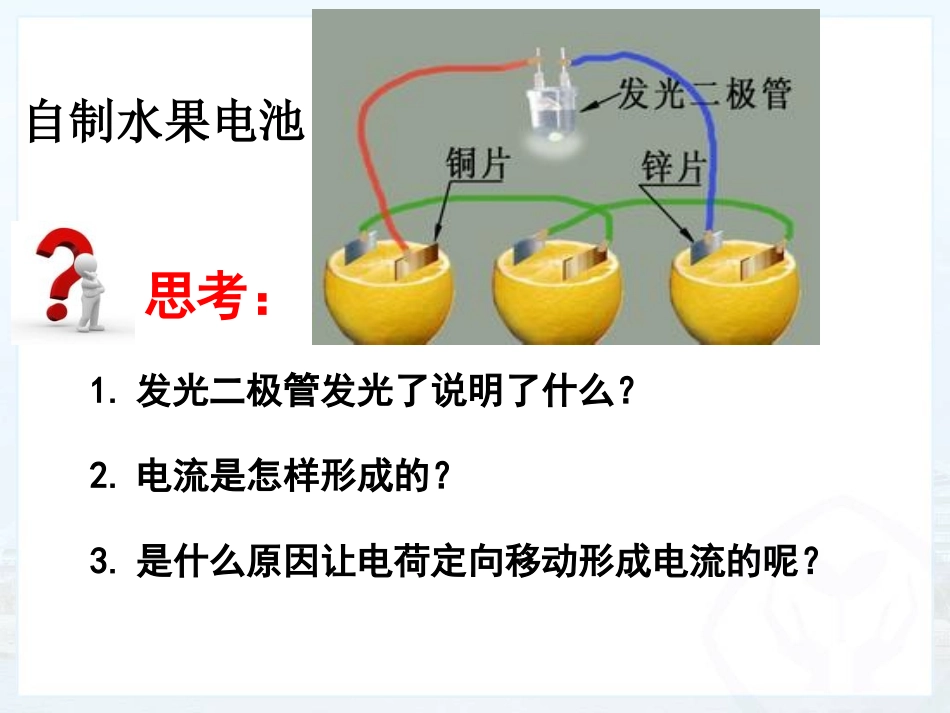

电压第十六章第1节太神奇啦!用土豆做电池能使发光二极管发光自制水果电池1.发光二极管发光了说明了什么?思考:2.电流是怎样形成的?3.是什么原因让电荷定向移动形成电流的呢?电源电压电流提供形成抽水机水压水流提供形成类比法1、电压是形成电流的原因。电源是提供电压的装置1kV=103V1V=103mV一、电压一、电压(U)干电池上标有1.5V字样手机电池上标有3.7伏特和4.2V字样电视机铭牌上标有220V字样2、单位是:伏特简称伏(V)常用单位千伏(kV),毫伏(mV)(1)一节干电池电压为1.5V(2)家庭电路的电压为220V(3)对人体安全电压不高于36V电压表二、电压表二、电压的测量二、电压的测量要求:请观察电流表和电压表,比较它们有什么相同点和不同点,并回顾电流表的使用规则和读数方法,归纳出电压表的使用规则和读数方法电流表的使用规则:(1)电流必须从正接线柱流进,从负接线柱流出(2)被测电流不得超过电流表的量程。(3)电流表必须与被测的电路串联。(4)绝不允许不经用电器把电流表直接连到电源的两极!(否则会导致电源短路)电压表的使用规则:(1)电流必须从正接线柱流进,从负接线柱流出(2)被测电压不得超过电压表的量程。(3)电压表必须与被测的电路并联。(4)电压表可以直接连到电源的两极!(测电源电压)电压表的读数:先看量程,后看表盘,先读大格,再读小格;量程为“0~3V”每大格表示,每小格表示量程为“0~15V”每大格表示,每小格表示1V0.1V5V0.5V2V下面三个表的读数各是多少?12.5V1V读一读0.46A2.4V仪表电流表电压表元件符号使用规则接法接线柱量程能否直接连到电源两极上学生用表量程分度值读数VA串联并联电流从“+”进从“-”出电流从“+”进从“-”出不能超过表的量程,先要试触不能超过表的量程,先要试触不能能0~0.6A0.02安0~3A0.1安3伏0.1伏15伏0.5伏先看量程再读先看量程再读小结:电压表和电流表的异同:1.按图连接电路2.练习用电压表测量小灯泡的电压3.用电压表测电源两端电压V练一练V1.下列说法中正确是()A.电路两端有电压,电路中就一定有持续的电流B.导体中有大量的自由电荷,只要构成通路,导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压C当堂检测2.学习了电压后,某同学自制了一个水果电池,(如图所示)并用电压表测量这个水果电池的电压,请问那个金属片是这个电池的正极?铜片3、如图所示,要使电压表测灯L2两端的电压,正确的电路图是()D5.图中电压表测量的是()A.灯L1两端的电压B.灯L2两端的电压C.电源的电压D.电源和L2的总电压4.如图所示的电路中,甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S后,灯L1、L2均正常发光。甲是表乙是表丙是表A电流电流电压电流表必须与被测电路串联电压表必须与被测电路并联思考题.如图,小琦用电压表测量灯泡L1两端的电压,为了继续测量灯泡L2两端的电压,她把电压表的左侧接线柱拆开,接到了C点处,这种做法正确吗?为什么?-+不正确,电压表的正负接线柱接反了作业《课时》P31-32谢谢,请多指教!
