第3节测量小灯泡的电功率1VIP免费

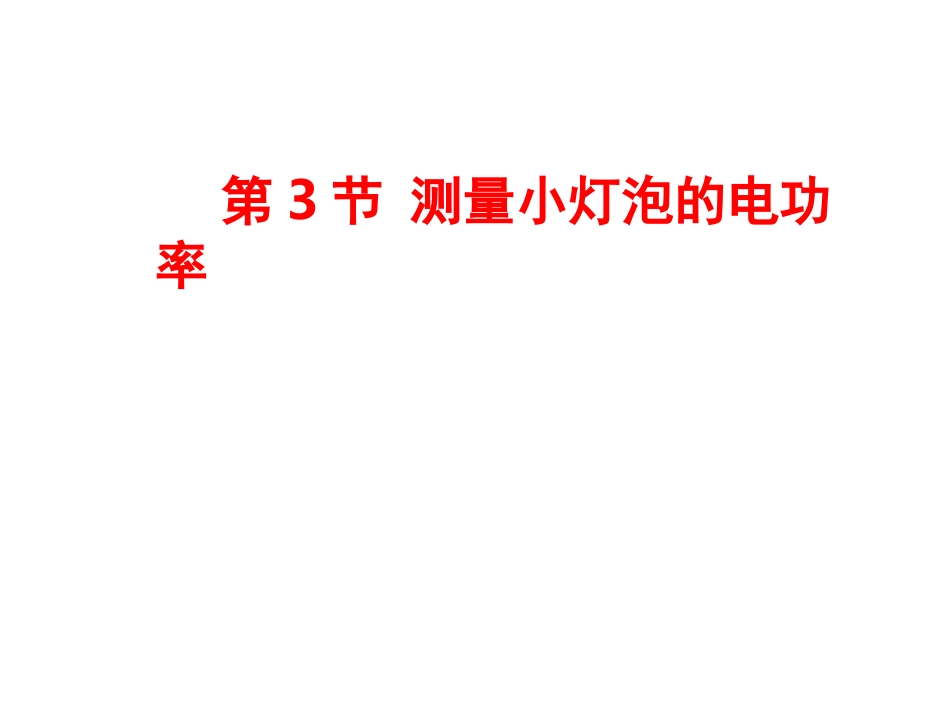

第3节测量小灯泡的电功率1_第1页
1/29

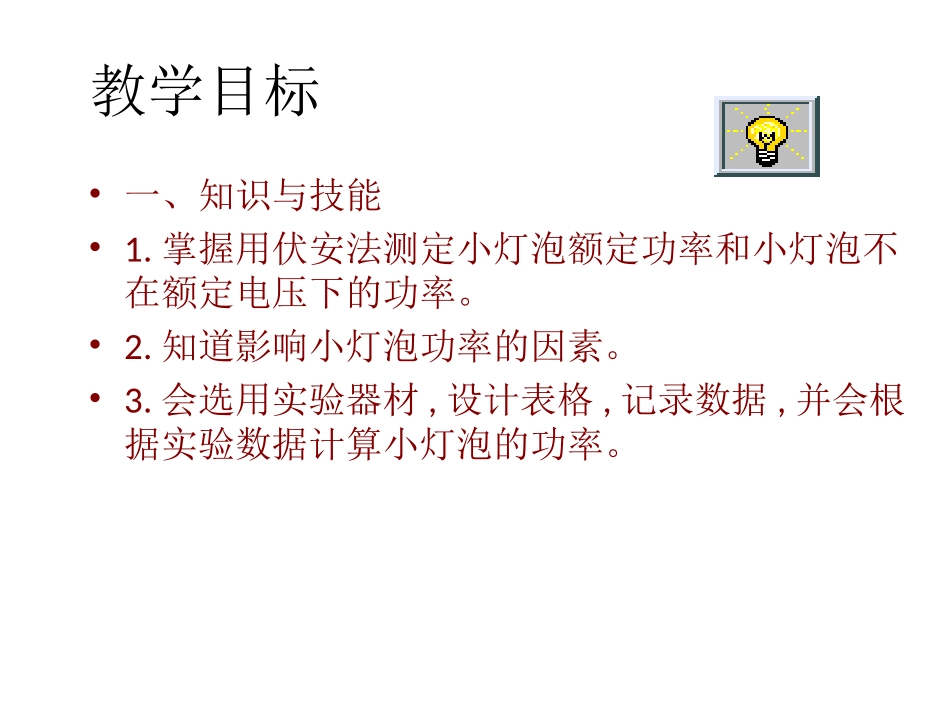

第3节测量小灯泡的电功率1_第2页
2/29
第3节测量小灯泡的电功率1_第3页
3/29
第3节测量小灯泡的电功率教学目标•一、知识与技能•1.掌握用伏安法测定小灯泡额定功率和小灯泡不在额定电压下的功率。•2.知道影响小灯泡功率的因素。•3.会选用实验器材,设计表格,记录数据,并会根据实验数据计算小灯泡的功率。测量小灯泡的电功率1.学习目标2.思考与猜想3.设计方案4.实验电路图5.设计表格6.实物图连接7.实验数据总结你知道吗?Tellyou思考•想知道手中小灯泡的额定功率吗?•3.8V0.3A•2.5V0.3A设计方案•(一)、实验原理:•P=UI•(二)、实验器材:•电流表、电压表、滑动变阻器、电源•导线、开关、小灯泡(三)、实验电路图连接电路时应注意的问题•(1)连接电路时开关•(2)滑动变阻器的接线柱的接线•闭合开关前滑片要放的位置•(3)电流表和电压表的正负接线柱的接线•电压表、电流表的量程选择•(4)电源的选择应考虑小灯泡的额定压,选择大于小灯泡额定电压的1.2倍,但不能过大,否则会烧坏小灯泡。•如果小灯泡两端电压高于额定电压,小灯泡的功率还等于额定功率吗?•如果小灯泡两端电压低于额定电压,小灯泡的功率还等于额定功率吗?•请测出当小灯泡两端电压高于额定电压和低于额定电压的功率,并观察小灯泡的亮度变化。(四)、设计表格小灯泡两端电压情况电压U(伏)电流I(安)电功率(瓦)小灯泡的明亮程度等于额定电压高于额定电压低于额定电压(五)、实验步骤1、根据电路图连接实物电路;2、闭合开关,调节滑动变阻器,使小灯泡两端电压为额定电压,观察小灯泡发光情况,记录电流表、电压表示数;3、调节滑动变阻器,使小灯泡两端电压为额定电压的1.2倍,观察小灯泡发光情况,记录电流表、电压表视数;4、调节滑动变阻器,使小灯泡两端电压低于额定电压,观察并记录。测2.5V小灯泡的电路连接测3.8V小灯泡的电路图实验记录总结记录总结记录总结记录总结记录总结记录总结(五)实验结论你学到了什么?1.小灯泡正常发光的条件两端电压是额定电压2.P实=P额正常亮度由P实>P额较亮?决定P实U额P实>P额发光强烈U实
