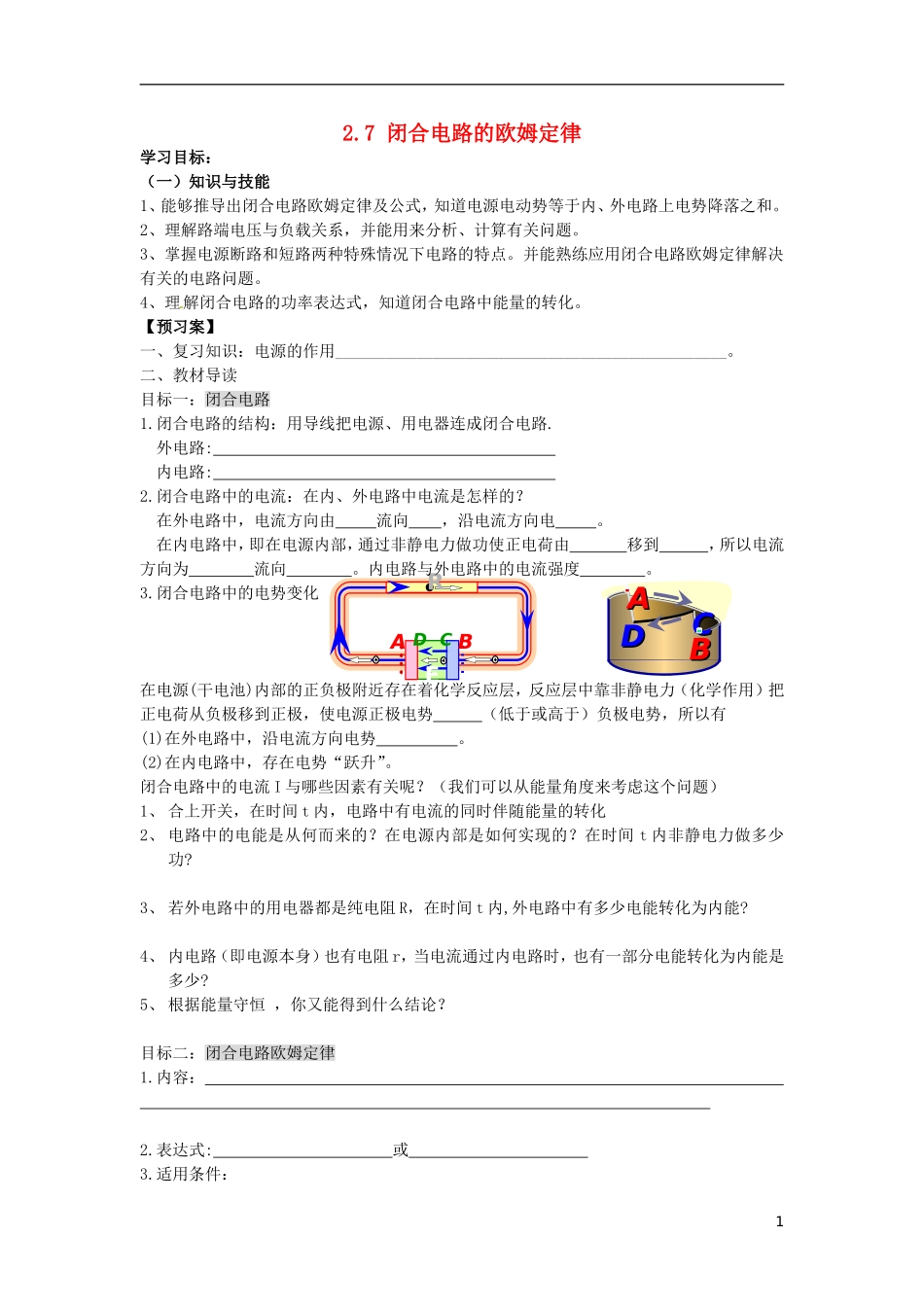

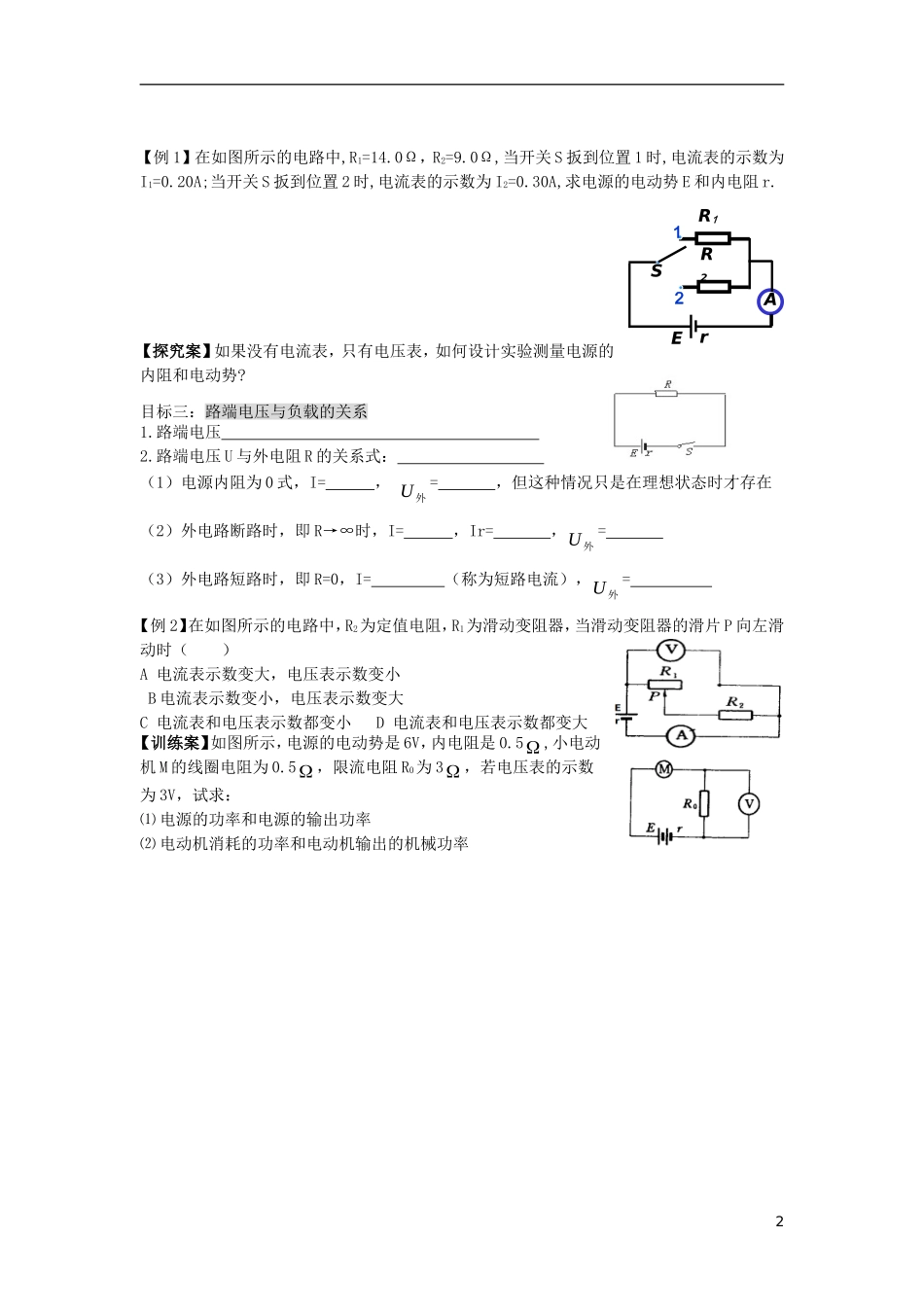

ABCDREr2.7闭合电路的欧姆定律学习目标：（一）知识与技能1、能够推导出闭合电路欧姆定律及公式，知道电源电动势等于内、外电路上电势降落之和。2、理解路端电压与负载关系，并能用来分析、计算有关问题。3、掌握电源断路和短路两种特殊情况下电路的特点。并能熟练应用闭合电路欧姆定律解决有关的电路问题。4、理解闭合电路的功率表达式，知道闭合电路中能量的转化。【预习案】一、复习知识：电源的作用________________________________________________。二、教材导读目标一：闭合电路1.闭合电路的结构：用导线把电源、用电器连成闭合电路.外电路:内电路:2.闭合电路中的电流：在内、外电路中电流是怎样的？在外电路中，电流方向由流向，沿电流方向电。在内电路中，即在电源内部，通过非静电力做功使正电荷由移到，所以电流方向为流向。内电路与外电路中的电流强度。3.闭合电路中的电势变化在电源(干电池)内部的正负极附近存在着化学反应层，反应层中靠非静电力（化学作用）把正电荷从负极移到正极，使电源正极电势（低于或高于）负极电势，所以有(1)在外电路中，沿电流方向电势。(2)在内电路中，存在电势“跃升”。闭合电路中的电流I与哪些因素有关呢？（我们可以从能量角度来考虑这个问题）1、合上开关，在时间t内，电路中有电流的同时伴随能量的转化2、电路中的电能是从何而来的？在电源内部是如何实现的？在时间t内非静电力做多少功?3、若外电路中的用电器都是纯电阻R，在时间t内,外电路中有多少电能转化为内能?4、内电路（即电源本身）也有电阻r，当电流通过内电路时，也有一部分电能转化为内能是多少?5、根据能量守恒，你又能得到什么结论？目标二：闭合电路欧姆定律1.内容：2.表达式:或3.适用条件：1BBDDAACCR1R2A12ErS【例1】在如图所示的电路中,R1=14.0Ω，R2=9.0Ω,当开关S扳到位置1时,电流表的示数为I1=0.20A;当开关S扳到位置2时,电流表的示数为I2=0.30A,求电源的电动势E和内电阻r.【探究案】如果没有电流表，只有电压表，如何设计实验测量电源的内阻和电动势?目标三：路端电压与负载的关系1.路端电压2.路端电压U与外电阻R的关系式：（1）电源内阻为0式，I=，外U=，但这种情况只是在理想状态时才存在（2）外电路断路时，即R→∞时，I=，Ir=，外U=（3）外电路短路时，即R=0，I=（称为短路电流），外U=【例2】在如图所示的电路中，R2为定值电阻，R1为滑动变阻器，当滑动变阻器的滑片P向左滑动时（）A电流表示数变大，电压表示数变小B电流表示数变小，电压表示数变大C电流表和电压表示数都变小D电流表和电压表示数都变大【训练案】如图所示，电源的电动势是6V，内电阻是0.5,小电动机M的线圈电阻为0.5，限流电阻R0为3，若电压表的示数为3V，试求：⑴电源的功率和电源的输出功率⑵电动机消耗的功率和电动机输出的机械功率2
