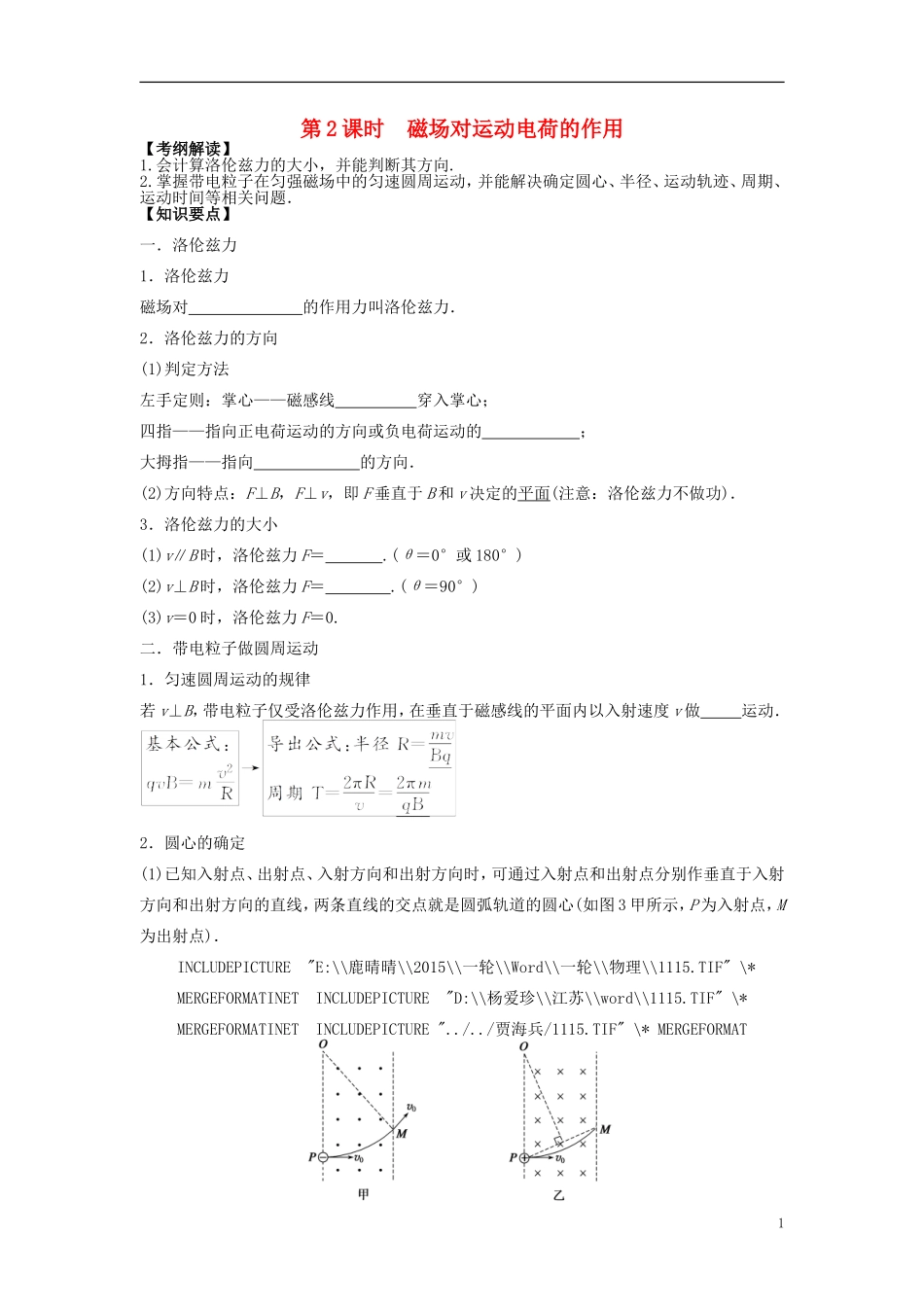

第2课时磁场对运动电荷的作用【考纲解读】1.会计算洛伦兹力的大小,并能判断其方向.2.掌握带电粒子在匀强磁场中的匀速圆周运动,并能解决确定圆心、半径、运动轨迹、周期、运动时间等相关问题.【知识要点】一.洛伦兹力1.洛伦兹力磁场对的作用力叫洛伦兹力.2.洛伦兹力的方向(1)判定方法左手定则:掌心——磁感线穿入掌心;四指——指向正电荷运动的方向或负电荷运动的;大拇指——指向的方向.(2)方向特点:F⊥B,F⊥v,即F垂直于B和v决定的平面(注意:洛伦兹力不做功).3.洛伦兹力的大小(1)v∥B时,洛伦兹力F=.(θ=0°或180°)(2)v⊥B时,洛伦兹力F=.(θ=90°)(3)v=0时,洛伦兹力F=0.二.带电粒子做圆周运动1.匀速圆周运动的规律若v⊥B,带电粒子仅受洛伦兹力作用,在垂直于磁感线的平面内以入射速度v做运动.2.圆心的确定(1)已知入射点、出射点、入射方向和出射方向时,可通过入射点和出射点分别作垂直于入射方向和出射方向的直线,两条直线的交点就是圆弧轨道的圆心(如图3甲所示,P为入射点,M为出射点).INCLUDEPICTURE"E:\\鹿晴晴\\2015\\一轮\\Word\\一轮\\物理\\1115.TIF"\*MERGEFORMATINETINCLUDEPICTURE"D:\\杨爱珍\\江苏\\word\\1115.TIF"\*MERGEFORMATINETINCLUDEPICTURE"../../贾海兵/1115.TIF"\*MERGEFORMAT1图3(2)已知入射方向、入射点和出射点的位置时,可以通过入射点作入射方向的垂线,连接入射点和出射点,作其中垂线,这两条垂线的交点就是圆弧轨迹的圆心(如图乙所示,P为入射点,M为出射点).3.半径的确定可利用物理学公式或几何知识(勾股定理、三角函数等)求出半径大小.4.运动时间的确定粒子在磁场中运动一周的时间为T,当粒子运动的圆弧所对应的圆心角为θ时,其运动时间表示为t=T(或t=).【典型例题】例1.如图所示,在竖直绝缘的平台上,一个带正电的小球以水平速度v0抛出,落在地面上的A点,若加一垂直纸面向里的匀强磁场,则小球的落点()A.仍在A点B.在A点左侧C.在A点右侧D.无法确定例2.如图所示,ABC为竖直平面内的光滑绝缘轨道,其中AB为倾斜直轨道,BC为与AB相切的圆形轨道,并且圆形轨道处在匀强磁场中,磁场方向垂直纸面向里.质量相同的甲、乙、丙三个小球中,甲球带正电、乙球带负电、丙球不带电.现将三个小球在轨道AB上分别从不同高度处由静止释放,都恰好通过圆形轨道的最高点,则()A.经过最高点时,三个小球的速度相等B.经过最高点时,甲球的速度最小C.甲球的释放位置比乙球的高D.运动过程中三个小球的机械能均保持不变例3.如图,半径为R的圆是一圆柱形匀强磁场区域的横截面(纸面),磁感应强度大小为B,方向垂直于纸面向外.一电荷量为q(q>0)、质量为m的粒子沿平行于直径ab的方向射入磁场区域,射入点与ab的距离为,已知粒子射出磁场与射入磁场时运动方向间的夹角为60°,则粒子的速率为(不计重力)()A.B.C.D.例4.如图所示,一半径为R的圆形区域内有垂直于纸面向里的匀强磁场,一质量为m、电荷量为q的负电荷(重力忽略不计)以速度v沿正对着圆心O的方向射入磁场,从磁场中射出时速度方向改变了θ角.磁场的磁感应强度大小为()A.B.C.D.2【拓展训练】1.下列关于洛伦兹力的说法中,正确的是()A.只要速度大小相同,所受洛伦兹力就相同B.如果把+q改为-q,且速度反向,大小不变,则洛伦兹力的大小、方向均不变C.洛伦兹力方向一定与电荷速度方向垂直,磁场方向一定与电荷运动方向垂直D.粒子在只受到洛伦兹力作用下运动的动能、速度均不变2.图为某磁谱仪部分构件的示意图.图中,永磁铁提供匀强磁场.硅微条径迹探测器可以探测粒子在其中运动的轨迹.宇宙射线中有大量的电子、正电子和质子.当这些粒子从上部垂直进入磁场时,下列说法正确的是()A.电子与正电子的偏转方向一定不同B.电子与正电子在磁场中运动轨迹的半径一定相同C.仅依据粒子运动轨迹无法判断该粒子是质子还是正电子D.粒子的动能越大,它在磁场中运动轨迹的半径越小3.如图,两个初速度大小相同的同种离子a和b,从O点沿垂直磁场方向进入匀强磁场,最后打到屏P上,不计重力,下列说法正确的有()A.a、b均带正电B.a在磁场中飞行的时间比b的短C.a...
