《电流和电路》、《串联和并联》练习题VIP免费

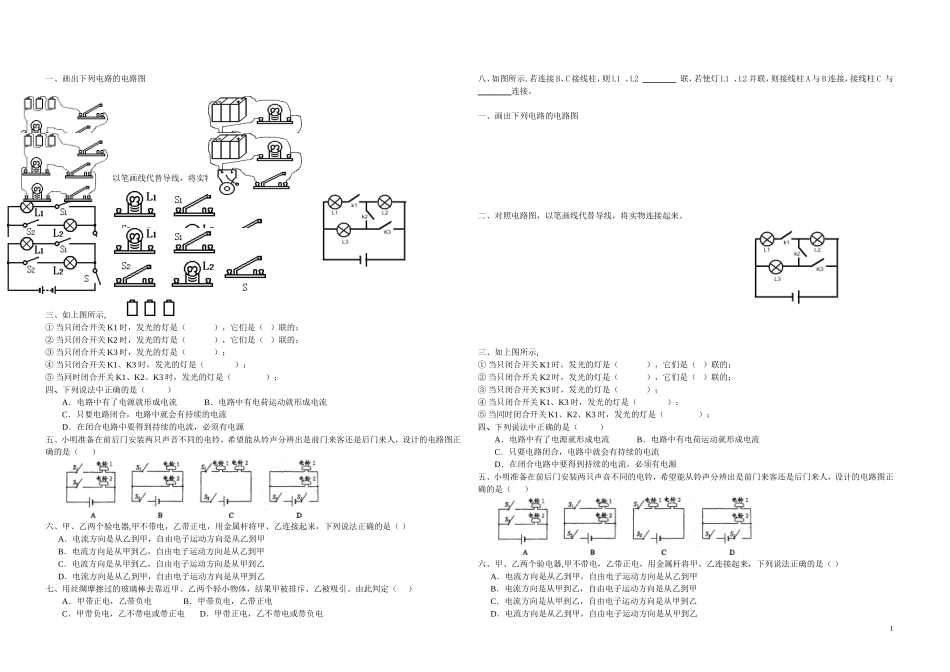

《电流和电路》、《串联和并联》练习题_第1页
1/2
《电流和电路》、《串联和并联》练习题_第2页
2/2
一、画出下列电路的电路图二、对照电路图,以笔画线代替导线,将实物连接起来。三、如上图所示,①当只闭合开关K1时,发光的灯是(),它们是()联的;②当只闭合开关K2时,发光的灯是(),它们是()联的;③当只闭合开关K3时,发光的灯是();④当只闭合开关K1、K3时,发光的灯是();⑤当同时闭合开关K1、K2、K3时,发光的灯是();四、下列说法中正确的是()A.电路中有了电源就形成电流B.电路中有电荷运动就形成电流C.只要电路闭合,电路中就会有持续的电流D.在闭合电路中要得到持续的电流,必须有电源五、小明准备在前后门安装两只声音不同的电铃,希望能从铃声分辨出是前门来客还是后门来人,设计的电路图正确的是()六、甲、乙两个验电器,甲不带电,乙带正电,用金属杆将甲、乙连接起来,下列说法正确的是()A.电流方向是从乙到甲,自由电子运动方向是从乙到甲B.电流方向是从甲到乙,自由电子运动方向是从乙到甲C.电流方向是从甲到乙,自由电子运动方向是从甲到乙D.电流方向是从乙到甲,自由电子运动方向是从甲到乙七、用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体,结果甲被排斥、乙被吸引。由此判定()A.甲带正电,乙带负电B.甲带负电,乙带正电C.甲带负电,乙不带电或带正电D.甲带正电,乙不带电或带负电八、如图所示,若连接B、C接线柱,则L1、L2____联,若使灯L1、L2并联,则接线柱A与B连接,接线柱C与____连接。一、画出下列电路的电路图二、对照电路图,以笔画线代替导线,将实物连接起来。三、如上图所示,①当只闭合开关K1时,发光的灯是(),它们是()联的;②当只闭合开关K2时,发光的灯是(),它们是()联的;③当只闭合开关K3时,发光的灯是();④当只闭合开关K1、K3时,发光的灯是();⑤当同时闭合开关K1、K2、K3时,发光的灯是();四、下列说法中正确的是()A.电路中有了电源就形成电流B.电路中有电荷运动就形成电流C.只要电路闭合,电路中就会有持续的电流D.在闭合电路中要得到持续的电流,必须有电源五、小明准备在前后门安装两只声音不同的电铃,希望能从铃声分辨出是前门来客还是后门来人,设计的电路图正确的是()六、甲、乙两个验电器,甲不带电,乙带正电,用金属杆将甲、乙连接起来,下列说法正确的是()A.电流方向是从乙到甲,自由电子运动方向是从乙到甲B.电流方向是从甲到乙,自由电子运动方向是从乙到甲C.电流方向是从甲到乙,自由电子运动方向是从甲到乙D.电流方向是从乙到甲,自由电子运动方向是从甲到乙1七、用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体,结果甲被排斥、乙被吸引。由此判定()A.甲带正电,乙带负电B.甲带负电,乙带正电C.甲带负电,乙不带电或带正电D.甲带正电,乙不带电或带负电八、如图所示,若连接B、C接线柱,则L1、L2____联,若使灯L1、L2并联,则接线柱A与B连接,接线柱C与____连接。2
