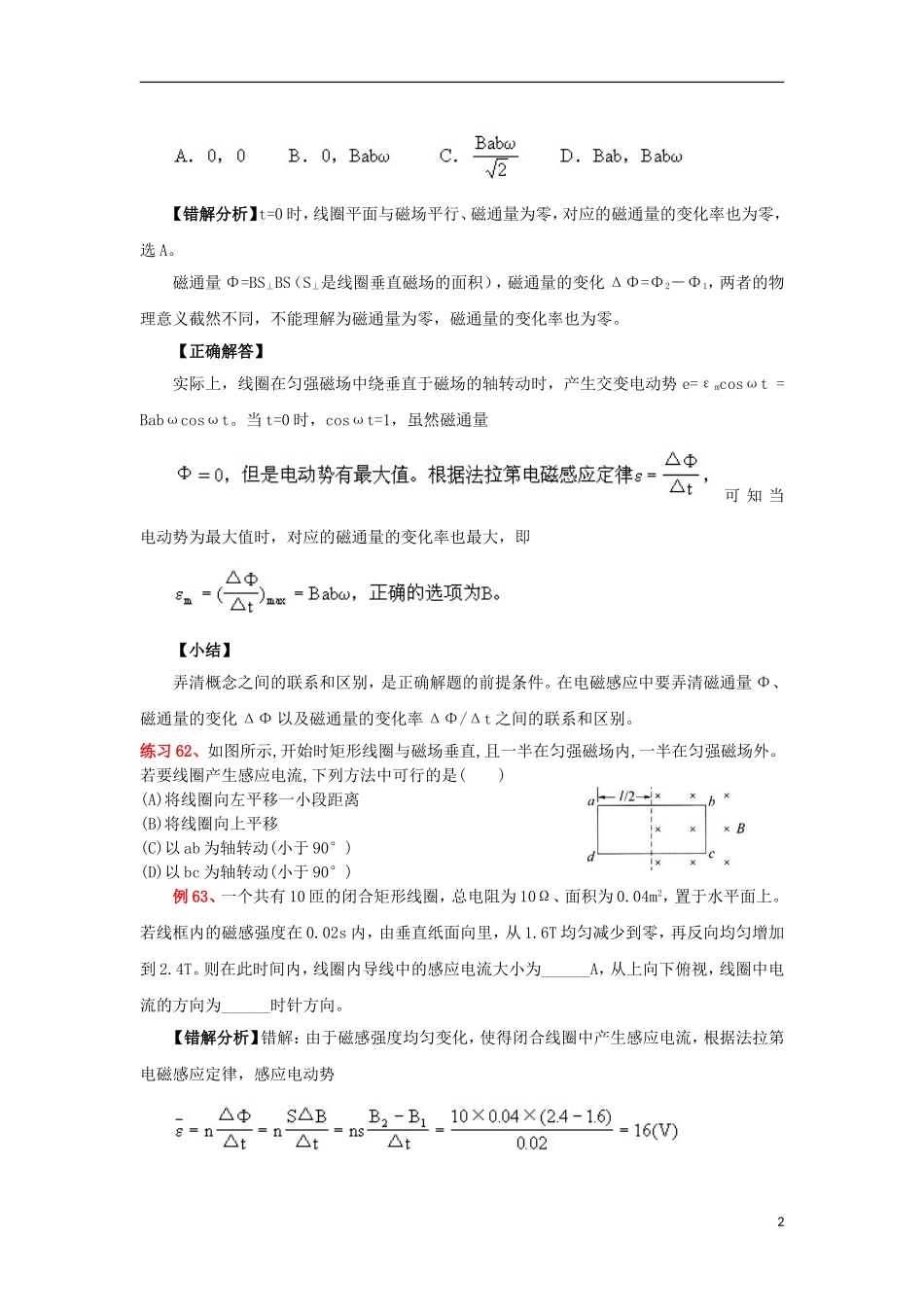

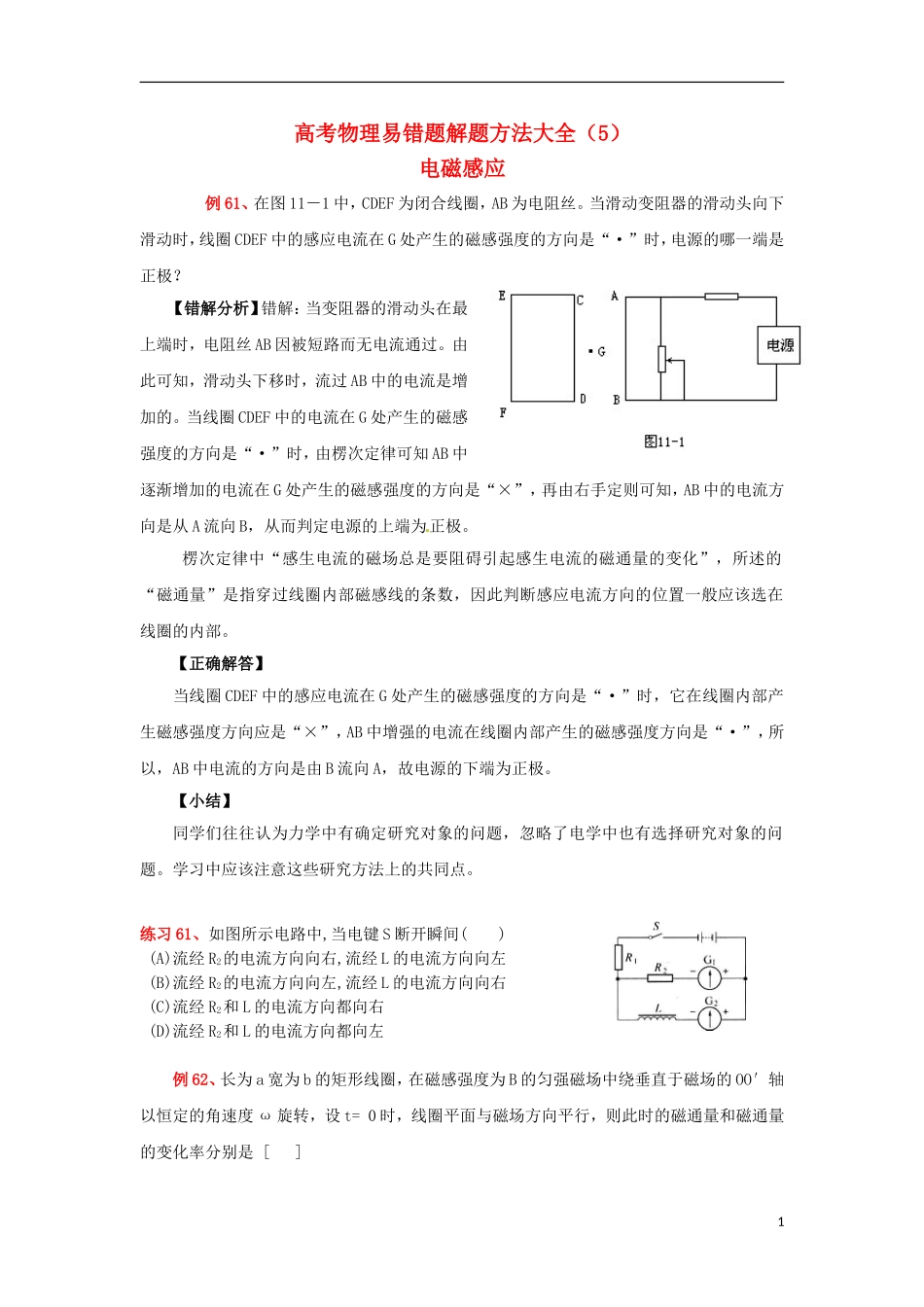

高考物理易错题解题方法大全（5）电磁感应例61、在图11－1中，CDEF为闭合线圈，AB为电阻丝。当滑动变阻器的滑动头向下滑动时，线圈CDEF中的感应电流在G处产生的磁感强度的方向是“·”时，电源的哪一端是正极？【错解分析】错解：当变阻器的滑动头在最上端时，电阻丝AB因被短路而无电流通过。由此可知，滑动头下移时，流过AB中的电流是增加的。当线圈CDEF中的电流在G处产生的磁感强度的方向是“·”时，由楞次定律可知AB中逐渐增加的电流在G处产生的磁感强度的方向是“×”，再由右手定则可知，AB中的电流方向是从A流向B，从而判定电源的上端为正极。楞次定律中“感生电流的磁场总是要阻碍引起感生电流的磁通量的变化”，所述的“磁通量”是指穿过线圈内部磁感线的条数，因此判断感应电流方向的位置一般应该选在线圈的内部。【正确解答】当线圈CDEF中的感应电流在G处产生的磁感强度的方向是“·”时，它在线圈内部产生磁感强度方向应是“×”，AB中增强的电流在线圈内部产生的磁感强度方向是“·”，所以，AB中电流的方向是由B流向A，故电源的下端为正极。【小结】同学们往往认为力学中有确定研究对象的问题，忽略了电学中也有选择研究对象的问题。学习中应该注意这些研究方法上的共同点。练习61、如图所示电路中,当电键S断开瞬间()(A)流经R2的电流方向向右,流经L的电流方向向左(B)流经R2的电流方向向左,流经L的电流方向向右(C)流经R2和L的电流方向都向右(D)流经R2和L的电流方向都向左例62、长为a宽为b的矩形线圈，在磁感强度为B的匀强磁场中绕垂直于磁场的OO′轴以恒定的角速度ω旋转，设t=0时，线圈平面与磁场方向平行，则此时的磁通量和磁通量的变化率分别是[]1【错解分析】t=0时，线圈平面与磁场平行、磁通量为零，对应的磁通量的变化率也为零，选A。磁通量Φ=BS⊥BS（S⊥是线圈垂直磁场的面积），磁通量的变化ΔΦ=Φ2－Φ1，两者的物理意义截然不同，不能理解为磁通量为零，磁通量的变化率也为零。【正确解答】实际上，线圈在匀强磁场中绕垂直于磁场的轴转动时，产生交变电动势e=εmcosωt=Babωcosωt。当t=0时，cosωt=1，虽然磁通量可知当电动势为最大值时，对应的磁通量的变化率也最大，即【小结】弄清概念之间的联系和区别，是正确解题的前提条件。在电磁感应中要弄清磁通量Φ、磁通量的变化ΔΦ以及磁通量的变化率ΔΦ/Δt之间的联系和区别。练习62、如图所示,开始时矩形线圈与磁场垂直,且一半在匀强磁场内,一半在匀强磁场外。若要线圈产生感应电流,下列方法中可行的是()(A)将线圈向左平移一小段距离(B)将线圈向上平移(C)以ab为轴转动(小于90°)(D)以bc为轴转动(小于90°)例63、一个共有10匝的闭合矩形线圈，总电阻为10Ω、面积为0.04m2，置于水平面上。若线框内的磁感强度在0.02s内，由垂直纸面向里，从1.6T均匀减少到零，再反向均匀增加到2.4T。则在此时间内，线圈内导线中的感应电流大小为______A，从上向下俯视，线圈中电流的方向为______时针方向。【错解分析】错解：由于磁感强度均匀变化，使得闭合线圈中产生感应电流，根据法拉第电磁感应定律，感应电动势2根据楞次定律，开始时原磁场方向垂直纸面向里，而且是均匀减少的。那么感应电流产生的磁场的方向应该与原磁场方向相同，仍然向里。再根据安培定则判断感应电流的方向为顺时针方向。同理，既然原磁场均匀减少产生的感应电流的方向为顺时针方向。那么，原磁场均匀增加时，产生的感应电流的方向必然是逆时针方向。由于磁场的变化，而产生感应电动势，根据法拉第电磁感应定律矢量差。在0.02s内磁场的方向发生了一次反向。设垂直纸面向里为正方向，ΔB=B2-（-B1）=B2+Bl【正确解答】根据法拉第电磁感应定律根据楞次定律，磁感强度B从B1开始均匀减少到零的过程中，感应电流的磁场阻碍原磁通的减少，与原磁通的方向同向，感应电流的方向是顺时针的。接着磁感强度B从零开始反方向均均匀增加到B2，这个过程中，穿过闭合线圈的磁通量反方向增加，感应电流的磁场要阻碍原磁场的增加，其方向是垂直纸面向里，再根据安培定则判断感应电流的方向仍然是顺时针的。【小结】应用楞次定律时，特别要注意感应电流的磁场阻碍的...
