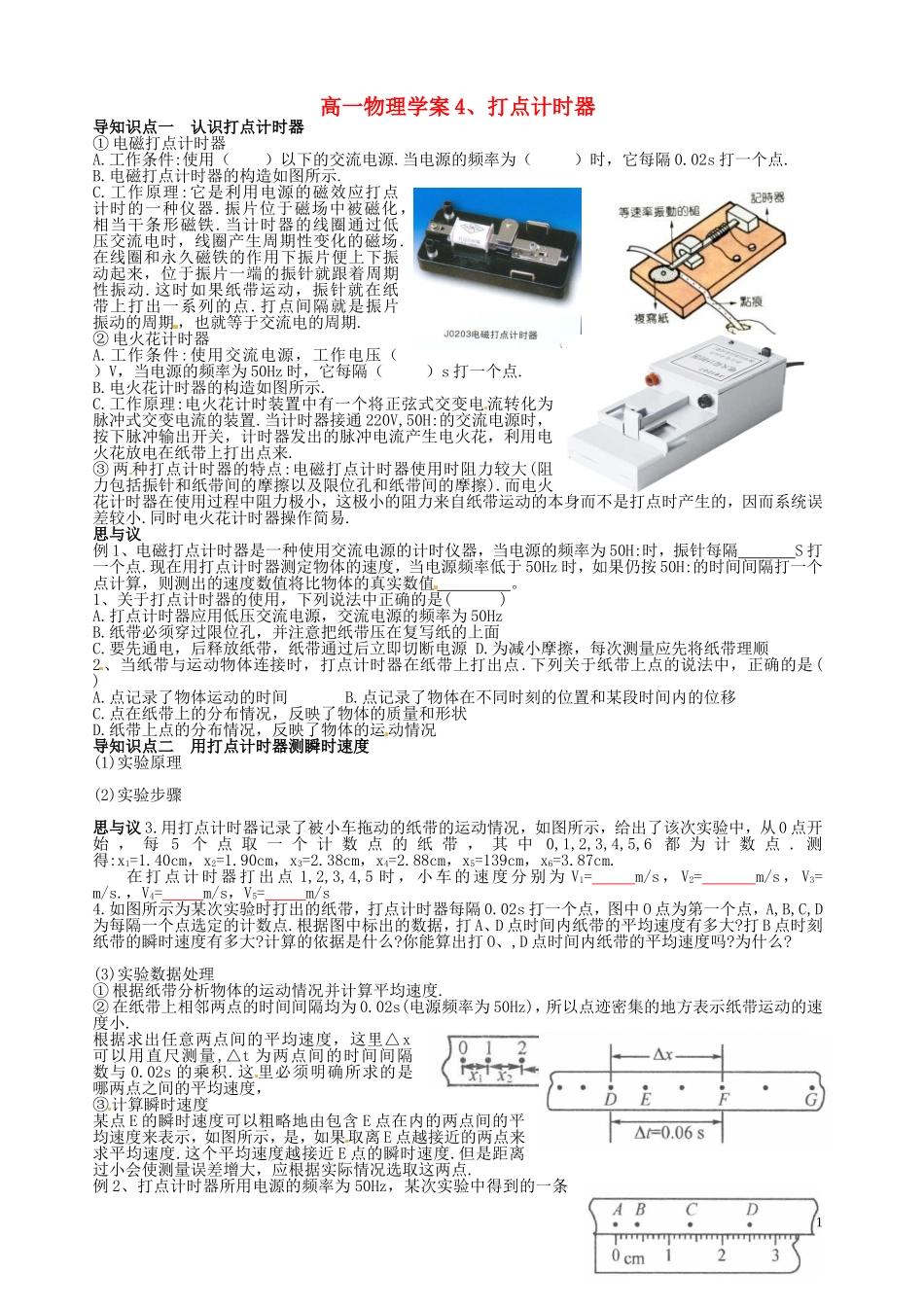

高一物理学案4、打点计时器导知识点一认识打点计时器①电磁打点计时器A.工作条件:使用（）以下的交流电源.当电源的频率为（）时，它每隔0.02s打一个点.B.电磁打点计时器的构造如图所示.C.工作原理:它是利用电源的磁效应打点计时的一种仪器.振片位于磁场中被磁化，相当干条形磁铁.当计时器的线圈通过低压交流电时，线圈产生周期性变化的磁场.在线圈和永久磁铁的作用下振片便上下振动起来，位于振片一端的振针就跟着周期性振动.这时如果纸带运动，振针就在纸带上打出一系列的点.打点间隔就是振片振动的周期，也就等于交流电的周期.②电火花计时器A.工作条件:使用交流电源，工作电压（）V，当电源的频率为50Hz时，它每隔（）s打一个点.B.电火花计时器的构造如图所示.C.工作原理:电火花计时装置中有一个将正弦式交变电流转化为脉冲式交变电流的装置.当计时器接通220V,50H:的交流电源时，按下脉冲输出开关，计时器发出的脉冲电流产生电火花，利用电火花放电在纸带上打出点来.③两种打点计时器的特点:电磁打点计时器使用时阻力较大(阻力包括振针和纸带间的摩擦以及限位孔和纸带间的摩擦).而电火花计时器在使用过程中阻力极小，这极小的阻力来自纸带运动的本身而不是打点时产生的，因而系统误差较小.同时电火花计时器操作简易.思与议例1、电磁打点计时器是一种使用交流电源的计时仪器，当电源的频率为50H:时，振针每隔S打一个点.现在用打点计时器测定物体的速度，当电源频率低于50Hz时，如果仍按50H:的时间间隔打一个点计算，则测出的速度数值将比物体的真实数值。1、关于打点计时器的使用，下列说法中正确的是()A.打点计时器应用低压交流电源，交流电源的频率为50HzB.纸带必须穿过限位孔，并注意把纸带压在复写纸的上面C.要先通电，后释放纸带，纸带通过后立即切断电源D.为减小摩擦，每次测量应先将纸带理顺2、当纸带与运动物体连接时，打点计时器在纸带上打出点.下列关于纸带上点的说法中，正确的是()A.点记录了物体运动的时间B.点记录了物体在不同时刻的位置和某段时间内的位移C.点在纸带上的分布情况，反映了物体的质量和形状D.纸带上点的分布情况，反映了物体的运动情况导知识点二用打点计时器测瞬时速度(1)实验原理(2)实验步骤思与议3.用打点计时器记录了被小车拖动的纸带的运动情况，如图所示，给出了该次实验中，从0点开始，每5个点取一个计数点的纸带，其中0,1,2,3,4,5,6都为计数点.测得:x1=1.40cm，x2=1.90cm，x3=2.38cm，x4=2.88cm，x5=139cm，x6=3.87cm.在打点计时器打出点1,2,3,4,5时，小车的速度分别为V1=m/s，V2=m/s，V3=m/s.，V4=m/s，V5=m/s4.如图所示为某次实验时打出的纸带，打点计时器每隔0.02s打一个点，图中O点为第一个点，A,B,C,D为每隔一个点选定的计数点.根据图中标出的数据，打A、D点时间内纸带的平均速度有多大?打B点时刻纸带的瞬时速度有多大?计算的依据是什么?你能算出打O、,D点时间内纸带的平均速度吗?为什么?(3)实验数据处理①根据纸带分析物体的运动情况并计算平均速度.②在纸带上相邻两点的时间间隔均为0.02s(电源频率为50Hz)，所以点迹密集的地方表示纸带运动的速度小.根据求出任意两点间的平均速度，这里△x可以用直尺测量,△t为两点间的时间间隔数与0.02s的乘积.这里必须明确所求的是哪两点之间的平均速度，③计算瞬时速度某点E的瞬时速度可以粗略地由包含E点在内的两点间的平均速度来表示，如图所示，是，如果取离E点越接近的两点来求平均速度.这个平均速度越接近E点的瞬时速度.但是距离过小会使测量误差增大，应根据实际情况选取这两点.例2、打点计时器所用电源的频率为50Hz，某次实验中得到的一条1纸带，用毫米刻度尺测量情况如图所示，纸带在A,C间的平均速度为m/s，在A,D间的平均速度为m/s,B点的瞬时速度更接近于m/s.导知识点三利用v-t图像分析物体的运动(1)、v-t图像①定义:②意义:(2)、匀速直线运动的v-t图像①匀速直线运动的v-t图像是与时间轴平行的直线，如图甲所示，直线a,b分别表示va=4m/s,vb=8m/s.②、从匀速直线运动的v-t图像中不仅可以看出速度的大小，并且可以求出位移，根据位移公式x=vt，在v-t图像中就对应着边长分别为v和t的一个矩...
