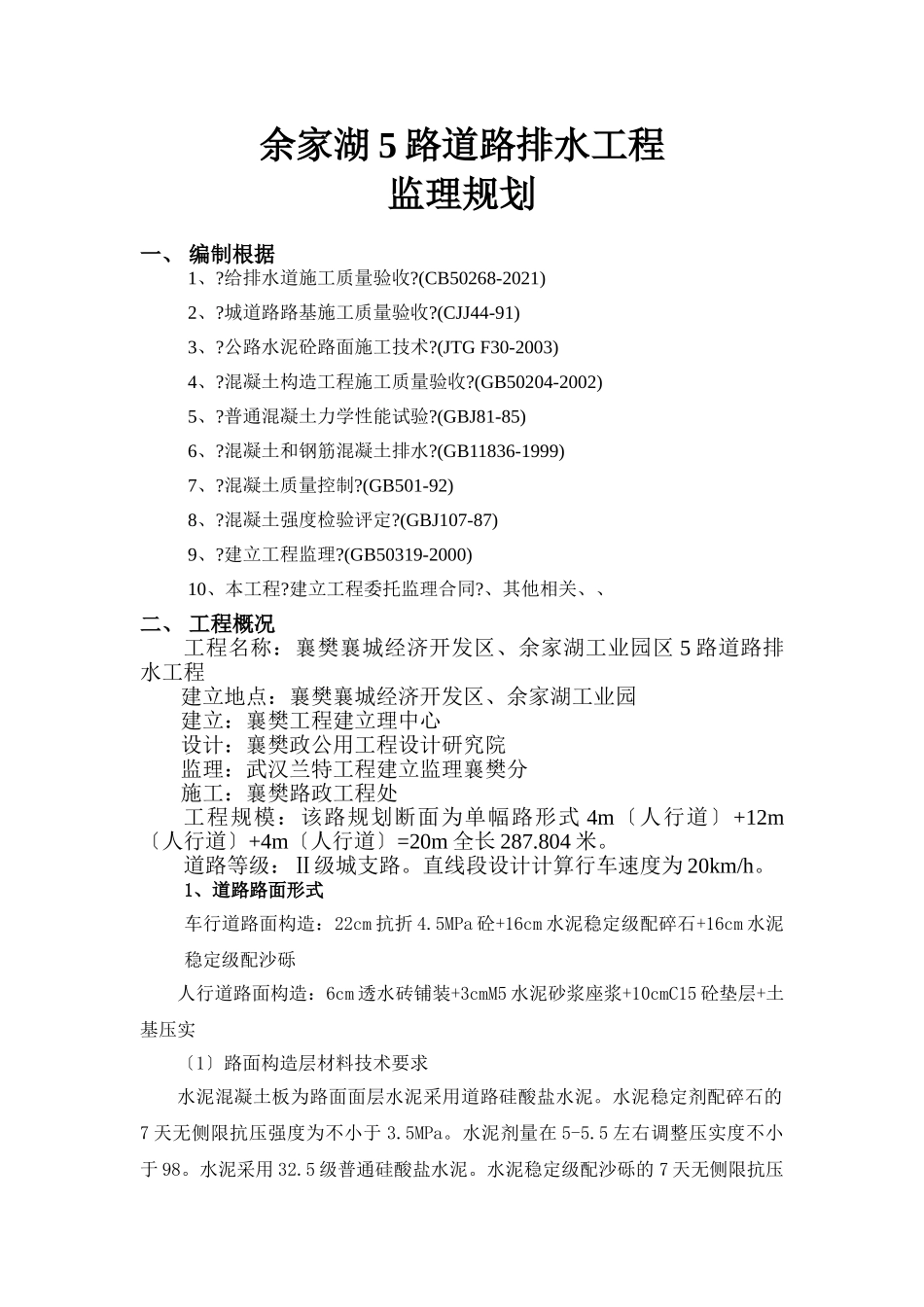

余家湖5路道路排水工程监理规划一、编制根据1、?给排水道施工质量验收?(CB50268-2021)2、?城道路路基施工质量验收?(CJJ44-91)3、?公路水泥砼路面施工技术?(JTGF30-2003)4、?混凝土构造工程施工质量验收?(GB50204-2002)5、?普通混凝土力学性能试验?(GBJ81-85)6、?混凝土和钢筋混凝土排水?(GB11836-1999)7、?混凝土质量控制?(GB501-92)8、?混凝土强度检验评定?(GBJ107-87)9、?建立工程监理?(GB50319-2000)10、本工程?建立工程委托监理合同?、其他相关、、二、工程概况工程名称：襄樊襄城经济开发区、余家湖工业园区5路道路排水工程建立地点：襄樊襄城经济开发区、余家湖工业园建立：襄樊工程建立理中心设计：襄樊政公用工程设计研究院监理：武汉兰特工程建立监理襄樊分施工：襄樊路政工程处工程规模：该路规划断面为单幅路形式4m〔人行道〕+12m〔人行道〕+4m〔人行道〕=20m全长287.804米。道路等级：Ⅱ级城支路。直线段设计计算行车速度为20km/h。1、道路路面形式车行道路面构造：22cm抗折4.5MPa砼+16cm水泥稳定级配碎石+16cm水泥稳定级配沙砾人行道路面构造：6cm透水砖铺装+3cmM5水泥砂浆座浆+10cmC15砼垫层+土基压实〔1〕路面构造层材料技术要求水泥混凝土板为路面面层水泥采用道路硅酸盐水泥。水泥稳定剂配碎石的7天无侧限抗压强度为不小于3.5MPa。水泥剂量在5-5.5左右调整压实度不小于98。水泥采用32.5级普通硅酸盐水泥。水泥稳定级配沙砾的7天无侧限抗压强度为不小于3.0Mpa。水泥剂量在5左右调整压实度不小于97。〔2〕水泥砼路面接缝设计A:纵向接缝：车行道直线段纵缝与道路中线平行共3道缝横向将砼路分为3×4=12m。B：横向缩缝：间距4.0m可在4.0-4.5m间调整。C：横向涨缝：设于砼板宽度变化处、小半径竖曲线等处。〔3〕、水泥砼面层角隅钢筋、防裂钢筋设置：混凝土分块锐角部位设角钢筋；混凝土板缝错缝时在发生错缝的缝对面设置与该缝垂直的防裂钢筋。缘石：采用机制C30光面砼〔20cm*40cm*80cm〕,露出高度20cm；2、道路附属设施〔1〕、树池：在人行道上设树池间距6米。〔2〕消防栓：单侧不至于北侧人行道距人行道缘石0.5米消防栓间距120米。〔3〕无障碍设计：在穿插口及直线段设三面坡无障碍坡道在开口处设单面坡无障碍坡道。在人行道铺装时铺设盲道。〔4〕、过路横穿：在0+130.42、0+302处各预埋2-D400、2-D600钢筋砼平口至车行道外。〔5〕、照明设计：采用12米高钢杆单火单臂截光型路灯沿南侧人行道内侧单排布置灯杆中据车行道边0.7m间距为34-37m广元采用400W高压钠灯。3.排水道设计新建D600雨水道位于道路南侧车行道距路中4米。在与8路穿插口向东接入8路雨水主道。道路沿线每隔100米左右预埋D500雨水支至人行道外接入检查井。在车行道边新建单井式平箅式收水井。收水支及收水井串连采用D400钢筋砼平口坡度0.5道起点覆土不小于0.7米。三、监理工作范围及目的范围：道路施工过程中的全方位监理重点是全过程的质量控制、进度控制、控制、合同理、信息理、组织协调、以及缺陷责任的监理。目的：确保工程质量等级到达合格争创优良工程保证平安文明施工无重大人员伤亡事故。工目的：按中标工为控制目的工程控制在业主预定的目的值内。四、监理机构的组成员分工：1、监理机构设六个专业组：现场除安排总监理工程师1人总监理工程师代表1人其它现场旁站监理人员视工程情况合理安排。图图一：监理的组织机构员分工2、总监理工程师职责：代表监理与业主、承包人以及监视机构和有关协调沟通有关问题确定和组建工程监理机构指定监理工作方针和根本工作流程确定监理人员的职能分工和工作任务以及监理人员的调配主持制定监理规划并组织施行审核确认承包审核签署开工停工复工付款证明开工资料监理等。经常巡视施工现场及时发现提出问题并进展处理按规定时间向业主提交工程监理及例行审定各专业的监理工作细那么。主持召开工地例会及时向本提交监理工作。3、专业监理工程师职责：制定本专业的监理工作细那么经总监审批后施行制定目的控制工作流程确定、手段和控制措施审核承包人提交的方案方案、申请等。组织指导检查监理员的工作及时检查理解和发现承包人组织、经济、技术和合同方面的问题...
