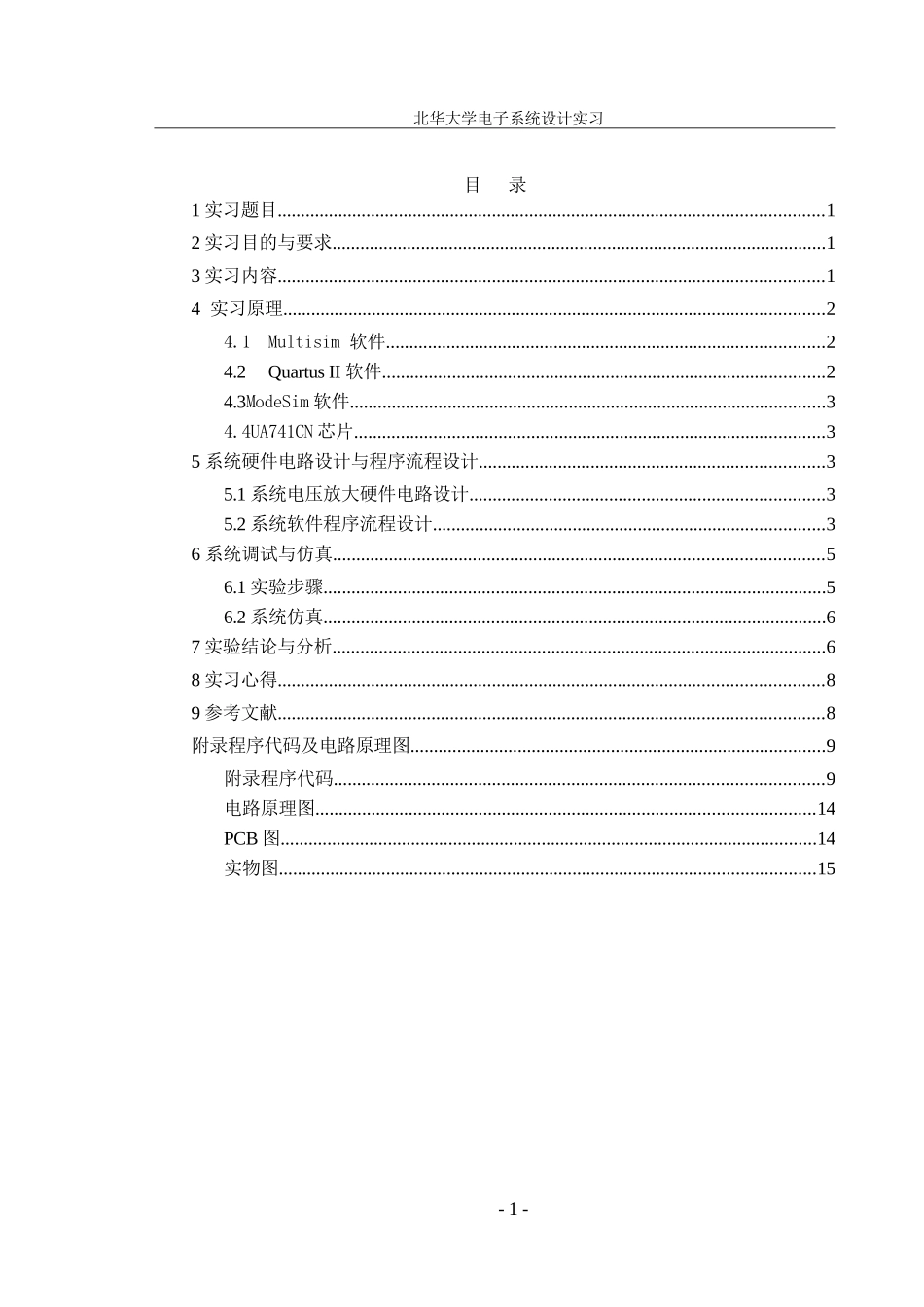

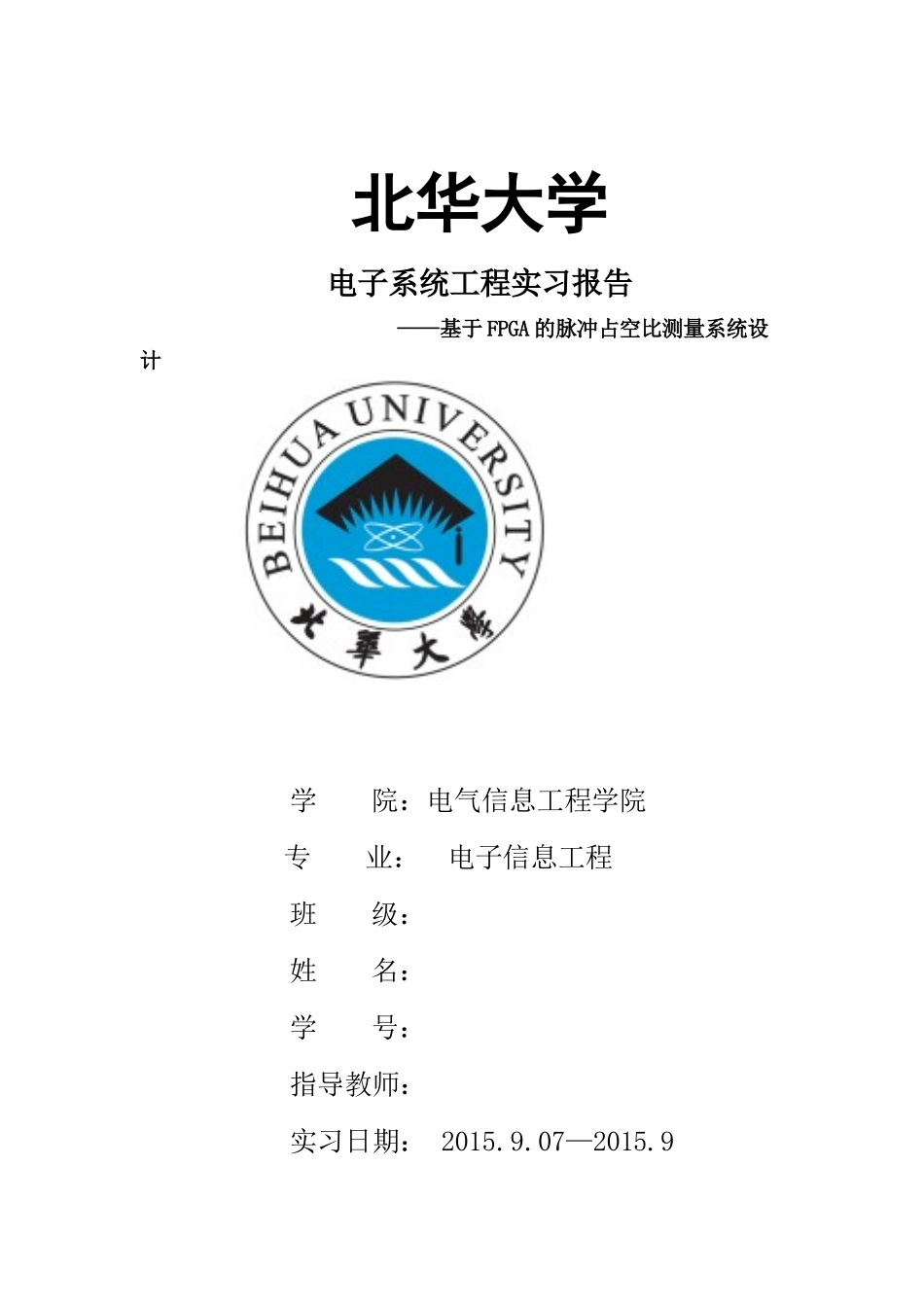

北华大学电子系统工程实习报告——基于FPGA的脉冲占空比测量系统设计学院：电气信息工程学院专业：电子信息工程班级：姓名：学号：指导教师：实习日期：2015.9.07—2015.9北华大学电子系统设计实习目录1实习题目.....................................................................................................................12实习目的与要求..........................................................................................................13实习内容.....................................................................................................................14实习原理....................................................................................................................24.1Multisim软件..............................................................................................24.2QuartusII软件...............................................................................................24.3ModeSim软件......................................................................................................34.4UA741CN芯片.....................................................................................................35系统硬件电路设计与程序流程设计..........................................................................35.1系统电压放大硬件电路设计............................................................................35.2系统软件程序流程设计....................................................................................36系统调试与仿真.........................................................................................................56.1实验步骤............................................................................................................56.2系统仿真............................................................................................................67实验结论与分析..........................................................................................................68实习心得.....................................................................................................................89参考文献.....................................................................................................................8附录程序代码及电路原理图.........................................................................................9附录程序代码.........................................................................................................9电路原理图...........................................................................................................14PCB图...................................................................................................................14实物图...................................................................................................................15-1-北华大学电子系统设计实习1实习题目基于FPGA矩形脉冲占空比测量系统。2实习目的与要求在两周的实习中，需掌握verilog语言的使用，提高模拟电路设计的能力，掌握FPGA器件基本使用方法，掌握波形发生器及示波器等仪器的使用方法，通过方案设计来对测量系统进行逐步实现，最终完成实习。实习要求如下：1.被测信号为矩形波，频率范围为1Hz～5MHz；2.被测信号峰峰值电压范围为50mV～1V；3.被测脉冲信号占空比的范围为10%～90%；4.显示的分辨率为0.1%，测量相对误差的绝对值不大于0.01。系统框图如图2.1所示：图2.1系统架构图3实习内容1.在模拟电路部分利用运算放大器对50mV～1V...
