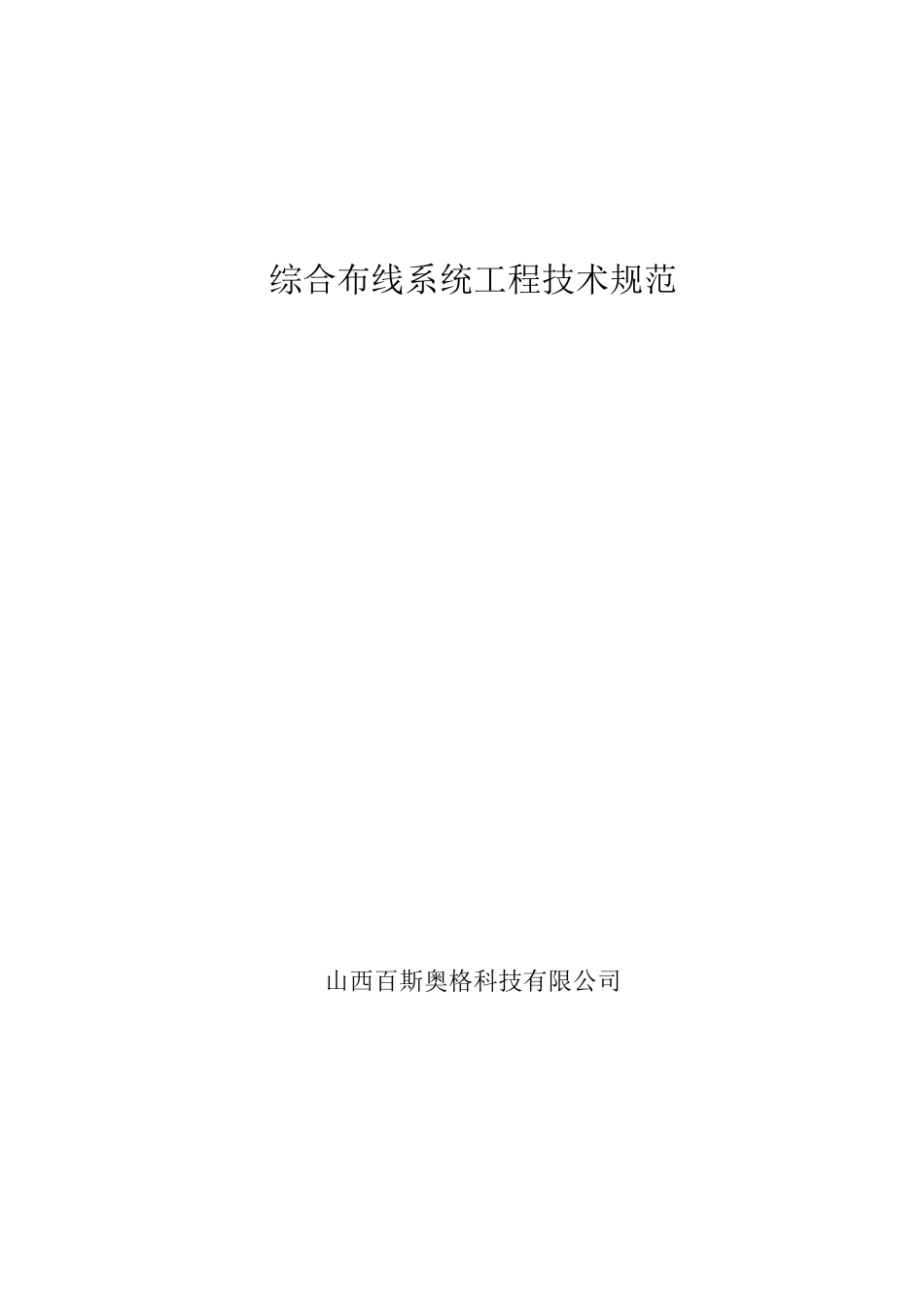

综合布线系统技术规范VIP免费

综合布线系统工程技术规范山西百斯奥格科技有限公司第2页共11页前言3一、桥架及线槽、管的安装及保护要求31.1材料检验31.2安装方式31.3保护措施3二、缆线的敷设和保护方式要求52.1缆线检验52.2敷设方式52.3保护措施8三、缆线终接83.1终接材料检验83.2终接要求9四、设备安装检验104.1机柜、机架安装要求104.2各类配线设备安装要求104.3信息插座模块安装要求104.4机架式设备安装要求11五、设备标识符和标签设置11六、接地系统11为了规范和提高工程部门在综合布线系统工程中的施工标准及水平，引用国家标准《综合布线工程验收规范GB50312-2007》制定本规范，本规范主要用于指导综合布线相关工程的施工及验收。第3页共11页一、桥架及线槽、管的安装及保护要求1.1材料检验在桥架及线槽等设备材料到达现场后，首先要进行材料的检验。其主要检验内容如下：1.1.1工程所用材料的品牌、型号、规格、数量、质量要符合设计文件的要求并具备相应的质量文件或证书，无出厂检验证明文件、质量文件或与设计不符者不得在工程中使用。1.1.2工程所用材料表面应光滑、平整，不得变形、断裂。1.1.3经检验后的材料要做好检验记录，不合格品要独立存放以备核查与处理。1.2安装方式1.2.1桥架及线槽的安装位置应符合施工图要求，左右偏差不应超过50mm。1.2.2桥架及线槽水平度每米偏差不应超过2mm1.2.3垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm。1.2.4线槽截断处及两线槽拼接处应平滑、无毛刺。1.2.5吊架和支架安装应保持垂直，整齐牢固，无歪斜现象。1.2.6金属桥架、线槽及金属管各段之间应保持连接良好，安装牢固。1.2.7采用吊顶支撑柱布放缆线时，支撑点宜避开地面沟槽和线槽位置，支撑应牢固。1.3保护措施1.3.1预埋金属线槽保护要求：1.3.1.1在建筑物中预埋线槽，按单层设置，每一路由进出同一过路盒的预埋线槽均不应超过3根，线槽截面高度不宜超过25mm，总宽度不宜超过300mm。1.3.1.2线槽直埋长度超过30m或在线槽路由交叉、转弯时，要设置过线盒，以便于布放缆线和维修。1.3.1.3过线盒盖能开启，并与地面齐平，盒盖处要具有防灰、防水、抗压的功能。1.3.2预埋暗管保护要求：1.3.2.1预埋在墙体中间暗管的最大管外径不超过50mm，楼板中暗管的最大管外第4页共11页径不超过25mm，室外管道进入建筑物的最大管外径不超过l00mm。1.3.2.2直线布管每30m处应设置过线盒装置。1.3.2.3暗管的转弯角度要大于90度，在路径上每根暗管的转弯角不得多于2个，并不能有S弯出现，有转弯的管段长度超过20m时，应设置管线过线盒装置；有2个弯时，不超过15m要设置过线盒。1.3.2.4暗管管口要光滑，并加有护口保护，管口伸出部位宜为25〜50mm。1.3.2.5至楼层配线间暗管的管口应排列有序，便于识别与布放缆线。1.3.2.6暗管内应安置牵引线或拉线。1.3.2.7金属管明敷时，在距接线盒300mm处，弯头处的两端，每隔3m处应采用管卡固定。1.3.2.8管路转弯的曲半径不应小于所穿入缆线的最小允许弯曲半径，并且不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。1.3.3桥架和线槽保护要求：1.3.3.1桥架底部应高于地面2.2m及以上，顶部距建筑物楼板不小于300mm，与梁及其他障碍物交叉处间的距离不宜小于50mm。1.3.3.2桥架水平敷设时，支撑点间距要在1.5〜3m之间取固定值安装。安装要整齐美观。垂直敷设时固定在建筑物结构体上的间距要小于2m，距地1.8m以下部分应加金属盖板保护，或采用金属走线柜包封，门要可开启。1.3.3.3直线段桥架每超过15〜30m或跨越建筑物变形缝时，应设置伸缩补偿装置。1.3.3.4金属线槽敷设时，要在线槽接头处；每间距3m处；离开线槽两端出口0.5m处；转弯处设置支架或吊架。1.3.3.5塑料线槽槽底固定点间距宜为lm。1.3.3.6桥架和线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10倍。1.3.3.7桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。1.3.3.8楼层支桥架与每个房间支线管之间的连接要采用金属软管。1.3.4静电地板下桥架及线槽敷设要求：第5页共11页1.3.4.1线槽盖板应可开启。1.3.4.2主线槽的宽度宜在200〜400mm,...
