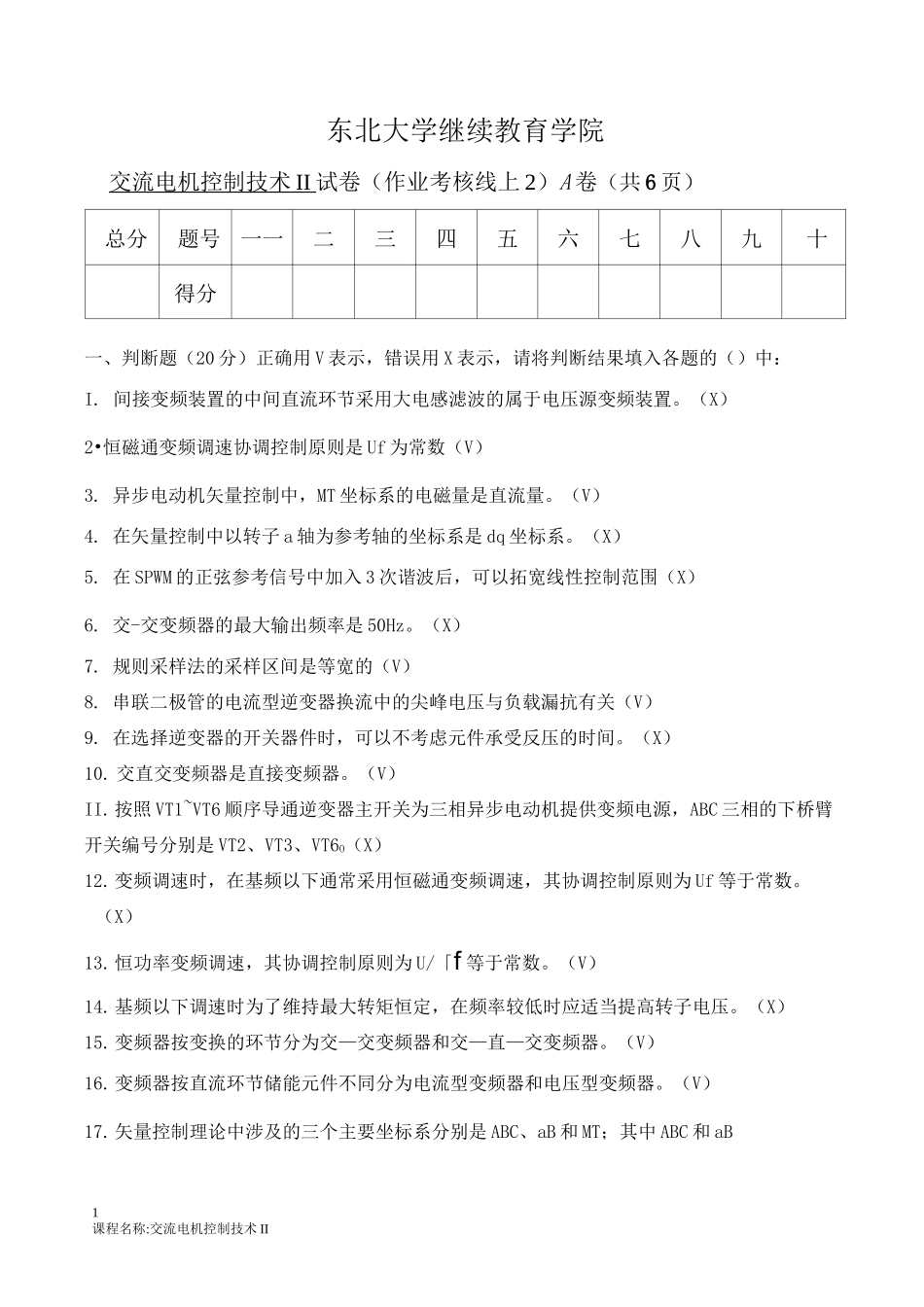

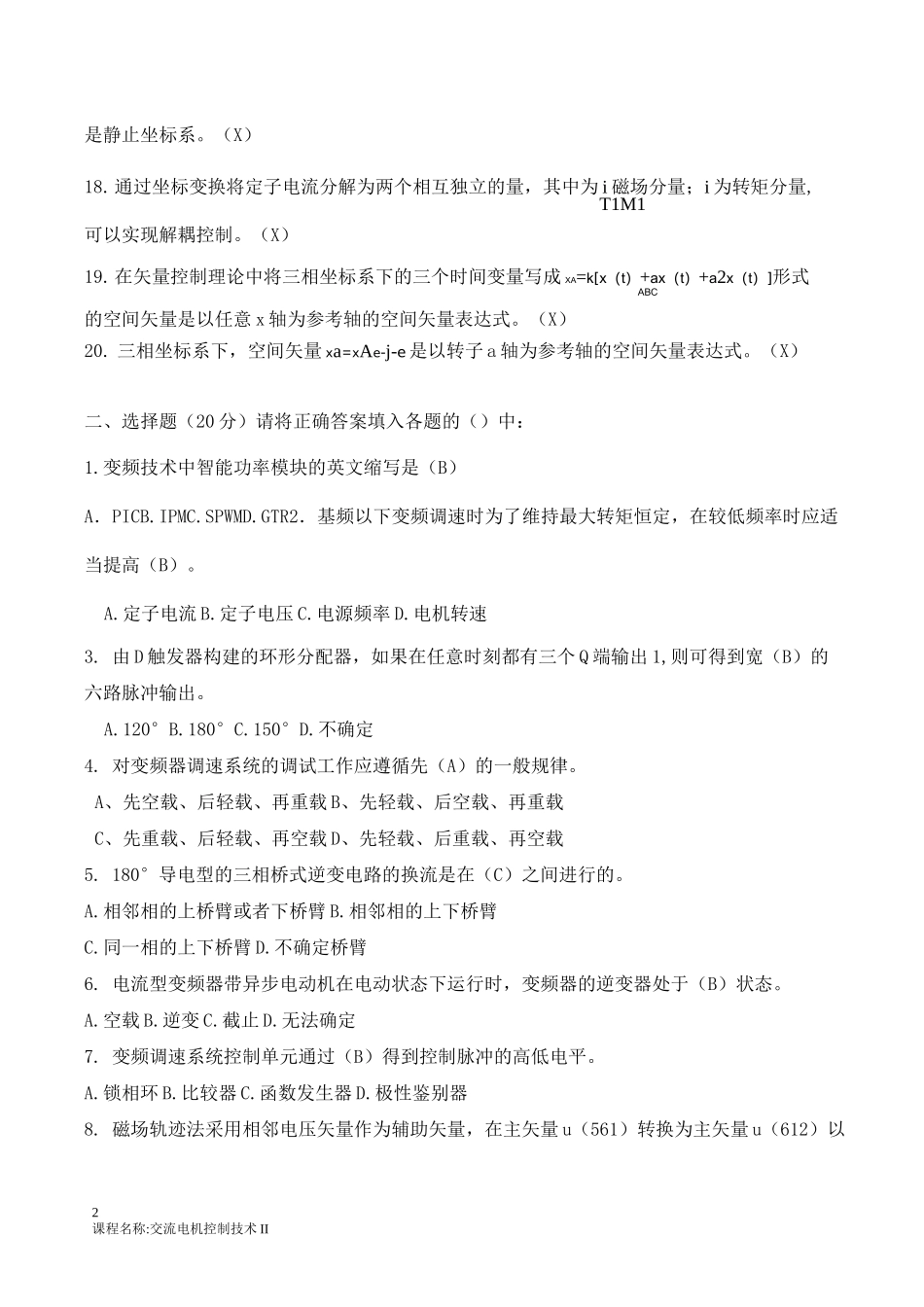

1课程名称:交流电机控制技术II东北大学继续教育学院交流电机控制技术II试卷（作业考核线上2）A卷（共6页）总分题号一一二三四五六七八九十得分一、判断题（20分）正确用V表示，错误用X表示，请将判断结果填入各题的（）中：I.间接变频装置的中间直流环节采用大电感滤波的属于电压源变频装置。（X）2•恒磁通变频调速协调控制原则是Uf为常数（V）3.异步电动机矢量控制中，MT坐标系的电磁量是直流量。（V）4.在矢量控制中以转子a轴为参考轴的坐标系是dq坐标系。（X）5.在SPWM的正弦参考信号中加入3次谐波后，可以拓宽线性控制范围（X）6.交-交变频器的最大输出频率是50Hz。（X）7.规则采样法的采样区间是等宽的（V）8.串联二极管的电流型逆变器换流中的尖峰电压与负载漏抗有关（V）9.在选择逆变器的开关器件时，可以不考虑元件承受反压的时间。（X）10.交直交变频器是直接变频器。（V）II.按照VT1~VT6顺序导通逆变器主开关为三相异步电动机提供变频电源，ABC三相的下桥臂开关编号分别是VT2、VT3、VT6O（X）12.变频调速时，在基频以下通常采用恒磁通变频调速，其协调控制原则为Uf等于常数。（X）13.恒功率变频调速，其协调控制原则为U/「f等于常数。（V）14.基频以下调速时为了维持最大转矩恒定，在频率较低时应适当提高转子电压。（X）15.变频器按变换的环节分为交—交变频器和交—直—交变频器。（V）16.变频器按直流环节储能元件不同分为电流型变频器和电压型变频器。（V）17.矢量控制理论中涉及的三个主要坐标系分别是ABC、aB和MT；其中ABC和aB2课程名称:交流电机控制技术II是静止坐标系。（X）18.通过坐标变换将定子电流分解为两个相互独立的量，其中为i磁场分量；i为转矩分量,T1M1可以实现解耦控制。（X）19.在矢量控制理论中将三相坐标系下的三个时间变量写成XA=k[x（t）+ax（t）+a2x（t）]形式ABC的空间矢量是以任意x轴为参考轴的空间矢量表达式。（X）20.三相坐标系下，空间矢量xa=xAe-j-e是以转子a轴为参考轴的空间矢量表达式。（X）二、选择题（20分）请将正确答案填入各题的（）中：1.变频技术中智能功率模块的英文缩写是（B）A．PICB.IPMC.SPWMD.GTR2．基频以下变频调速时为了维持最大转矩恒定，在较低频率时应适当提高（B）。A.定子电流B.定子电压C.电源频率D.电机转速3.由D触发器构建的环形分配器，如果在任意时刻都有三个Q端输出1,则可得到宽（B）的六路脉冲输出。A.120°B.180°C.150°D.不确定4.对变频器调速系统的调试工作应遵循先（A）的一般规律。A、先空载、后轻载、再重载B、先轻载、后空载、再重载C、先重载、后轻载、再空载D、先轻载、后重载、再空载5.180°导电型的三相桥式逆变电路的换流是在（C）之间进行的。A.相邻相的上桥臂或者下桥臂B.相邻相的上下桥臂C.同一相的上下桥臂D.不确定桥臂6.电流型变频器带异步电动机在电动状态下运行时，变频器的逆变器处于（B）状态。A.空载B.逆变C.截止D.无法确定7.变频调速系统控制单元通过（B）得到控制脉冲的高低电平。A.锁相环B.比较器C.函数发生器D.极性鉴别器8.磁场轨迹法采用相邻电压矢量作为辅助矢量，在主矢量u（561）转换为主矢量u（612）以3课程名称:交流电机控制技术II前,采用（A）作为辅助矢量。9.交交变频器工作时，正、反两组变流器交替工作。如果输出电压电流相位差大于90°,说明电动机工作在（B）状态。A.电动B.制动C.空载D.额定10.在变频调速中，若在额定频率以上调时，当频率上调时，电压（C）。A、上调B、下降C、不变D、不一定四、作图题（30分）1.标出下图中的异步调制区间和分级同步调制区间，并标明恒转矩调速和恒功率调速区间。（7分）解:2•画出180°导电型三相逆变器输出电压波形（设负载Y接，以中性点O为电位参考点）。（7分）4课程名称:交流电机控制技术II:：©②.愆©⑨孙I-ii11导適的A晶闸昏i1ii4i111iB6；:■112:51-UAGi:!:1UF|-i11111'll-•11r111解:3.电流型逆变器变频调速系统为异步电动机供电，在电动状态下运行。试定性画出逆变器入口处电压U波形。（7分）解:d5课程名称:交流电机控制技术IIUd4•根据单相全桥单极性控制信号定性画出输出电压u电流i的波形图。（提示：负载功率oo因...
