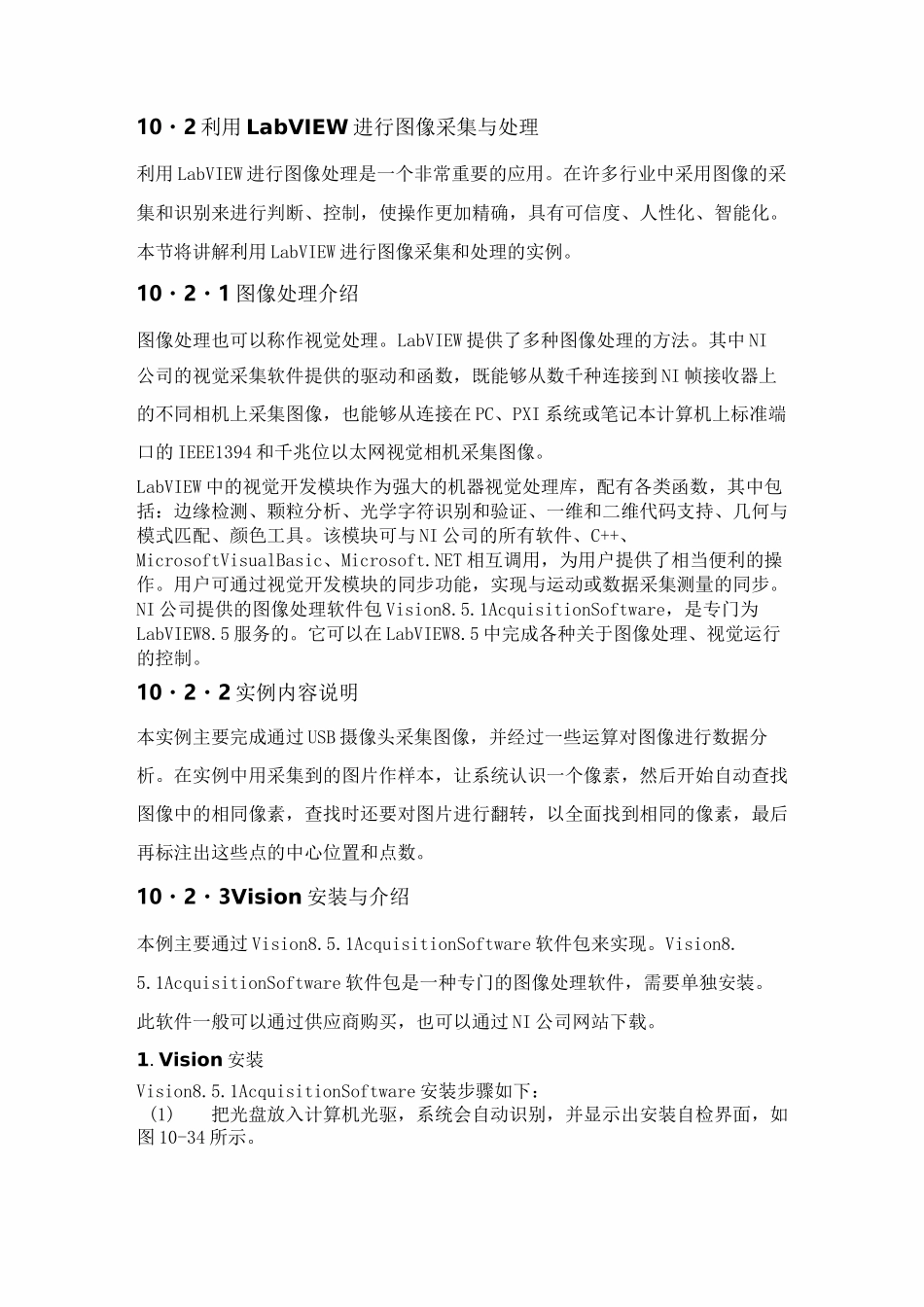

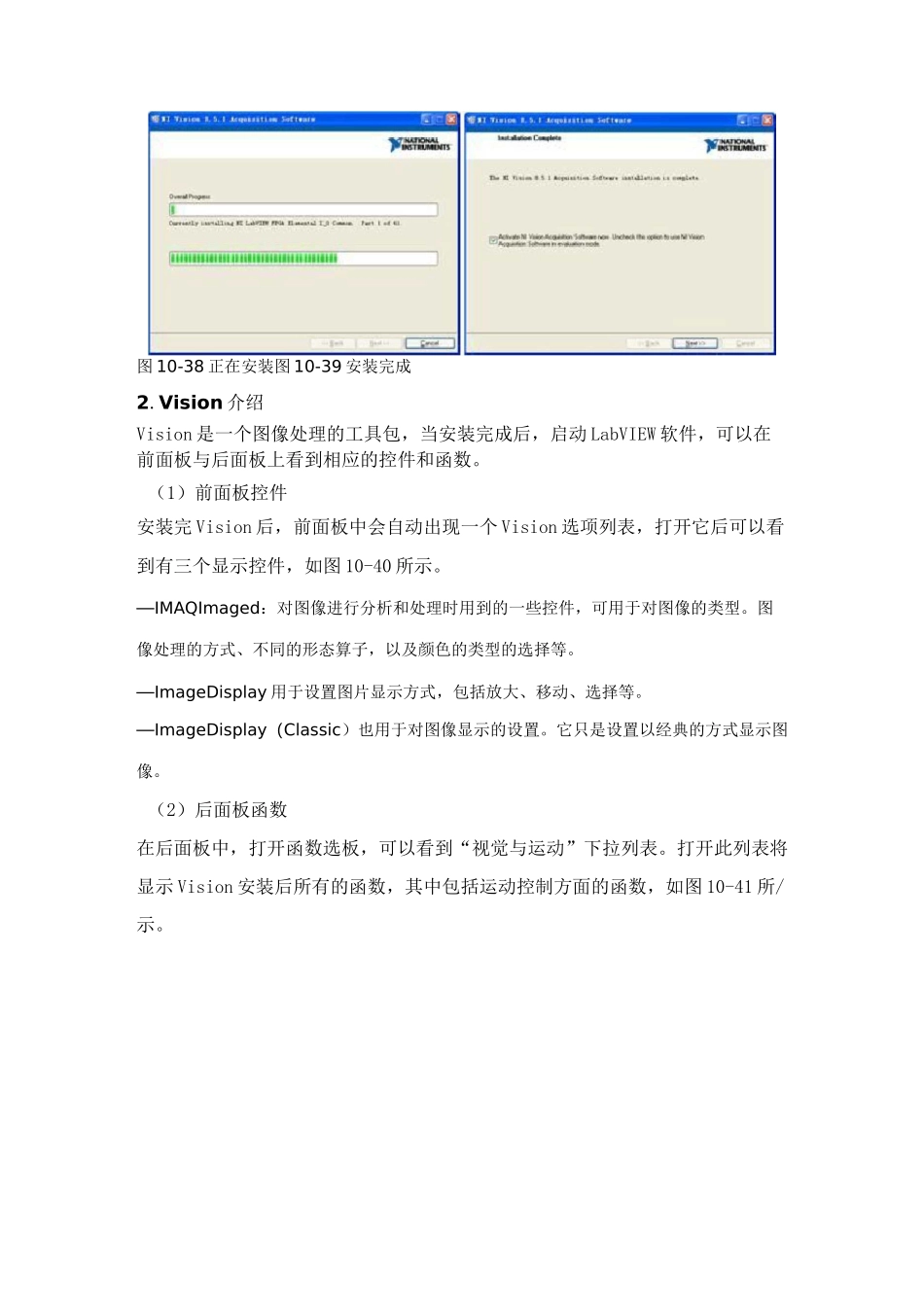

10・2利用LabVIEW进行图像采集与处理利用LabVIEW进行图像处理是一个非常重要的应用。在许多行业中采用图像的采集和识别来进行判断、控制，使操作更加精确，具有可信度、人性化、智能化。本节将讲解利用LabVIEW进行图像采集和处理的实例。10・2・1图像处理介绍图像处理也可以称作视觉处理。LabVIEW提供了多种图像处理的方法。其中NI公司的视觉采集软件提供的驱动和函数，既能够从数千种连接到NI帧接收器上的不同相机上采集图像，也能够从连接在PC、PXI系统或笔记本计算机上标准端口的IEEE1394和千兆位以太网视觉相机采集图像。LabVIEW中的视觉开发模块作为强大的机器视觉处理库，配有各类函数，其中包括：边缘检测、颗粒分析、光学字符识别和验证、一维和二维代码支持、几何与模式匹配、颜色工具。该模块可与NI公司的所有软件、C++、MicrosoftVisualBasic、Microsoft.NET相互调用，为用户提供了相当便利的操作。用户可通过视觉开发模块的同步功能，实现与运动或数据采集测量的同步。NI公司提供的图像处理软件包Vision8.5.1AcquisitionSoftware，是专门为LabVIEW8.5服务的。它可以在LabVIEW8.5中完成各种关于图像处理、视觉运行的控制。10・2・2实例内容说明本实例主要完成通过USB摄像头采集图像，并经过一些运算对图像进行数据分析。在实例中用采集到的图片作样本，让系统认识一个像素，然后开始自动查找图像中的相同像素，查找时还要对图片进行翻转，以全面找到相同的像素，最后再标注出这些点的中心位置和点数。10・2・3Vision安装与介绍本例主要通过Vision8.5.1AcquisitionSoftware软件包来实现。Vision8.5.1AcquisitionSoftware软件包是一种专门的图像处理软件，需要单独安装。此软件一般可以通过供应商购买，也可以通过NI公司网站下载。1.Vision安装Vision8.5.1AcquisitionSoftware安装步骤如下：(1)把光盘放入计算机光驱，系统会自动识别，并显示出安装自检界面，如图10-34所示。（2）当安装程序自检完成后，“Next”按钮显示为可操作状态。此时单击“Next”按钮进入下一个界面，选择安装路径，如图10-35所示。图10-34安装自检图10-35选择安装路径（3）一般此路径就是LabVIEW软件安装的默认路径。如果在安装LabVIEW软件时没有改动路径，则不需要修改此路径。单击“Next”按钮，进入下一步选择安装驱动的界面，如图10-36所示。（4）在驱动选择界面中，可以选择要安装的驱动类型。这里可以看到有4种驱动可安装。当不需要某种驱动时，在其选项上打叉即可。当选择完要安装的驱动后，单击“Next”按钮，进入下一步的安装确认界面，如图10-37所示。图10-36驱动选择图10-37信息确认（5）对显示的信息确认无误后，单击“Next”按钮开始安装，如图10-38所示。（6）当安装完上面的所有软件包后，系统会显示安装完成界面，并提示是否选择激活此软件。根据自己的需要选择后，单击“Next”按钮进入下一步骤。最后安装完成的界面如图10-39所示。图10-38正在安装图10-39安装完成2.Vision介绍Vision是一个图像处理的工具包，当安装完成后，启动LabVIEW软件，可以在前面板与后面板上看到相应的控件和函数。（1）前面板控件安装完Vision后，前面板中会自动出现一个Vision选项列表，打开它后可以看到有三个显示控件，如图10-40所示。—IMAQImaged：对图像进行分析和处理时用到的一些控件，可用于对图像的类型。图像处理的方式、不同的形态算子，以及颜色的类型的选择等。—ImageDisplay用于设置图片显示方式，包括放大、移动、选择等。—ImageDisplay（Classic）也用于对图像显示的设置。它只是设置以经典的方式显示图像。（2）后面板函数在后面板中，打开函数选板，可以看到“视觉与运动”下拉列表。打开此列表将显示Vision安装后所有的函数，其中包括运动控制方面的函数，如图10-41所/示。图10-40Vision显示控在后面板的函数选板中，可以看到有5大类的“视觉与运动”函数。它们主要是一些图像采集和图像处理的函数。—NI-IMAQ列表：是图像米集函数列表，主要用于通过NI的系列图像米集板卡来获得图像。其中包括任务的建立、设备的初始化以及硬件参数的设定等函数，如图10-42所示。一VisionUtilit...
