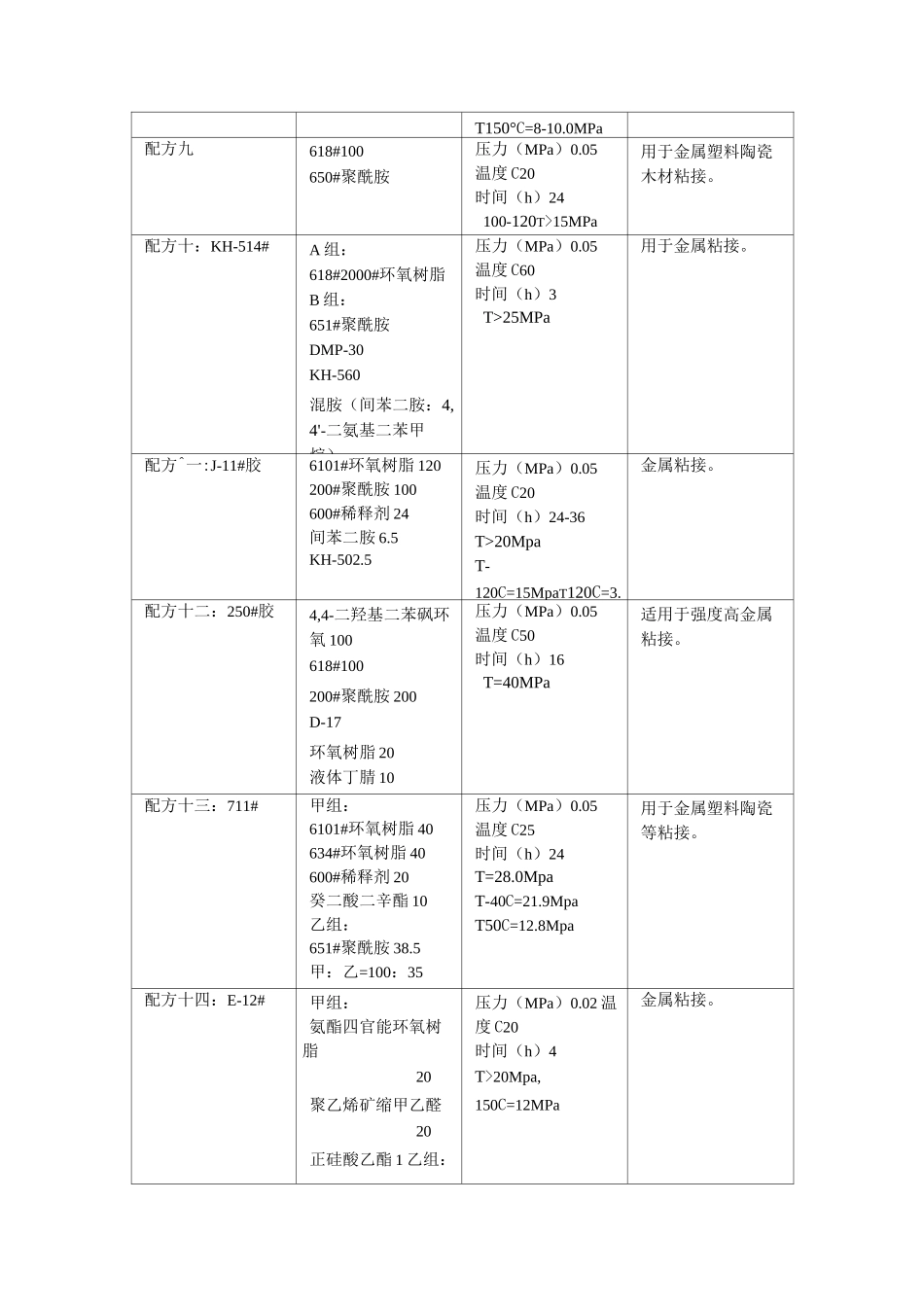

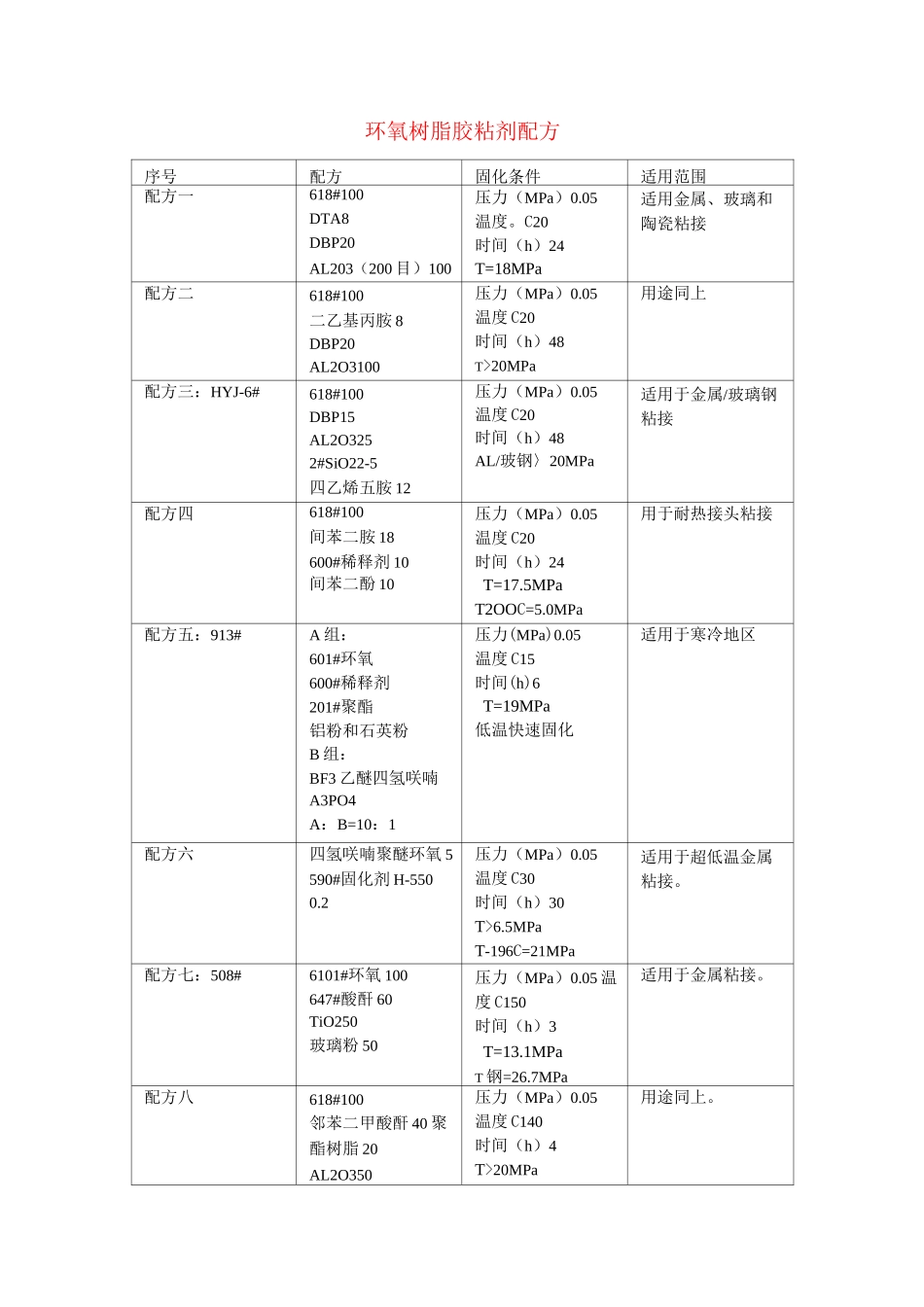

环氧树脂胶粘剂配方序号配方固化条件适用范围配方一618#100DTA8DBP20AL203(200目)100压力(MPa)0.05温度。C20时间(h)24T=18MPa适用金属、玻璃和陶瓷粘接配方二618#100二乙基丙胺8DBP20AL2O3100压力(MPa)0.05温度C20时间(h)48T>20MPa用途同上配方三:HYJ-6#618#100DBP15AL2O3252#SiO22-5四乙烯五胺12压力(MPa)0.05温度C20时间(h)48AL/玻钢〉20MPa适用于金属/玻璃钢粘接配方四618#100间苯二胺18600#稀释剂10间苯二酚10压力(MPa)0.05温度C20时间(h)24T=17.5MPaT2OOC=5.0MPa用于耐热接头粘接配方五:913#A组:601#环氧600#稀释剂201#聚酯铝粉和石英粉B组:BF3乙醚四氢咲喃A3PO4A:B=10:1压力(MPa)0.05温度C15时间(h)6T=19MPa低温快速固化适用于寒冷地区配方六四氢咲喃聚醚环氧5590#固化剂H-5500.2压力(MPa)0.05温度C30时间(h)30T>6.5MPaT-196C=21MPa适用于超低温金属粘接。配方七:508#6101#环氧100647#酸酐60TiO250玻璃粉50压力(MPa)0.05温度C150时间(h)3T=13.1MPaT钢=26.7MPa适用于金属粘接。配方八618#100邻苯二甲酸酐40聚酯树脂20AL2O350压力(MPa)0.05温度C140时间(h)4T>20MPa用途同上。T150°C=8-10.0MPa配方九618#100650#聚酰胺压力(MPa)0.05温度C20时间(h)24100-120T>15MPa用于金属塑料陶瓷木材粘接。配方十:KH-514#A组:618#2000#环氧树脂B组:651#聚酰胺DMP-30KH-560混胺(间苯二胺:4,4'-二氨基二苯甲烷)压力(MPa)0.05温度C60时间(h)3T>25MPa用于金属粘接。配方^一:J-11#胶6101#环氧树脂120200#聚酰胺100600#稀释剂24间苯二胺6.5KH-502.5压力(MPa)0.05温度C20时间(h)24-36T>20MpaT-120C=15MpaT120C=3.金属粘接。配方十二:250#胶4,4-二羟基二苯砜环氧100618#100200#聚酰胺200D-17环氧树脂20液体丁腈10丙酮适量压力(MPa)0.05温度C50时间(h)16T=40MPa适用于强度高金属粘接。配方十三:711#甲组:6101#环氧树脂40634#环氧树脂40600#稀释剂20癸二酸二辛酯10乙组:651#聚酰胺38.5甲:乙=100:35压力(MPa)0.05温度C25时间(h)24T=28.0MpaT-40C=21.9MpaT50C=12.8Mpa用于金属塑料陶瓷等粘接。配方十四:E-12#甲组:氨酯四官能环氧树脂20聚乙烯矿缩甲乙醛20正硅酸乙酯1乙组:压力(MPa)0.02温度C20时间(h)4T>20Mpa,150C=12MPa金属粘接。丙酮:正醇(7:3)8甲:乙=41:10配方十五618#100正硅酸乙酯8DTA8压力(MPa)0.05温度。C20时间(h)24T20C>16MPaT100C>11MPa(耐水性好),金属陶瓷粘接。配方十六:MS-2#6101#环氧树脂100JLY-121#聚硫10微胶囊(内含4,4'-二氨基二苯甲烷)50压力(MPa)0.05温度C130时间(h)2T=25MPaT120C=4.0MPa金属粘接。配方十七:农机-2#甲:6101#环氧树脂100DBP15生石灰(160目)30乙:DTA(50%)20DMP-30(31.4%)20硫胺(18.6%)20温度C25时间(h)2-3T=16〜18MPa均匀扯高强度〉1.5MPa金属与木材玻璃等粘接。配方十八:KH-802#618#100CTBN15〜25双氰双胺92#SiO22〜3温度C150〜160时间(h)3T>30MPa金属粘接。配方十九:HY911-IIIA组:618#端羟基聚丁二烯石英粉2#SiO2B组:634#环氧树脂四氢咲喃H3PO4A:B=3〜9:1温度C30时间(h)3T=24.3MPa室温快速修补结构胶。配方二十618#,JLY-121#聚硫,固化剂T45#钢>35MPa属塑料玻璃粘接。配方二:KH-223#618#100CTBN25〜352E4ME102#SiO20〜2压力(MPa)0.05温度C80时间(h)4T>30MPaT100C>15MPa金属粘接。配方二十二:618#100压力(MPa)0.05金属/玻璃钢粘接。HYJ-29#CTBN16A12O3252E4BZ82#SiO22〜5配方二十三:KH-511#618#100丁腈-4018〜20间苯二胺142E4BZ4配方二十四AG-80#100聚乙烯缩丁醛100正硅酸乙酯5丙酮:乙醇=7:340配方二十五:HY-914#A组:711#环氧树脂70712#环氧树脂52601#环氧树脂20LP-2聚硫(JLY-124#)20石英粉402#SiO22B组:703固化剂36DMP-301KH-5502A:B=5〜6:1配方二十六:HY-914IIA组:711#712#601#JLY-124聚硫石英粉(270目)2#SiO2B组:701固化剂DMP-30KH-5502#SiO2石英粉A:B=2.5:1配方二十七:飞机胶1#A组:6101#环氧树脂100662#环氧树脂8LP-3聚硫(JLY-121#)温度。C70时间(h)3T>11MPaT110C>9MPa压力(MPa)0.05温度C20时间(h)3T>30MPaT1...
