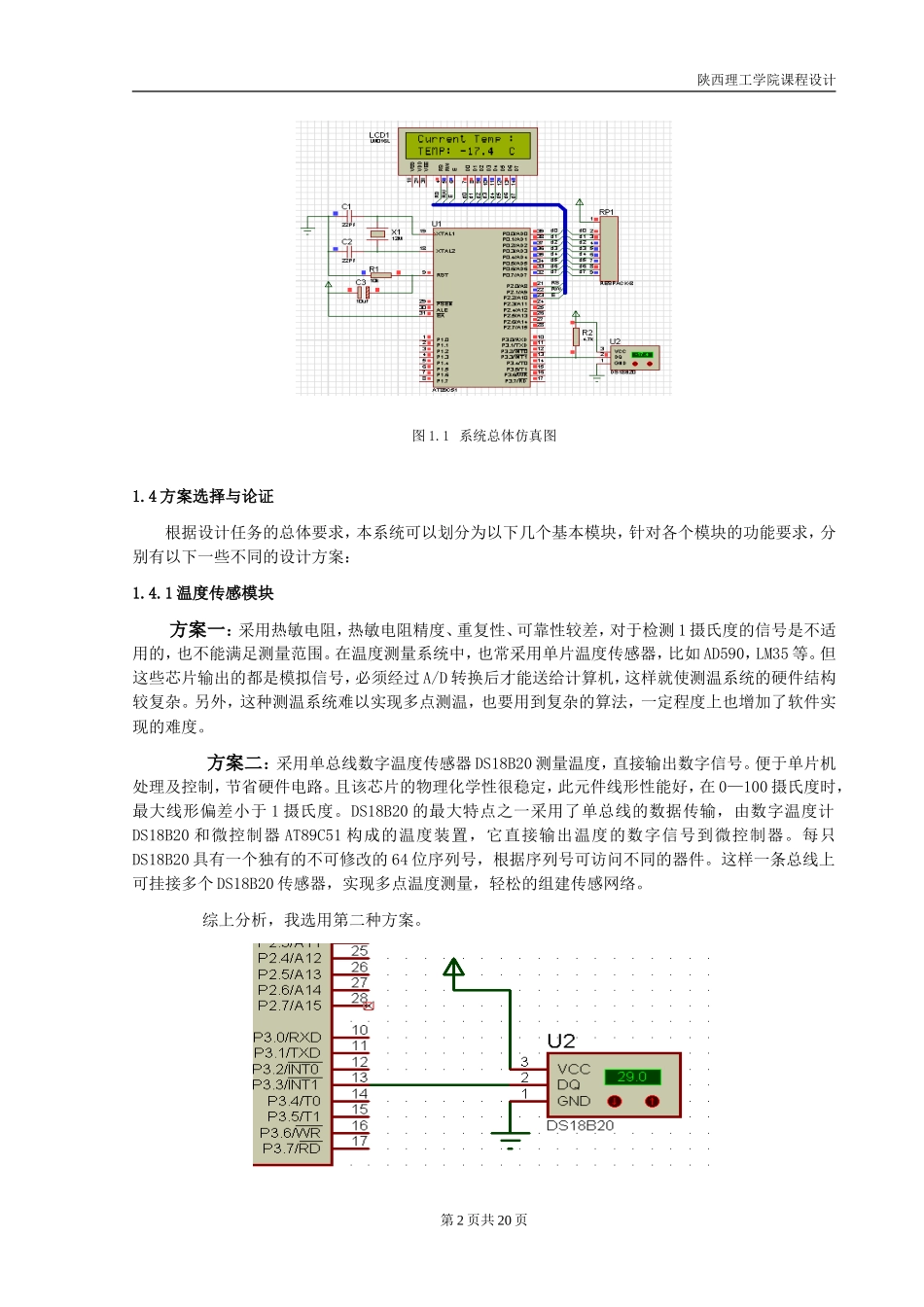

陕西理工学院课程设计基于单片机的液晶温度显示器的设计[摘要]本文主要介绍了一个基于AT89C51单片机的测温系统，详细描述了利用液晶显示器件LCD1602和传感器DS18B20开发测温系统的过程，对传感器在单片机下的硬件连接，软件编程以及各模块系统流程进行了详尽分析，特别是数字温度传感DS18B20的数据采集过程。[关键词]AT89C51；DS18B20；LCD1602BasedonsinglechipmicrocomputertemperatureofliquidcrystaldisplaydesignAuthor:ZhouWeiTao(Garde11class4MajorCommunication,SchoolofPhysicsandTelecommunicationEngineering,ShaanxiUniversityofTelechnology,shaanxihanzhong723000)Tutor:LiuYafeng[Abstract]ThispapermainlyintroducesatemperaturemeasurementsystembasedonAT89C51,describesindetailusingLCD1602LCDdisplaydeviceandsensorDS18B20temperaturemeasurementandcontrolsysteminthedevelopmentprocess,focusingonsensorunderthesinglechipmicrocomputerhardwareconnection,softwareprogrammingandtheflowdiagramofeachmodulesystemareanalyzedindetail,especiallythedigitaltemperaturesensorDS18B20thedatacollectionprocess.[Keywords]AT89C51;DS18B20;LCD1602陕西理工学院课程设计引言温度是生活及生产中最基本的物理量，它表征的是物体的冷热程度。自然界中任何物理、化学过程都紧密地与温度相联系。在很多生产过程中，温度的测量和控制都直接和安全生产、提高生产效率、保证产品质量、节约能源等重大技术经济指标相联系。自18世纪工业革命以来，工业过程离不开温度控制。温度控制广泛应用于社会生活的各个领域，如家电、汽车、材料、电力电子等。温度控制的精度以及不同控制对象的控制方法选择都起着至关重要的作用。随着社会的进步和工业技术的发展，温度因素在社会生活各个方面已不容忽视。由于许多产品对温度范围要求严格，而目前市场上普遍存在的温度检测仪器大都是单点测量，同时有温度信息传递不及时、精度不够的缺点，不利于工业控制者根据温度变化及时做出决定，在这样的形式下，开发一种能够同时测量多点，并且实时性高、精度高，能够综合处理多点温度信息的测量系统就很有必要。在单片机技术已经普及到我们生活、工作、科研、各个领域，已经成为一种比较成熟的技术条件下，我们可以基于89S51单片机，利用液晶显示器件以及DS18B20温度传感器等器件，通过温度传感器在单片机下的硬件连接，软件编程即可设计DS18B20温度传感器系统。该系统可以方便的实现实现温度采集和显示，并可根据需要任意设定上下限报警温度，它使用起来相当方便，具有精度高、量程宽、灵敏度高、体积小、功耗低等优点，适合于我们日常生活和工、农业生产中的温度测量，也可以当作温度处理模块嵌入其它系统中，作为其他主系统的辅助扩展。DS18B20与AT89C51结合实现最简温度检测系统，该系统结构简单，抗干扰能力强，适合于恶劣环境下进行现场温度测量，有广泛的应用前景。1内容1.1课程设计题目基于DS18B20的温度传感器1.2课程设计目的通过基于MCS-51系列单片机AT89C51和DS18B20温度传感器检测温度，熟悉芯片的使用，温度传感器的功能，数码显示管的使用，汇编语言的设计；并且把我们这一年所学的数字和模拟电子技术、检测技术、单片机应用等知识，通过理论联系实际，从题目分析、电路设计调试、程序编制调试到传感器的选定等这一完整的实验过程，培养了学生正确的设计思想，使学生充分发挥主观能动性，去独立解决实际问题，以达到提升学生的综合能力、动手能力、文献资料查阅能力的作用，为毕业设计和以后工作打下一个良好的基础。1.3设计任务和要求以MCS-51系列单片机为核心器件，组成一个数字温度计，采用数字温度传感器DS18B20为检测器件，进行单点温度检测，检测精度为±0.5摄氏度。温度显示采用LCD1602显示，两位整数，一位小数。第1页共20页陕西理工学院课程设计图1.1系统总体仿真图1.4方案选择与论证根据设计任务的总体要求，本系统可以划分为以下几个基本模块，针对各个模块的功能要求，分别有以下一些不同的设计方案：1.4.1温度传感模块方案一：采用热敏电阻，热敏电阻精度、...
