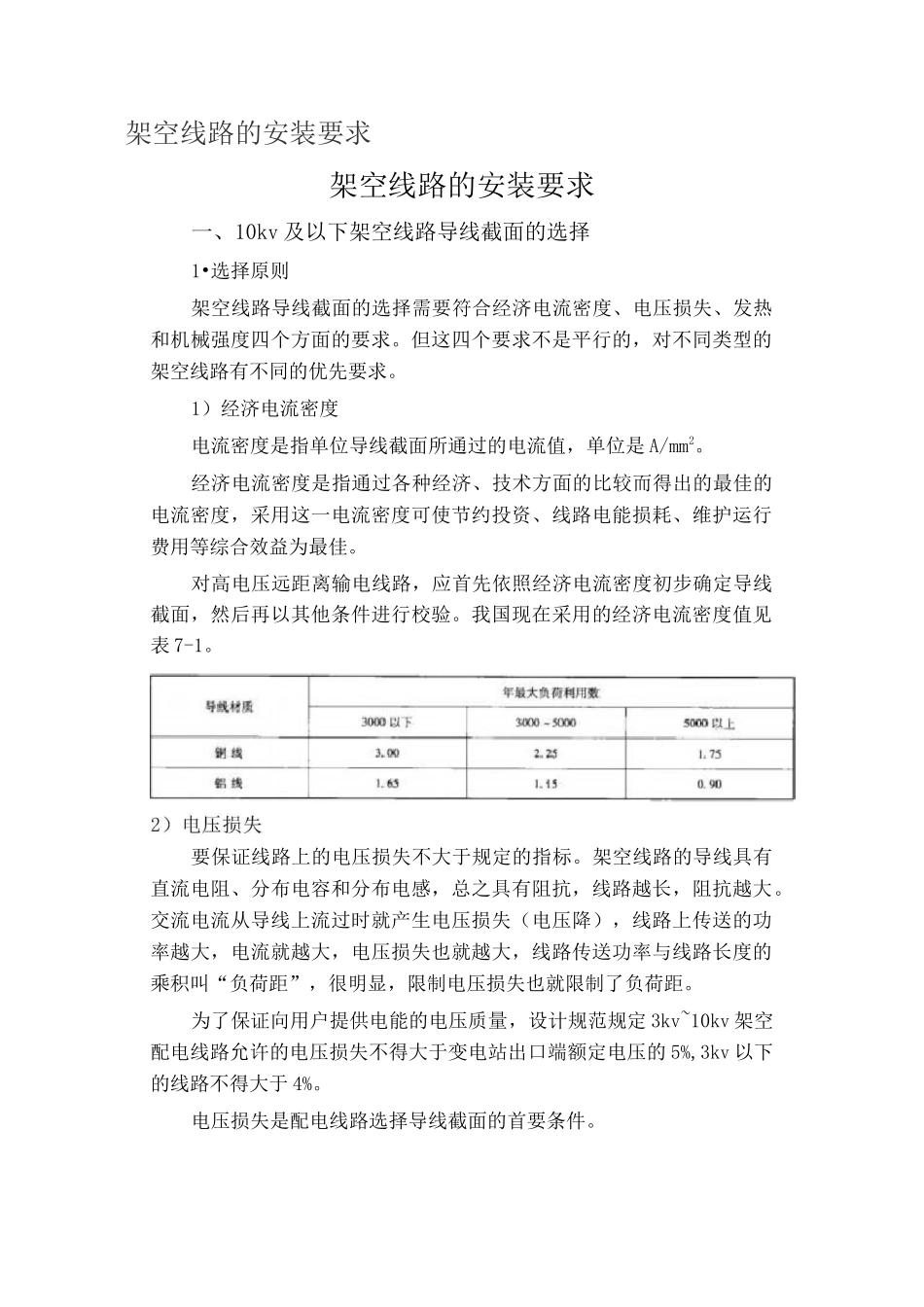

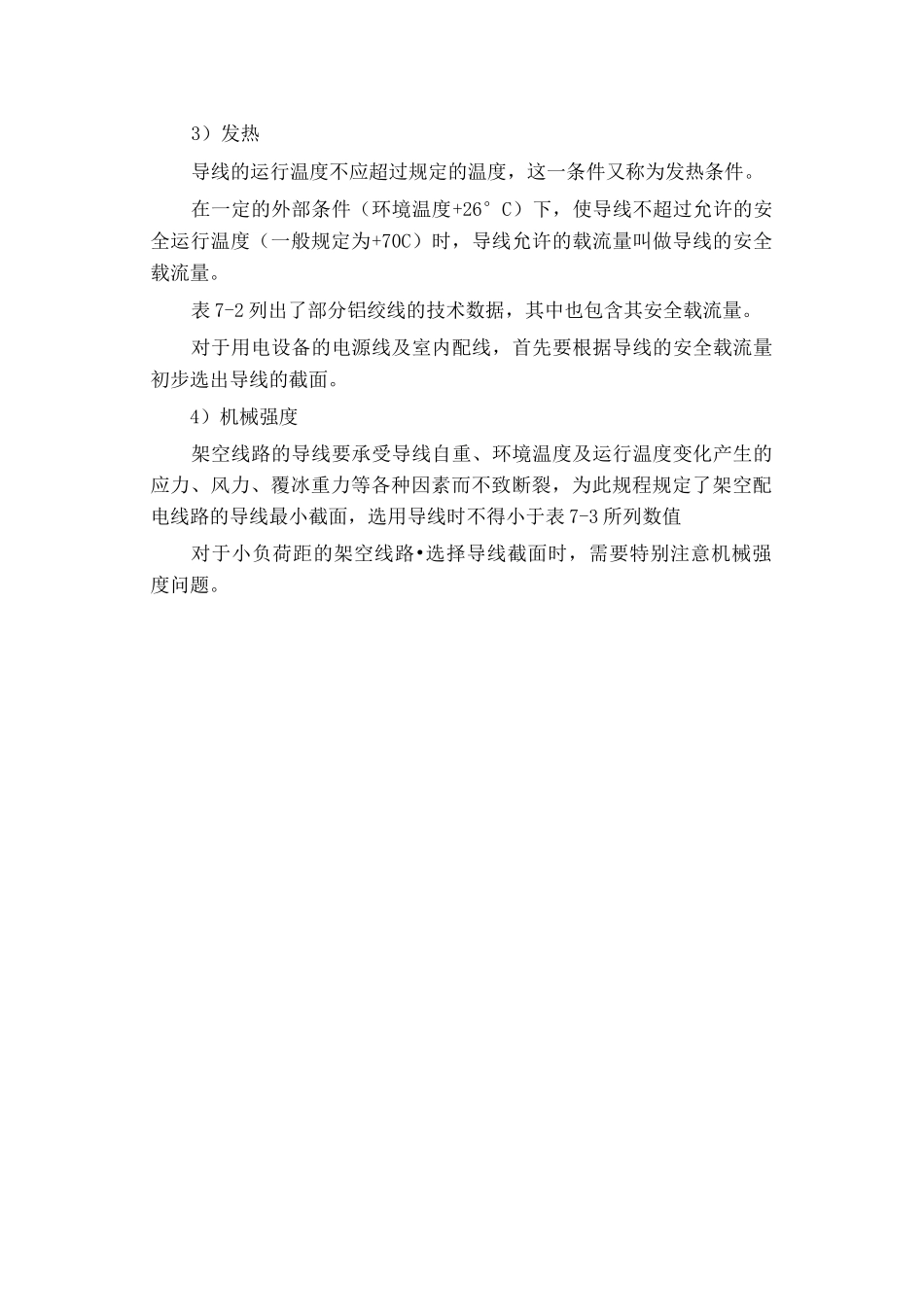

架空线路的安装要求架空线路的安装要求一、10kv及以下架空线路导线截面的选择1•选择原则架空线路导线截面的选择需要符合经济电流密度、电压损失、发热和机械强度四个方面的要求。但这四个要求不是平行的，对不同类型的架空线路有不同的优先要求。1）经济电流密度电流密度是指单位导线截面所通过的电流值，单位是A/mm2。经济电流密度是指通过各种经济、技术方面的比较而得出的最佳的电流密度，采用这一电流密度可使节约投资、线路电能损耗、维护运行费用等综合效益为最佳。对高电压远距离输电线路，应首先依照经济电流密度初步确定导线截面，然后再以其他条件进行校验。我国现在采用的经济电流密度值见表7-1。要保证线路上的电压损失不大于规定的指标。架空线路的导线具有直流电阻、分布电容和分布电感，总之具有阻抗，线路越长，阻抗越大。交流电流从导线上流过时就产生电压损失（电压降），线路上传送的功率越大，电流就越大，电压损失也就越大，线路传送功率与线路长度的乘积叫“负荷距”，很明显，限制电压损失也就限制了负荷距。为了保证向用户提供电能的电压质量，设计规范规定3kv~10kv架空配电线路允许的电压损失不得大于变电站出口端额定电压的5%,3kv以下的线路不得大于4%。电压损失是配电线路选择导线截面的首要条件。3）发热导线的运行温度不应超过规定的温度，这一条件又称为发热条件。在一定的外部条件（环境温度+26°C）下，使导线不超过允许的安全运行温度（一般规定为+70C）时，导线允许的载流量叫做导线的安全载流量。表7-2列出了部分铝绞线的技术数据，其中也包含其安全载流量。对于用电设备的电源线及室内配线，首先要根据导线的安全载流量初步选出导线的截面。4）机械强度架空线路的导线要承受导线自重、环境温度及运行温度变化产生的应力、风力、覆冰重力等各种因素而不致断裂，为此规程规定了架空配电线路的导线最小截面，选用导线时不得小于表7-3所列数值对于小负荷距的架空线路•选择导线截面时，需要特别注意机械强度问题。^7架空线路导线的连接方法主要采用钳压接法；独股铜导线以及多股铜绞线还可以采用缠接法；拉线也可以采用这种方法：对于弓子线、引下线还可能遇到铜、铝导线之间的连接问题。1.钳压接法1）准备工作根据导线的规格选择相应的连接管，不要加填料，将导线端用绑线扎紧后锯齐，用汽油清洗导线连接部分及连接管内壁，清洗长度应为连接管长度的1.25倍~2倍；在清洗部分涂上中性凡士林，用细钢丝刷洗，刷去已脏的凡士林，重涂洁净的凡土林，将连接导线分别从连接管两端穿入，使导线端露出管口20mm，如果是钢心铝绞线，两导线间还要夹垫铝垫片。根据导线规格选用相应的横具装于压接钳上。2）压接3）检査将导线连接处置于压接钳钳口内进行压接，要使连接管端头的压坑恰在导线端部那一侧。压接顺序通常由一端起，两侧交错进行，但对于钢心Q6绞线则要由中间压起。导线钳压压口数及压后尺寸见表7-4，压接顺序如图7-13所示。^7-4导塑參三匹數及压君兄吋*和（b1粗7口矗糕峡片垠惹灣（巧口-:bJIU-M,压接后管身应平直，否则进行校直，连接管压后不得有裂纹，连接管两端处的导线不应有“灯笼”、“抽筋”等现象•连接管两端涂防潮油漆导线连接处测直流电阻值不能大于同长度导线的阻值。钳压接法接触电阻小、抗拉力大、操作方便，因此获得普遍使用。2.缠接法缠接法分为独股导线的缠接和绞线的缠接，往往都借助于导线本身相互缠绕，其缠接长度视不同对象(如导线、拉线；弓子线等)有着不同的要求。3•铜•铝导线的连接铜、铝导线直接连接，有潮气时，形成电池效应，产生电化腐蚀，致使连接处接触不良，接触电阻增大，在运行中发热，加速电化腐蚀，直至断线，引发事故。因此，铜、铝导线不要直接连接，而要通过铜铝过渡接头进行连接。这种接头是用闪光焊或摩擦焊等方法焊成的一半是铜、一半是铝的连接板或连接管，应用时，铜导线接铜质端，铝导线接铝质端。三、导线在电杆上的排列方式对于三相四线制低压线路，常都采用水平排列，如图7-14(a)所示。由于中性线的电流在三相对称时为零，而且其截面也较小，机械强度较差，所以中性线一般架设在靠近电杆的位置...
