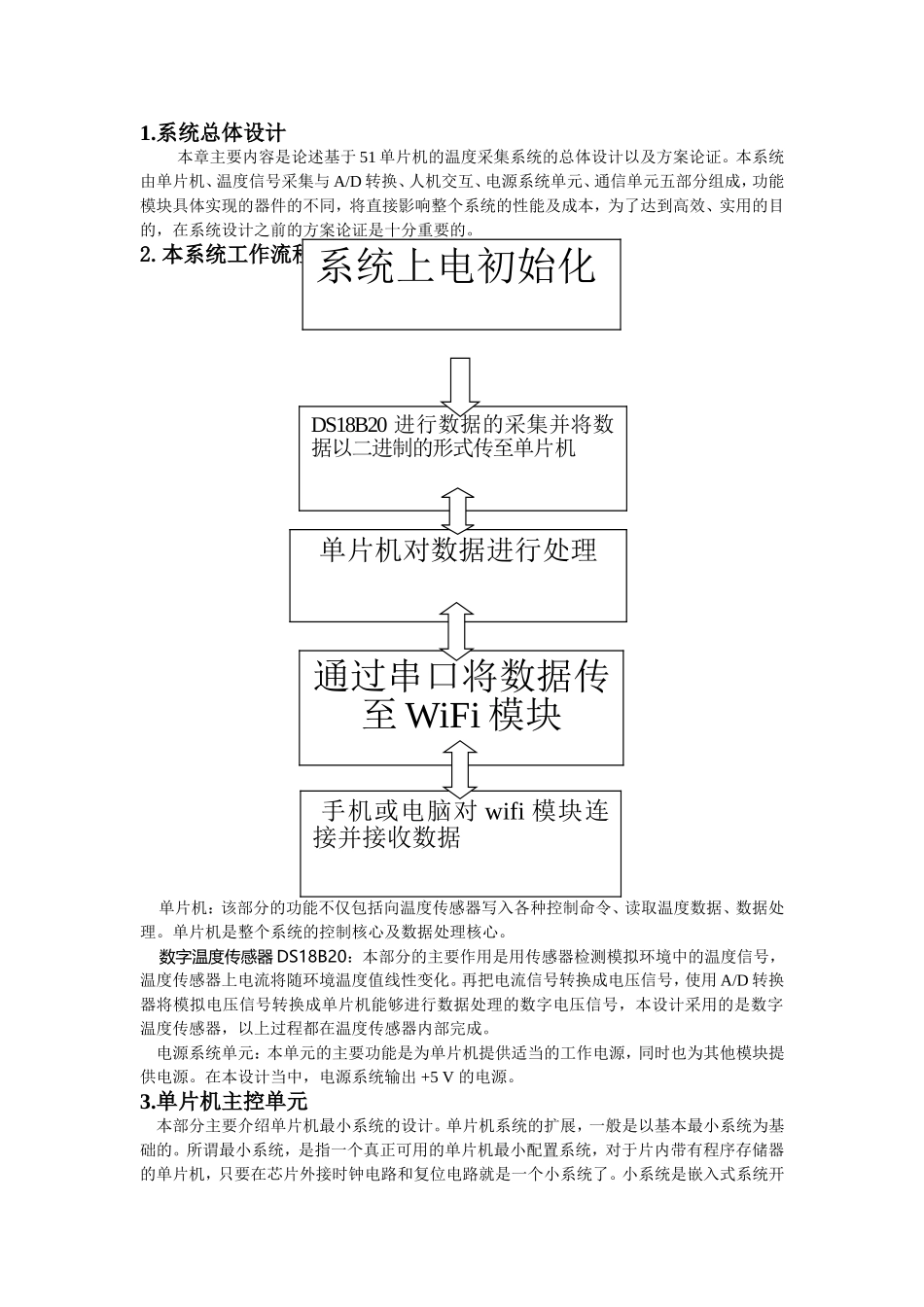

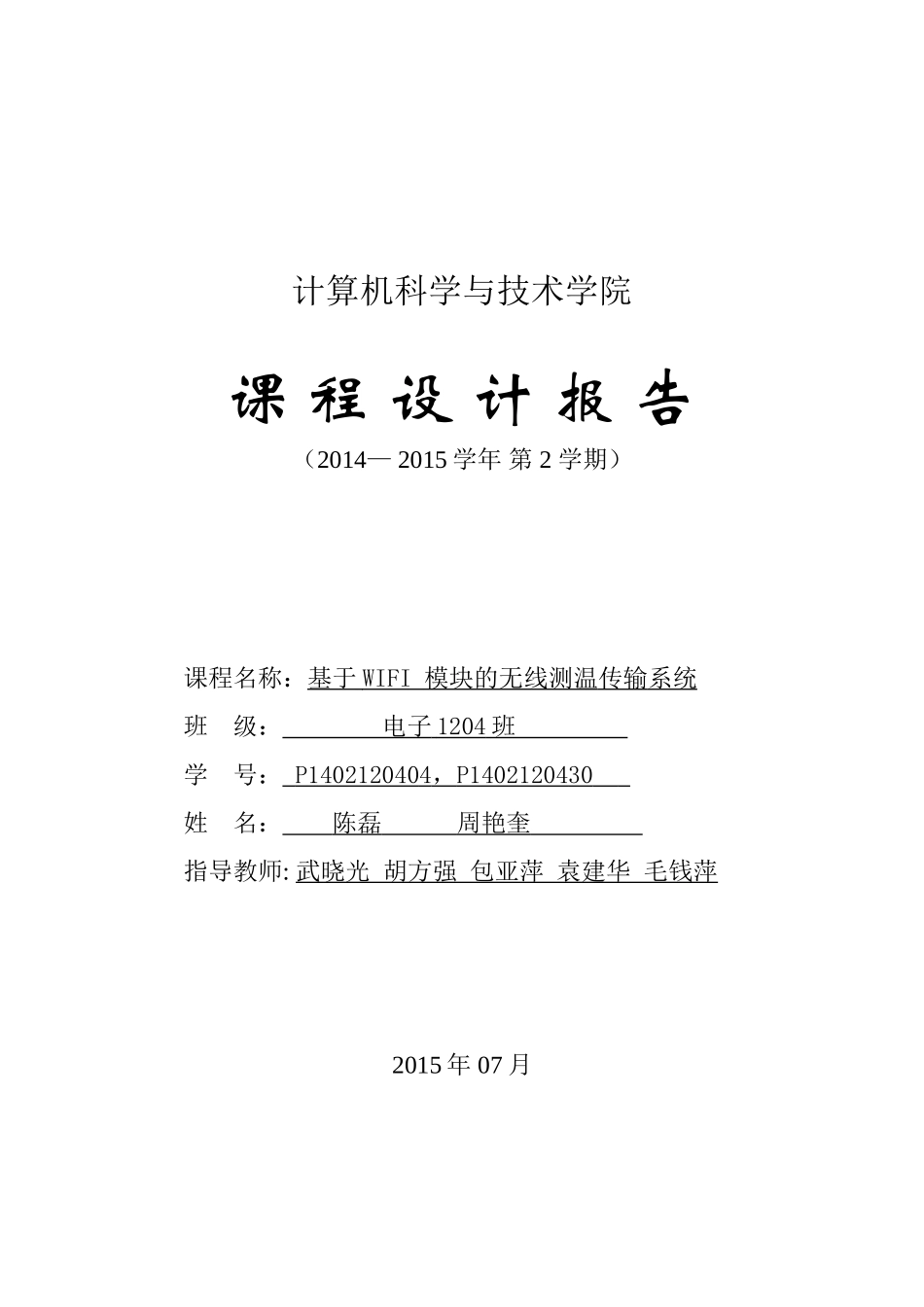

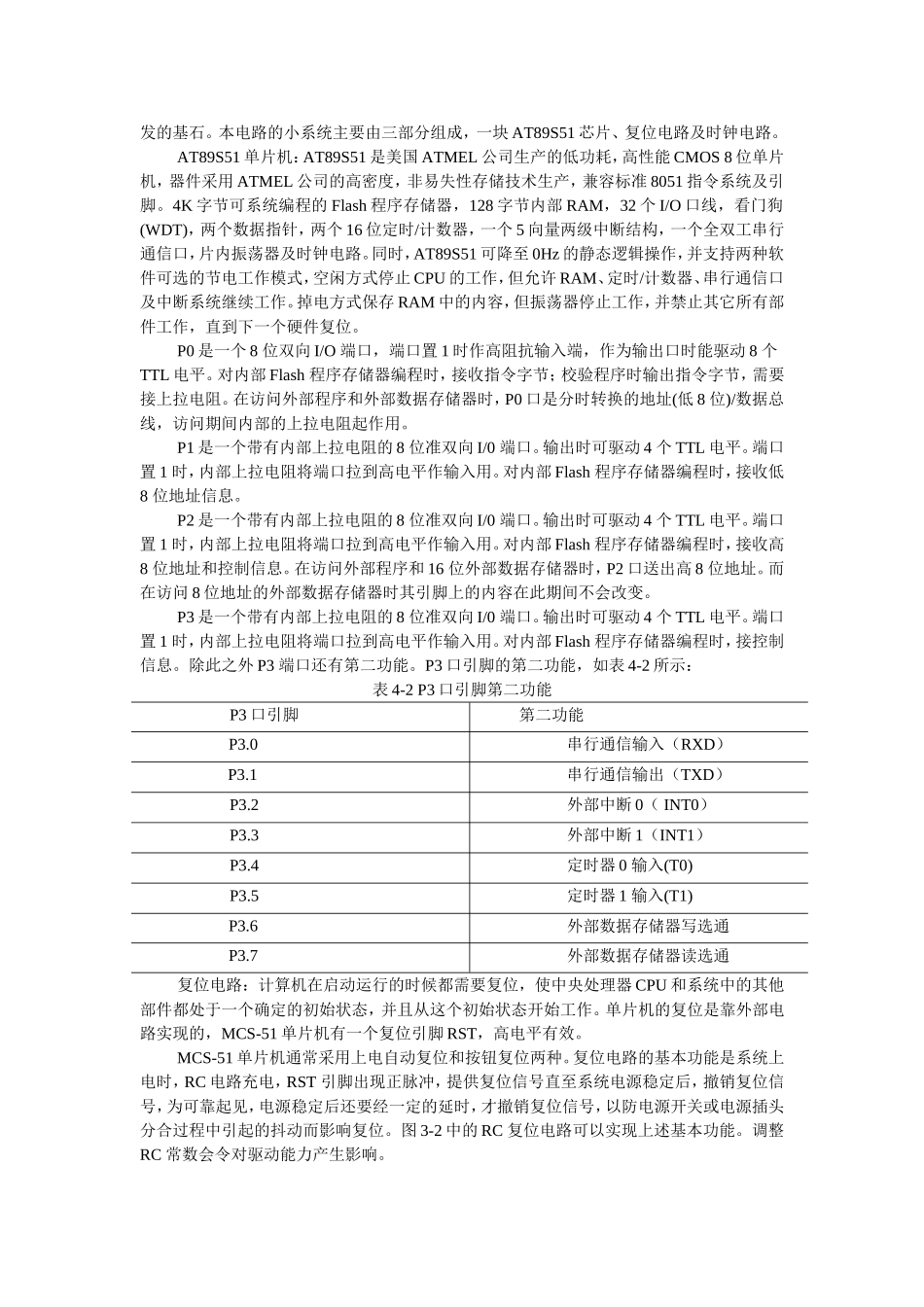

计算机科学与技术学院课程设计报告（2014—2015学年第2学期）课程名称：基于WIFI模块的无线测温传输系统班级：电子1204班学号：P1402120404，P1402120430姓名：陈磊周艳奎指导教师:武晓光胡方强包亚萍袁建华毛钱萍2015年07月1.系统总体设计本章主要内容是论述基于51单片机的温度采集系统的总体设计以及方案论证。本系统由单片机、温度信号采集与A/D转换、人机交互、电源系统单元、通信单元五部分组成，功能模块具体实现的器件的不同，将直接影响整个系统的性能及成本，为了达到高效、实用的目的，在系统设计之前的方案论证是十分重要的。2.本系统工作流程单片机：该部分的功能不仅包括向温度传感器写入各种控制命令、读取温度数据、数据处理。单片机是整个系统的控制核心及数据处理核心。数字温度传感器DS18B20：本部分的主要作用是用传感器检测模拟环境中的温度信号，温度传感器上电流将随环境温度值线性变化。再把电流信号转换成电压信号，使用A/D转换器将模拟电压信号转换成单片机能够进行数据处理的数字电压信号，本设计采用的是数字温度传感器，以上过程都在温度传感器内部完成。电源系统单元：本单元的主要功能是为单片机提供适当的工作电源，同时也为其他模块提供电源。在本设计当中，电源系统输出+5V的电源。3.单片机主控单元本部分主要介绍单片机最小系统的设计。单片机系统的扩展，一般是以基本最小系统为基础的。所谓最小系统，是指一个真正可用的单片机最小配置系统，对于片内带有程序存储器的单片机，只要在芯片外接时钟电路和复位电路就是一个小系统了。小系统是嵌入式系统开系统上电初始化DS18B20进行数据的采集并将数据以二进制的形式传至单片机单片机对数据进行处理手机或电脑对wifi模块连接并接收数据通过串口将数据传至WiFi模块发的基石。本电路的小系统主要由三部分组成，一块AT89S51芯片、复位电路及时钟电路。AT89S51单片机：AT89S51是美国ATMEL公司生产的低功耗，高性能CMOS8位单片机，器件采用ATMEL公司的高密度，非易失性存储技术生产，兼容标准8051指令系统及引脚。4K字节可系统编程的Flash程序存储器，128字节内部RAM，32个I/O口线，看门狗(WDT)，两个数据指针，两个16位定时/计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，AT89S51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式，空闲方式停止CPU的工作，但允许RAM、定时/计数器、串行通信口及中断系统继续工作。掉电方式保存RAM中的内容，但振荡器停止工作，并禁止其它所有部件工作，直到下一个硬件复位。P0是一个8位双向I/O端口，端口置1时作高阻抗输入端，作为输出口时能驱动8个TTL电平。对内部Flash程序存储器编程时，接收指令字节；校验程序时输出指令字节，需要接上拉电阻。在访问外部程序和外部数据存储器时，P0口是分时转换的地址(低8位)/数据总线，访问期间内部的上拉电阻起作用。P1是一个带有内部上拉电阻的8位准双向I/0端口。输出时可驱动4个TTL电平。端口置1时，内部上拉电阻将端口拉到高电平作输入用。对内部Flash程序存储器编程时，接收低8位地址信息。P2是一个带有内部上拉电阻的8位准双向I/0端口。输出时可驱动4个TTL电平。端口置1时，内部上拉电阻将端口拉到高电平作输入用。对内部Flash程序存储器编程时，接收高8位地址和控制信息。在访问外部程序和16位外部数据存储器时，P2口送出高8位地址。而在访问8位地址的外部数据存储器时其引脚上的内容在此期间不会改变。P3是一个带有内部上拉电阻的8位准双向I/0端口。输出时可驱动4个TTL电平。端口置1时，内部上拉电阻将端口拉到高电平作输入用。对内部Flash程序存储器编程时，接控制信息。除此之外P3端口还有第二功能。P3口引脚的第二功能，如表4-2所示：表4-2P3口引脚第二功能P3口引脚第二功能P3.0串行通信输入（RXD）P3.1串行通信输出（TXD）P3.2外部中断0（INT0）P3.3外部中断1（INT1）P3.4定时器0输入(T0)P3.5定时器1输入(T1)P3.6外部数据存储器写选通P3.7外部数据存储器读选通复位电路：计算机在启动运行的时候都需要复位，使中央处理器CPU和系统中的其他部件都处于一个确定的初...
