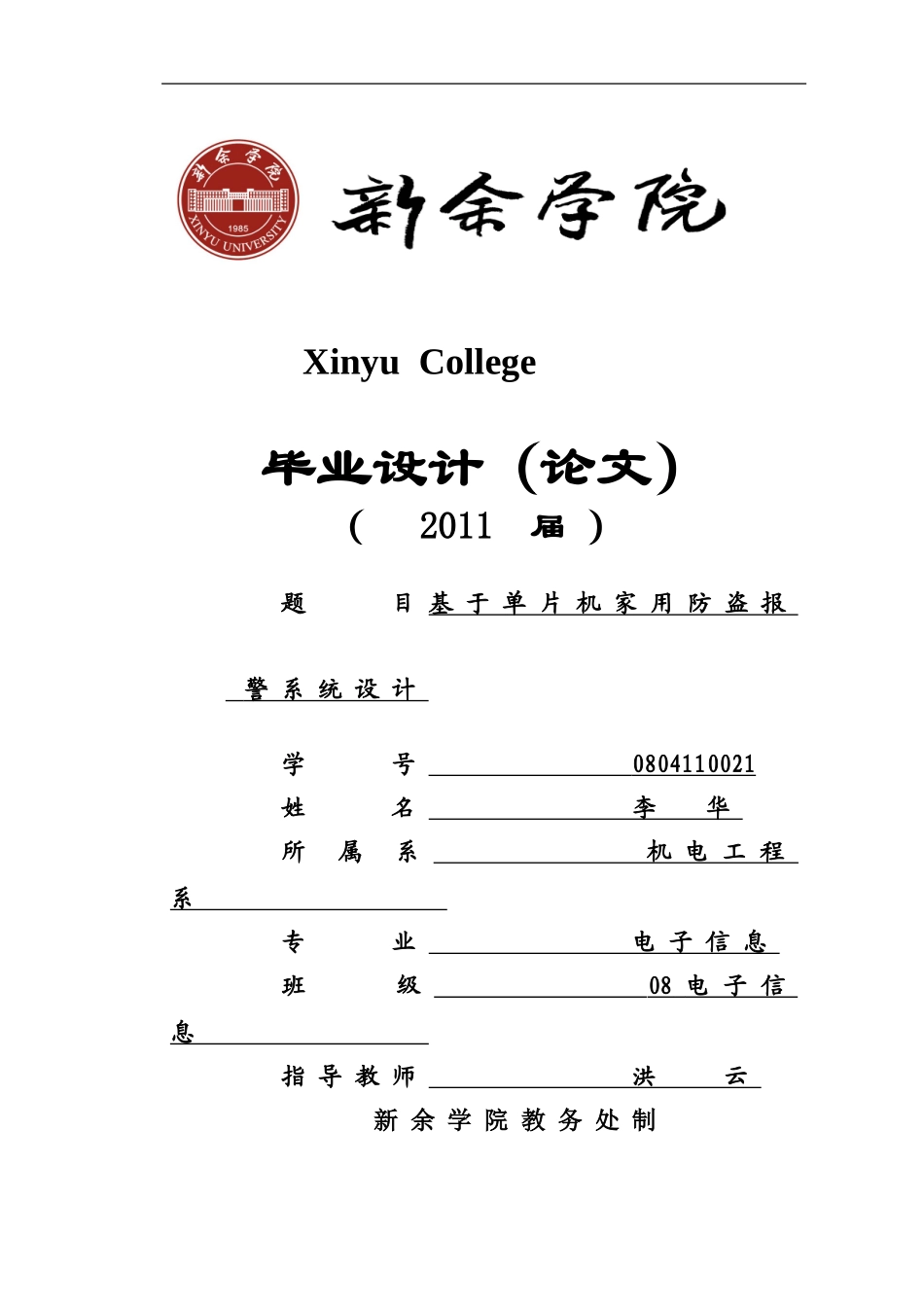

基于单片机家用防盗报警系统设计_第1页
1/34

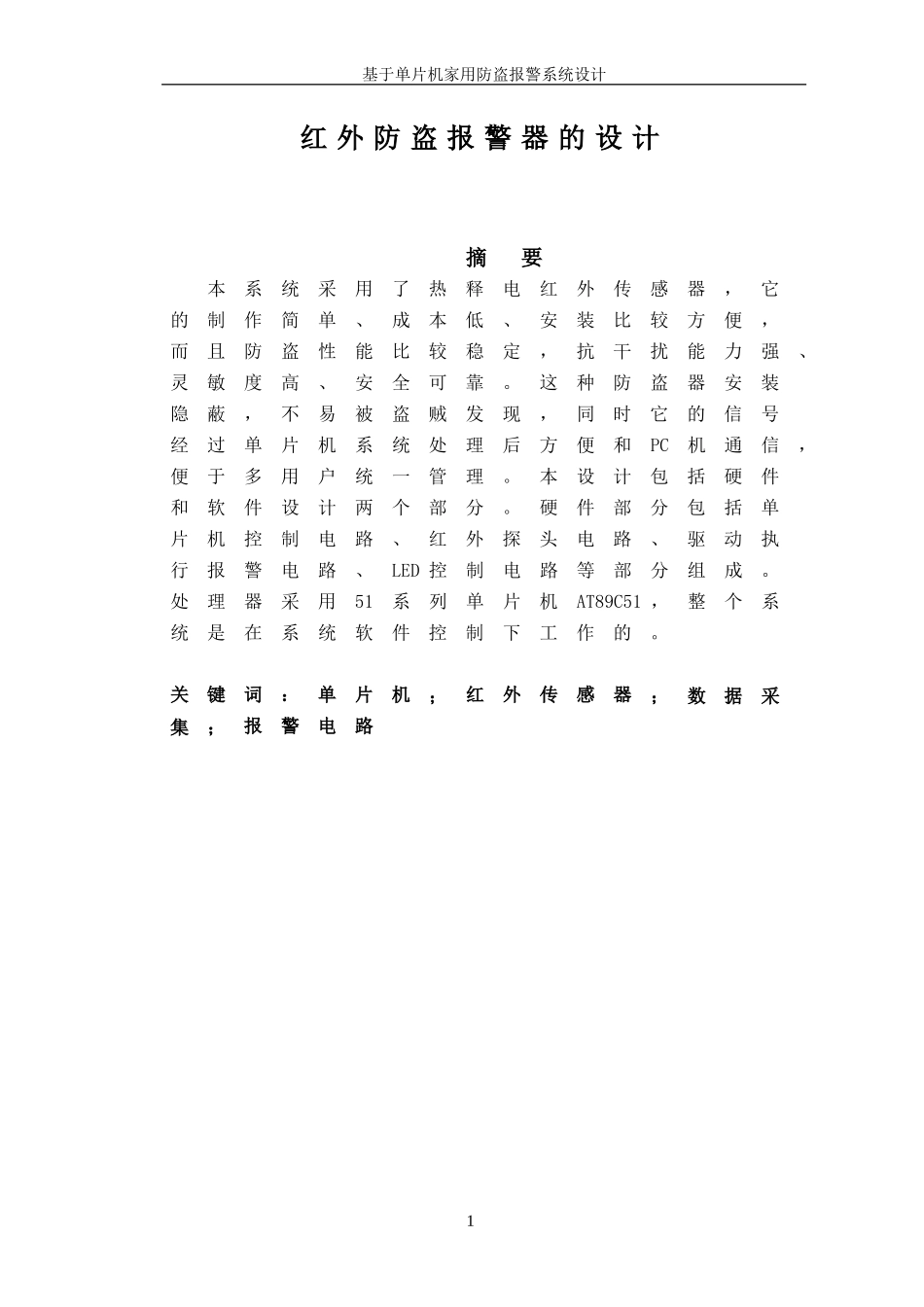

基于单片机家用防盗报警系统设计_第2页
2/34

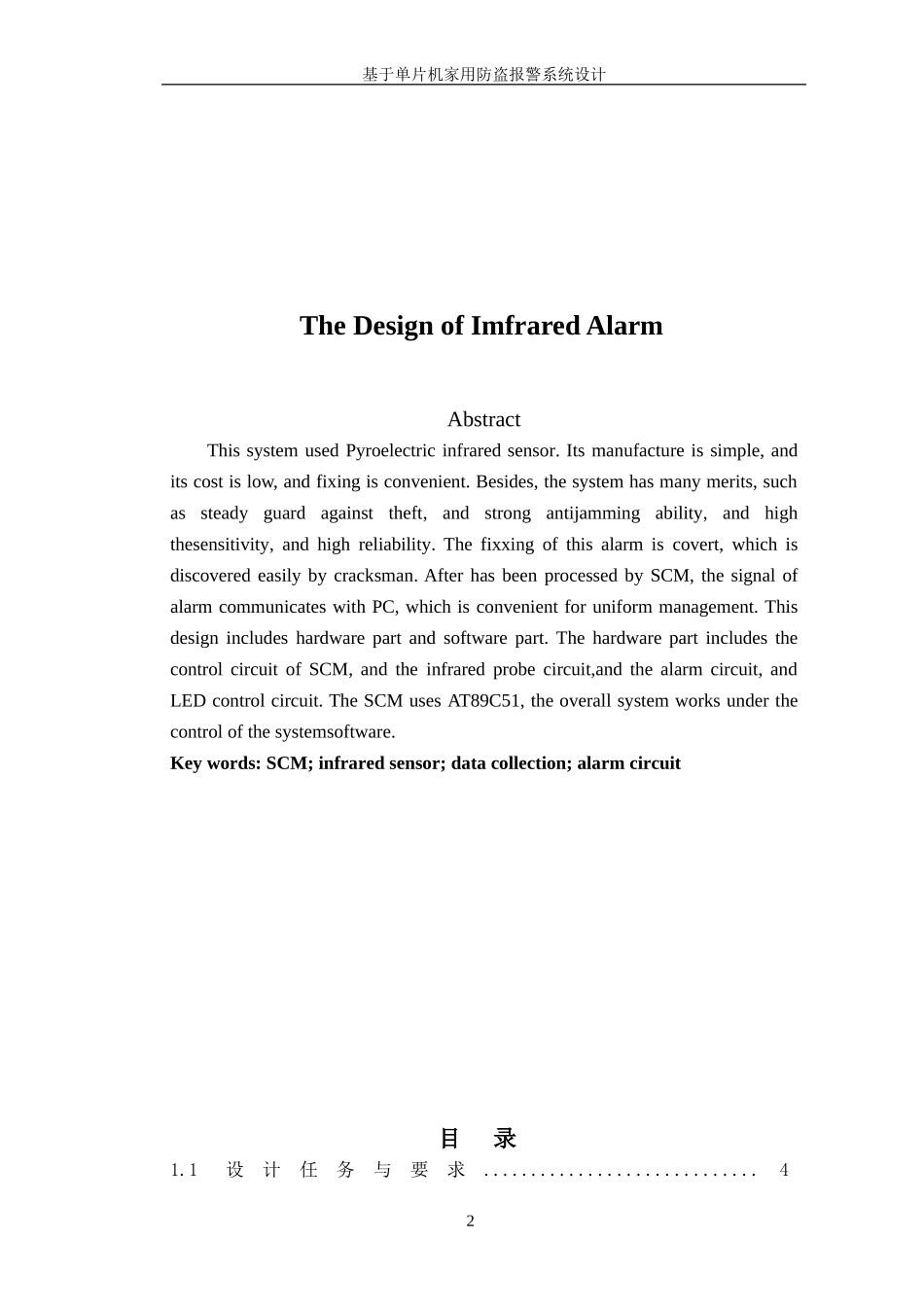

基于单片机家用防盗报警系统设计_第3页
3/34
XinyuCollege毕业设计(论文)(2011届)题目基于单片机家用防盗报警系统设计学号0804110021姓名李华所属系机电工程系专业电子信息班级08电子信息指导教师洪云新余学院教务处制基于单片机家用防盗报警系统设计红外防盗报警器的设计摘要本系统采用了热释电红外传感器,它的制作简单、成本低、安装比较方便,而且防盗性能比较稳定,抗干扰能力强、灵敏度高、安全可靠。这种防盗器安装隐蔽,不易被盗贼发现,同时它的信号经过单片机系统处理后方便和PC机通信,便于多用户统一管理。本设计包括硬件和软件设计两个部分。硬件部分包括单片机控制电路、红外探头电路、驱动执行报警电路、LED控制电路等部分组成。处理器采用51系列单片机AT89C51,整个系统是在系统软件控制下工作的。关键词:单片机;红外传感器;数据采集;报警电路1基于单片机家用防盗报警系统设计TheDesignofImfraredAlarmAbstractThissystemusedPyroelectricinfraredsensor.Itsmanufactureissimple,anditscostislow,andfixingisconvenient.Besides,thesystemhasmanymerits,suchassteadyguardagainsttheft,andstrongantijammingability,andhighthesensitivity,andhighreliability.Thefixxingofthisalarmiscovert,whichisdiscoveredeasilybycracksman.AfterhasbeenprocessedbySCM,thesignalofalarmcommunicateswithPC,whichisconvenientforuniformmanagement.Thisdesignincludeshardwarepartandsoftwarepart.ThehardwarepartincludesthecontrolcircuitofSCM,andtheinfraredprobecircuit,andthealarmcircuit,andLEDcontrolcircuit.TheSCMusesAT89C51,theoverallsystemworksunderthecontrolofthesystemsoftware.Keywords:SCM;infraredsensor;datacollection;alarmcircuit目录1.1设计任务与要求.............................42基于单片机家用防盗报警系统设计2基础知识介绍...................................62.1热释电红外传感器简单介绍.........62.2PIR的原理特性...................................62.3AT89C51单片机简单概述.......................72.3.1AT89C51单片机的结构.........................72.3.2AT89C51管脚说明.......................83方案设计.........................................113.1总体设计思路...............................113.2具体电路模块设计.......................123.2.1热释电红外传感器原理...123.2.2放大电路的设计...............133.2.3时钟电路的设计...............133.2.4复位电路的设计...............143.2.5发光二极管报警电路的设计153.2.6声音报警电路的设计.......153.3系统硬件电路的选择及说明.......153.4软件的程序实现...........................163.4.1主程序工作流程图...........165总结.................................................206参考文献.........................................21附录一设计编程程序.....................22附录二单片机控制的红外防盗报警器原理图.................................................24附录三单片机控制的红外防盗报警器PCB图.....................................................25附录四Proteus仿真原理图.................263基于单片机家用防盗报警系统设计1引言随着社会的不断进步和科学技术、经济的不断发展,人们生活水平得到很大的提高,对私有财产的保护意识在不断的增强,因而对防盗措施提出了新的要求。本设计就是为了满足现代住宅防盗的需要而设计的家庭式电子防盗系统。就目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器,但这几种比较常见的报警器都存在一些缺点。而本设计中所使用的红外线是不可见光,有很强的隐蔽性和保密性,因此在防盗、警戒等安保装置中得到了广泛的应用。这种热释电红外传感器能以非接触形式检测出人体辐射的红外线,并将其转变为电压信号,同时,热释电红外传感器既可用于防盗报警装置,也可用于制动控制、接近开关、遥测等领域。1.1设计任务与要求4基于单片机家用防盗报警系统设计(1)该设计包括硬件...
