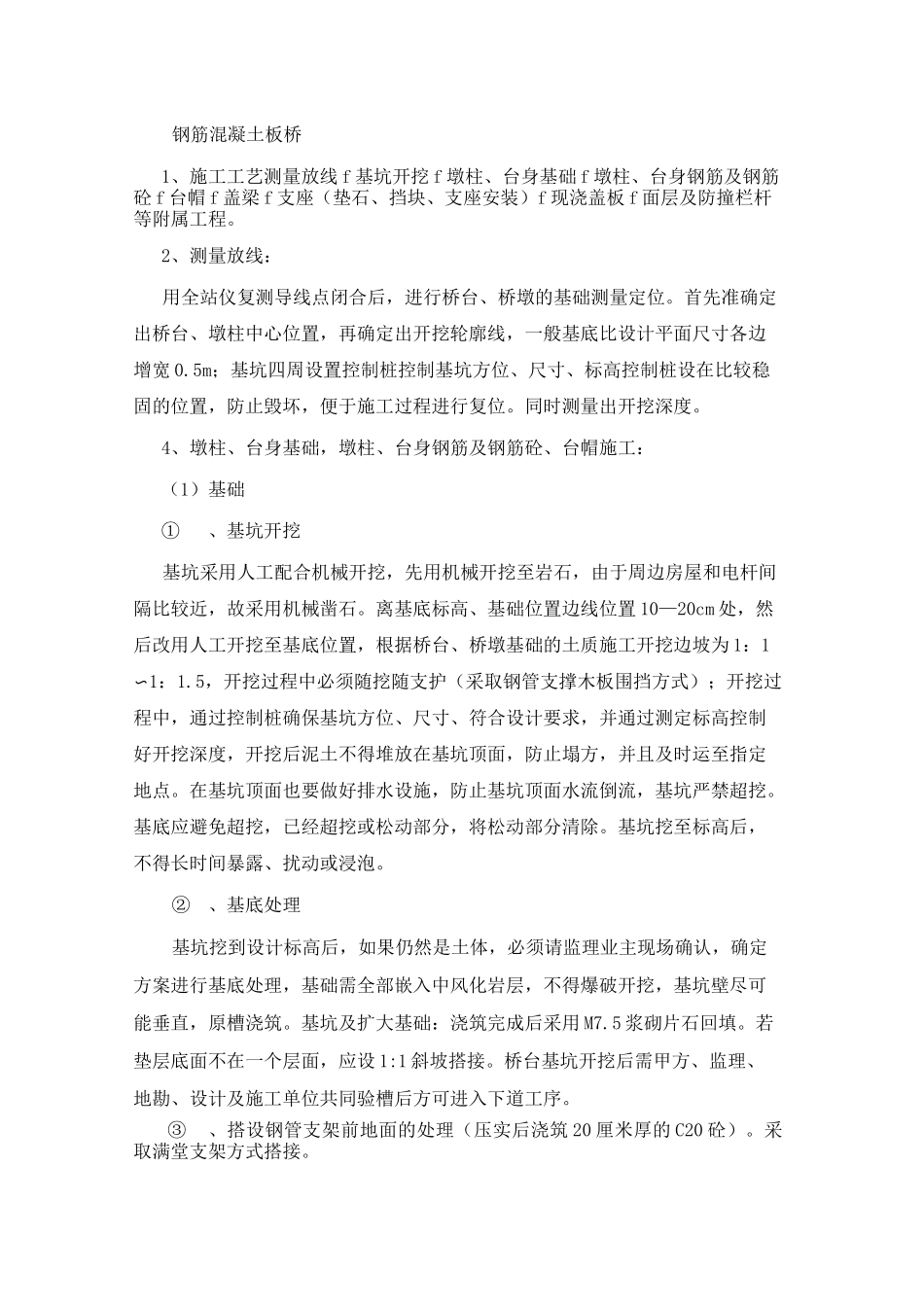

钢筋混凝土板桥1、施工工艺测量放线f基坑开挖f墩柱、台身基础f墩柱、台身钢筋及钢筋砼f台帽f盖梁f支座（垫石、挡块、支座安装）f现浇盖板f面层及防撞栏杆等附属工程。2、测量放线：用全站仪复测导线点闭合后，进行桥台、桥墩的基础测量定位。首先准确定出桥台、墩柱中心位置，再确定出开挖轮廓线，一般基底比设计平面尺寸各边增宽0.5m；基坑四周设置控制桩控制基坑方位、尺寸、标高控制桩设在比较稳固的位置，防止毁坏，便于施工过程进行复位。同时测量出开挖深度。4、墩柱、台身基础，墩柱、台身钢筋及钢筋砼、台帽施工：（1）基础①、基坑开挖基坑采用人工配合机械开挖，先用机械开挖至岩石，由于周边房屋和电杆间隔比较近，故采用机械凿石。离基底标高、基础位置边线位置10—20cm处，然后改用人工开挖至基底位置，根据桥台、桥墩基础的土质施工开挖边坡为1：1〜1：1.5，开挖过程中必须随挖随支护（采取钢管支撑木板围挡方式）；开挖过程中，通过控制桩确保基坑方位、尺寸、符合设计要求，并通过测定标高控制好开挖深度，开挖后泥土不得堆放在基坑顶面，防止塌方，并且及时运至指定地点。在基坑顶面也要做好排水设施，防止基坑顶面水流倒流，基坑严禁超挖。基底应避免超挖，已经超挖或松动部分，将松动部分清除。基坑挖至标高后，不得长时间暴露、扰动或浸泡。②、基底处理基坑挖到设计标高后，如果仍然是土体，必须请监理业主现场确认，确定方案进行基底处理，基础需全部嵌入中风化岩层，不得爆破开挖，基坑壁尽可能垂直，原槽浇筑。基坑及扩大基础：浇筑完成后采用M7.5浆砌片石回填。若垫层底面不在一个层面，应设1:1斜坡搭接。桥台基坑开挖后需甲方、监理、地勘、设计及施工单位共同验槽后方可进入下道工序。③、搭设钢管支架前地面的处理（压实后浇筑20厘米厚的C20砼）。采取满堂支架方式搭接。（2）、桥身①A、钢筋的制作安装：a、首先对使用的钢筋进行清洁，将表面的油渍、漆皮、鳞锈等清除干净，对需要调直的钢筋进行调直处理。b、钢筋的弯制和末端的弯勾严格按照《公路桥涵施工技术规范》（JTJ041-2000）施工。c、钢筋的接头一般采用绑丝绑扎，重要部位的接头应进行焊接。d、设计沉降缝处钢筋骨架应断开，断头处应做弯钩处理，沉降缝与台身保持一致,上下竖直。e、钢筋骨架的焊接、拼装在工作台上进行，预制成的钢筋骨架必须具有足够的刚度和稳定性，以便在运送、调装和浇筑砼时不至松散、移位、变形，必要时在钢筋骨架的某些连接点处加以焊接或增设加强钢筋。f、钢筋安装时，钢筋与模板间采用由专业厂家生产的高强砼垫块，以此来保证保护层厚度。非焊接钢筋骨架的多层钢筋之间应用短钢筋支垫，以保证位置准确。g、在浇筑砼之前，对安装好的钢筋和预埋件会同监理工程师进行检查，检测内容如下所示：②支立模板a、支模板时，必须严格按施工要求进行，墩柱钢模必须连接紧密，桥台模板四周横杆使用钢管，立杆、背带杆使用方木进行加固，模板立好后对结构尺寸、中心位置、标高、拼接质量、平整度进行检查，保证其在误差允许范围之内，并做好预埋钢筋布置。b、模板采用新制作的组合式钢模，用脚手架配合安装，其必须有一定的强度、刚度和稳定性，能可靠的承受施工过程中可能产生的各项荷载，并保证不发生变形；C、支模要保证工程结构的设计形状、尺寸及部位之间的位置正确;d、模板所用支撑脚手架或对拉螺栓必须坚固可靠；同时要对其稳固性进行检查，防止在施工中模板跑模、涨模，采用①14的对拉杆进行加固处理，带帽拉杆穿入PVC管，使用蝴蝶卡扣在钢管上，钢管为双排钢管。e、模板制作应力求简单、拆装方便，能多次周转使用，且模板接缝能保证严密而不漏浆；f、模板表面平整，接缝平整，连接位置准确；g、模板高度应与砼面层高度相同，模板两侧用钢管打入地基土层中，固定安牢；模板在使用前除锈，经监理工程师同意的脱模剂，以保证混凝土表面的外观质量。模板工序完成经自检合格后，报监理工程师验收，合格后方可进行砼浇筑工作。（2）砼浇筑浇筑基础砼混凝土在拌和站集中拌制，由混凝土运输车运送到施工现场，放入吊料斗，采用吊车吊送到模板内放入。砼的振捣采用插入式振动...
