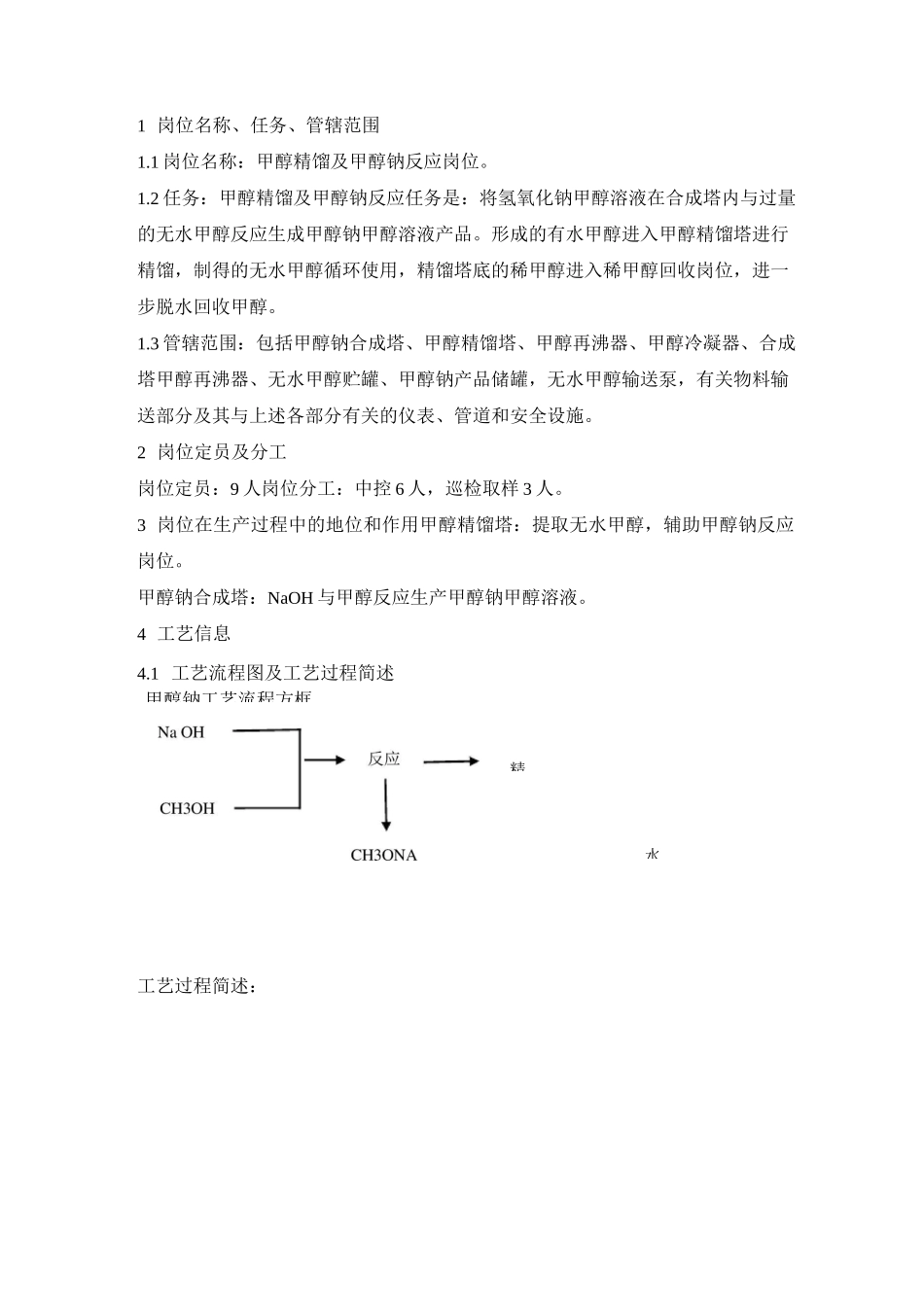

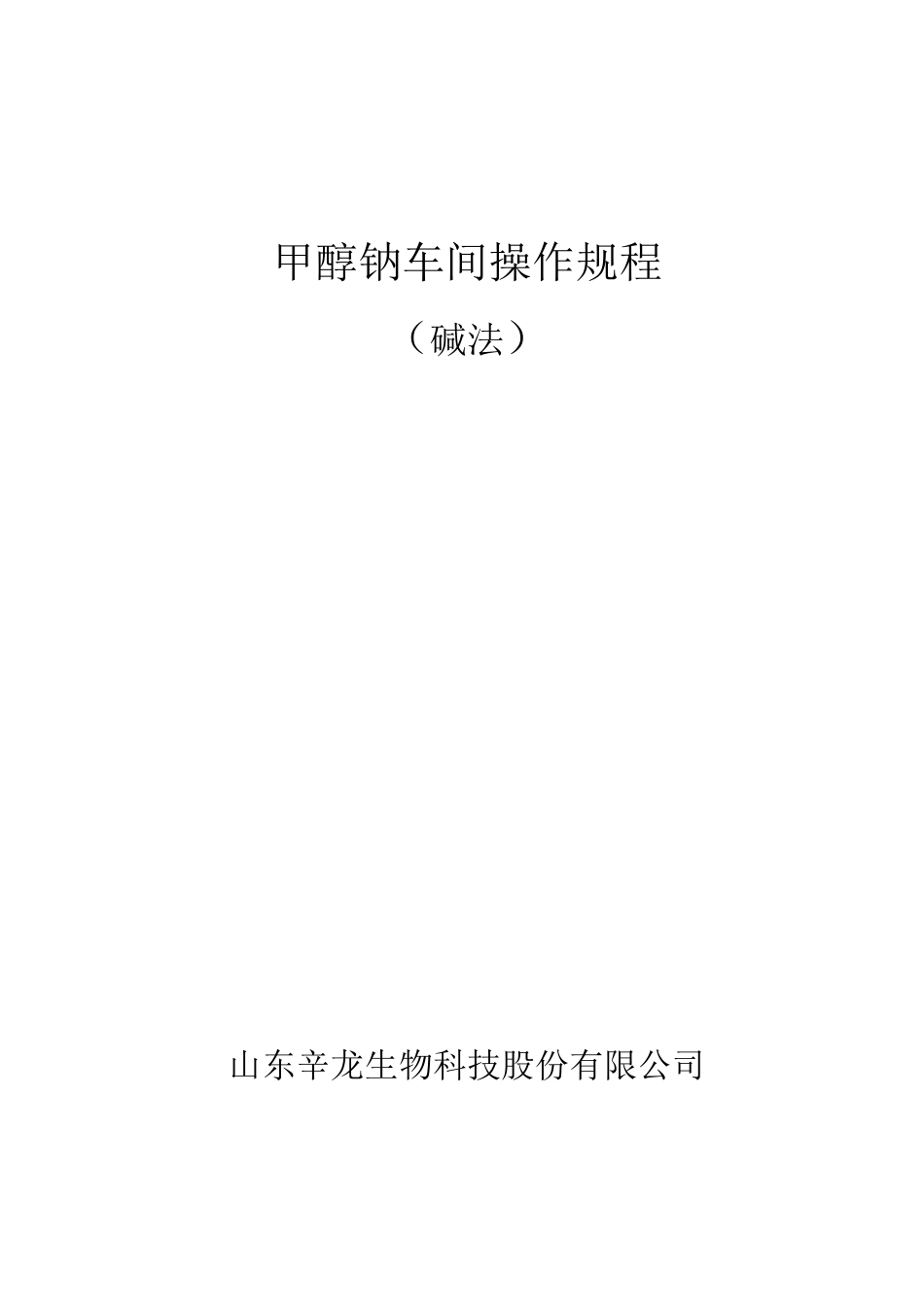

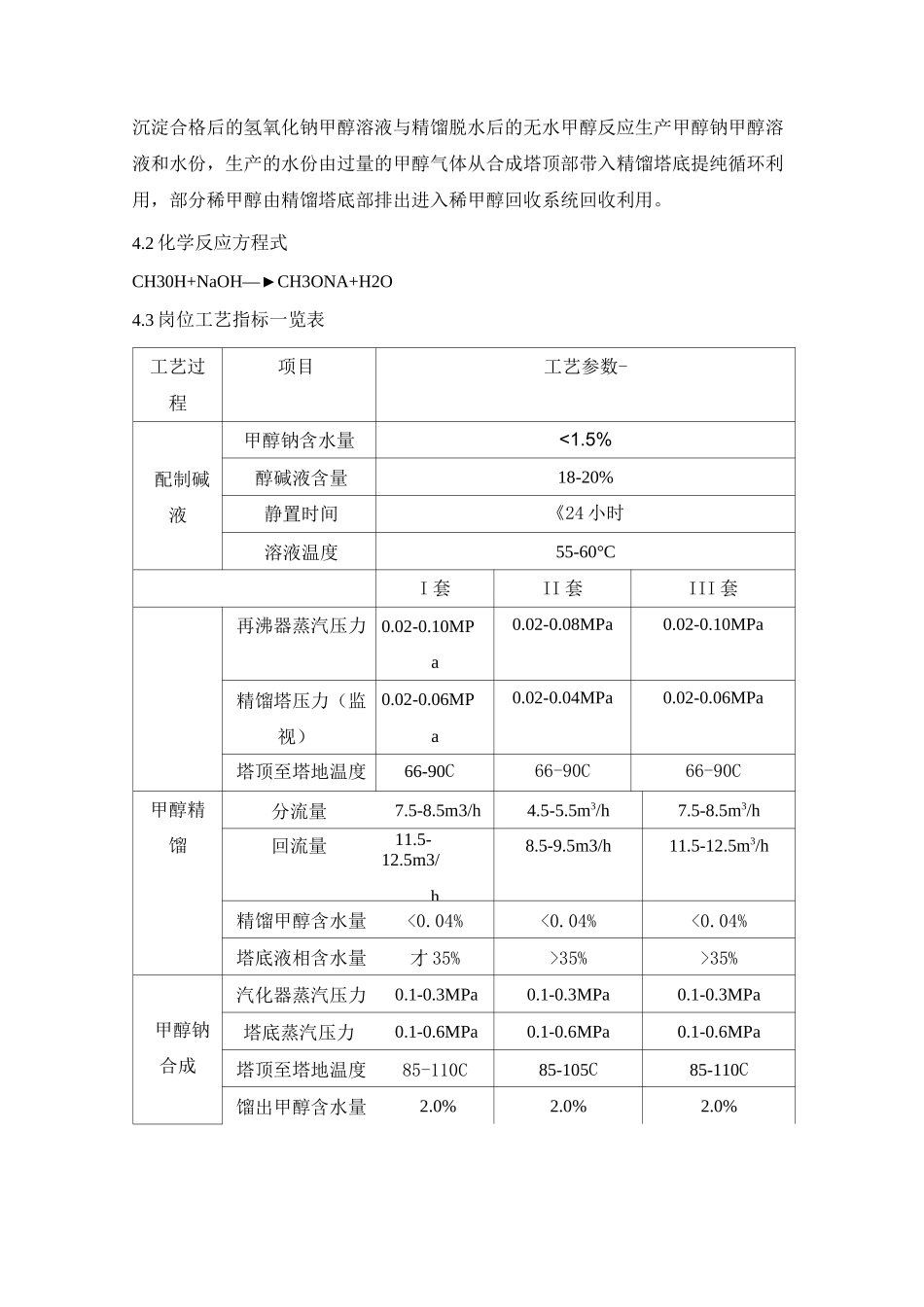

甲醇钠车间操作规程（碱法）山东辛龙生物科技股份有限公司水1岗位名称、任务、管辖范围1.1岗位名称：甲醇精馏及甲醇钠反应岗位。1.2任务：甲醇精馏及甲醇钠反应任务是：将氢氧化钠甲醇溶液在合成塔内与过量的无水甲醇反应生成甲醇钠甲醇溶液产品。形成的有水甲醇进入甲醇精馏塔进行精馏，制得的无水甲醇循环使用，精馏塔底的稀甲醇进入稀甲醇回收岗位，进一步脱水回收甲醇。1.3管辖范围：包括甲醇钠合成塔、甲醇精馏塔、甲醇再沸器、甲醇冷凝器、合成塔甲醇再沸器、无水甲醇贮罐、甲醇钠产品储罐，无水甲醇输送泵，有关物料输送部分及其与上述各部分有关的仪表、管道和安全设施。2岗位定员及分工岗位定员：9人岗位分工：中控6人，巡检取样3人。3岗位在生产过程中的地位和作用甲醇精馏塔：提取无水甲醇，辅助甲醇钠反应岗位。甲醇钠合成塔：NaOH与甲醇反应生产甲醇钠甲醇溶液。4工艺信息4.1工艺流程图及工艺过程简述工艺过程简述：甲醇钠工艺流程方框精沉淀合格后的氢氧化钠甲醇溶液与精馏脱水后的无水甲醇反应生产甲醇钠甲醇溶液和水份，生产的水份由过量的甲醇气体从合成塔顶部带入精馏塔底提纯循环利用，部分稀甲醇由精馏塔底部排出进入稀甲醇回收系统回收利用。4.2化学反应方程式CH30H+NaOH—►CH3ONA+H2O4.3岗位工艺指标一览表工艺过程项目工艺参数-配制碱液甲醇钠含水量<1.5%醇碱液含量18-20%静置时间《24小时溶液温度55-60°CI套II套III套再沸器蒸汽压力0.02-0.10MPa0.02-0.08MPa0.02-0.10MPa精馏塔压力（监视）0.02-0.06MPa0.02-0.04MPa0.02-0.06MPa塔顶至塔地温度66-90C66-90C66-90C甲醇精馏分流量7.5-8.5m3/h4.5-5.5m3/h7.5-8.5m3/h回流量11.5-12.5m3/h8.5-9.5m3/h11.5-12.5m3/h精馏甲醇含水量<0.04%<0.04%<0.04%塔底液相含水量才35%>35%>35%甲醇钠合成汽化器蒸汽压力0.1-0.3MPa0.1-0.3MPa0.1-0.3MPa塔底蒸汽压力0.1-0.6MPa0.1-0.6MPa0.1-0.6MPa塔顶至塔地温度85-110C85-105C85-110C馏出甲醇含水量2.0%2.0%2.0%碱液喷淋量1600-2400L/h1000-1600L/h1600-2400L/h工艺指标偏离原因分析及处理措施：序号工艺项目偏离原因偏离原因分析处理措施1醇碱液含量含量偏低1•甲醇输入过量2.循环时间不足1反应主操时刻注意DCS上反应的时间、温度变化情况，及时取样；含量偏高1.甲醇输入偏少2.投氢氧化钠过量3•循环时间过长，取样不及时2.反应主操时刻注意DCS上的甲醇输入量；3.对操作人员定期进行安全技能培训。2溶液温度温度偏高1•单次甲醇输入过多2.冷凝效果不好1.反应主操时刻注意DCS上的甲醇输入量；2.反应主操时刻注意DCS上反应温度变化情况，及时开启循环水降温。3压力压力偏小蒸汽量不足1.及时与供气单位协调2.反应主操时刻注意DCS上压力变化情况，及时调整；3.对操作人员定期进行安全技能培训。压力偏大操作不精心，蒸汽调整不及时4温度温度偏低蒸汽量不足1.及时与供气单位协调2.反应主操时刻注意DCS上压力变化情况，及时调整；3.对操作人员定期进行安全技能培训。温度偏高操作不精心5分流里回流量流里偏小1•物料泵上料不足2.流量计不畅通1.换备用泵，及时交出修理；2.定期清理流量计流里偏大操作不精1.反应主操时刻注意DCS上流量变化情况，及时调整；2.对操作人员定期进行安全技能培训6精馏甲醇含水量高于0.04%操作不及时，系统不稳定。停喷淋，加大回流量。7塔底液相含水量高于35%设备出现故障/操作不精心停车查找原因检修精馏塔8馏出甲醇含水量低于2.0%无水甲醇不合格反应塔内部稳定操作不及时停喷淋，加大回流量及时调整系统参数9碱液喷淋喷淋量偏小1•物料泵上料不足2.流量计不畅通3.换备用泵，及时交出修理；4.定期清理流量计1.反应主操时刻注意DCS上压量喷淋量操作不精心力变化情况，及时调整；偏大2..对操作人员定期进行安全技能培训。5工艺操作方法及正常开停车程序5.1开车前的检查和准备5.1.1对检修过的设备、管线进行检查（做强度试验的设备要将水放净），确认无误后，对它们按吹扫规程进行吹扫，以清除设备、管线内的焊渣、尘土、杂物；5.1.2吹扫合格后，对检修过的设备、管线进行气密试验。讲系统充至安全压力，用肥皂水对每道焊缝、每个密封点进行检查，发现问...
