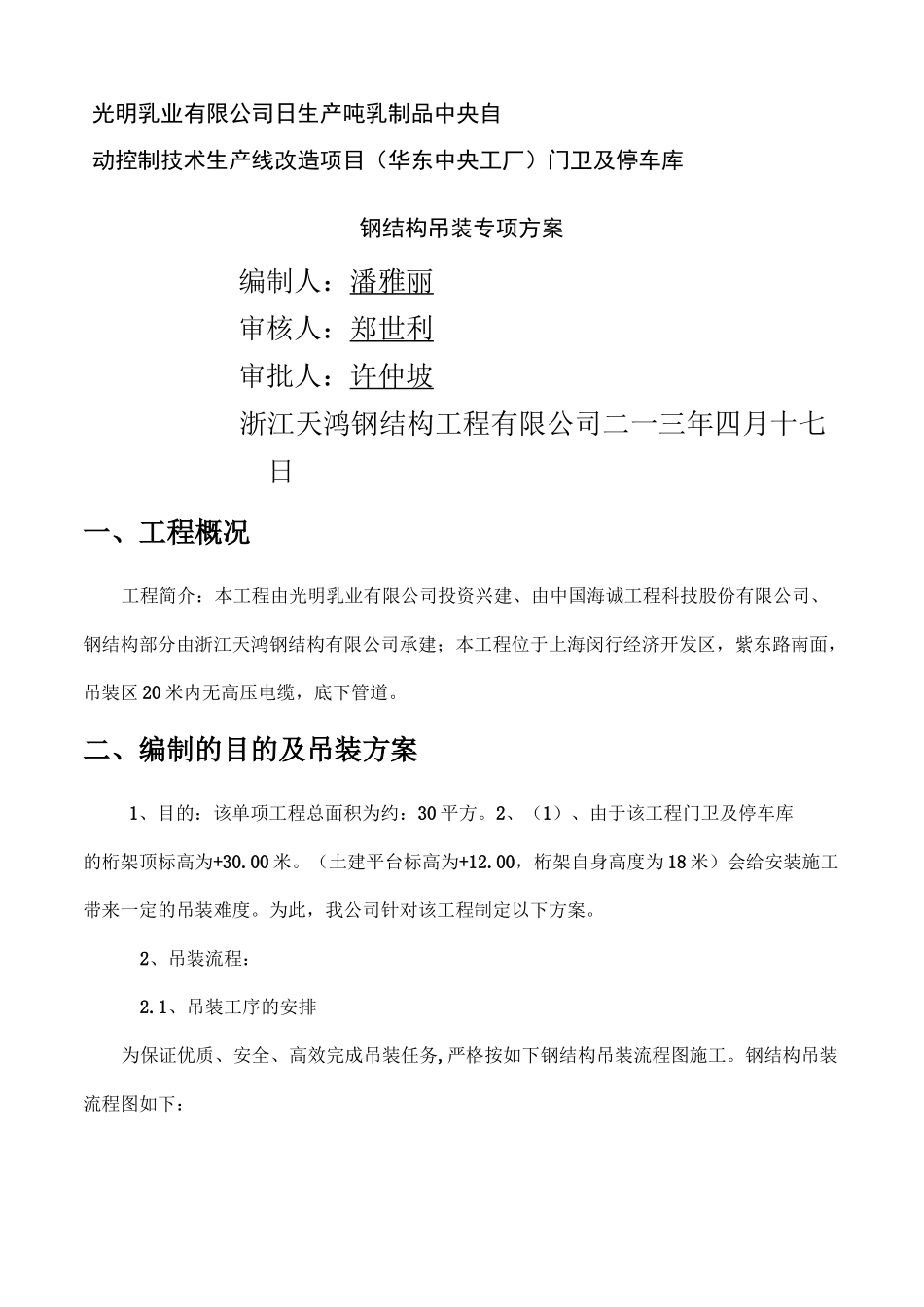

光明乳业有限公司日生产吨乳制品中央自动控制技术生产线改造项目(华东中央工厂)门卫及停车库钢结构吊装专项方案编制人:潘雅丽审核人:郑世利审批人:许仲坡浙江天鸿钢结构工程有限公司二一三年四月十七日一、工程概况工程简介:本工程由光明乳业有限公司投资兴建、由中国海诚工程科技股份有限公司、钢结构部分由浙江天鸿钢结构有限公司承建;本工程位于上海闵行经济开发区,紫东路南面,吊装区20米内无高压电缆,底下管道。二、编制的目的及吊装方案1、目的:该单项工程总面积为约:30平方。2、(1)、由于该工程门卫及停车库的桁架顶标高为+30.00米。(土建平台标高为+12.00,桁架自身高度为18米)会给安装施工带来一定的吊装难度。为此,我公司针对该工程制定以下方案。2、吊装流程:2.1、吊装工序的安排为保证优质、安全、高效完成吊装任务,严格按如下钢结构吊装流程图施工。钢结构吊装流程图如下:项目部、劳动力配备A.根据工程的具体情况,项目部人员配备如下:序号职务姓名备注项目经理许仲坡技术负责人郑世利施工员丁波安全员何曦质检员仇锦B.根据工程的具体情况,我公司将挑选有丰富经验施工人员组成钢结构吊装队。序号工种人数备注起重工安装工电焊工涂装工普工合计C.班长负责施工指挥、协调各工种间的联系,班组长是施工操作的组织者,对操作质量和安全负直接责任。D.吊车设二名起重工指挥持证上岗。非起重工严禁指挥起重设备。E.电工负责施工现场的电力供给、电气设备的正常运行和安全使用。F.对进场工人做好入场培训工作,并做好培训记录,不让任何一个未经安全培训的人员上岗作业。做好安全技术交底工作,下达任务的同时,必须有书面的安全注意事项及要求。进入工地必须戴安全帽,高处作业必须系安全带。G.认真学习有关安全操作规程,按规程规定操作施工,各工种在参加吊装过程中,必须设专人统一指挥,密切配合,设专职或兼职安全员。H.安全员加强施工人员班前与班后的安全教育及安全技术交底与检查工作,工作人员不准远离施工现场,防止意外事故发生。吊装时,未焊接牢固和未连接紧固的各种零部件不允许起吊作业。安装准备,构件在运输保证依据施工组织平面图,做好现场建筑物的防护、对作业范围内空中电缆设明显标志。做好现场的三通一平工作。安装前,要清除混凝土灰渣,设立基础定位线,要用红色油漆明显标示准确的“+”字轴线,以确保与钢梁轴线吻合。钢结构吊装前按照构件明细表核对进场构件,查验质量证明单和设计更改文件,检查验收构件在运输过程中造成的变形情况,并记录在案,发现问题及时进行矫正至合乎规定。对于基础和预埋件,应先检查复核轴线位置,高低偏差,平整度,标高,然后弹出十字中心线和引测标高(见图N0.1—A),并必须取得基础验收的合格资料。由于涉及到钢结构制作与安装两方面,又涉及到土建与钢结构之间的关系,因此它们之间的测量工具必须统一。志、绑扎要柱基固、两端伸出长度、绑扎方法、构件与构件之间垫块,产生变形,不损伤涂层。装卸及吊装工作中,钢丝绳与构件之间均须垫块依据现场,将构件堆放到指定位置。构件存放场地须平整坚实,无积水,构件堆放底层垫无油枕木,各层钢构件支点须在同一垂直线上,以防钢构件被压坏和变形。构件堆放后,设有明显标牌,标明构件的型号、规格、数量以便安装。机械设备准备A.对参与工程施工的机械设备、工机具要提前进行检修,做好检修和保养工作,确保完好无损提前进入现场。按照施工总平面布置图要求,将各种施工机械设备就位、固定。结构现场施工准备一次浇筑标高元成套供应,构件运输时根据长度、重±0.000基准标高上加以柱底标高为保证吊装工序按期实施,采取构件制造、与现场准备同期实施、构件运输与结构吊装同步进行的施工方法。原则上,运输进场的构件做到及时吊装,以减少构件在现场堆放的时间,使吊装机械充分利用作业平面,以提高吊装作业速度。安装前的准备工作()轴线的交接及复测对提供的定位轴线,会同建设单位、监理单位、总包单位及其它有关单位一起对定位轴线进行交接验线,做好记录,对定位轴线进行标记,并做好保护。根据提供的水准点(二级以上),用水准仪进行闭合测...
