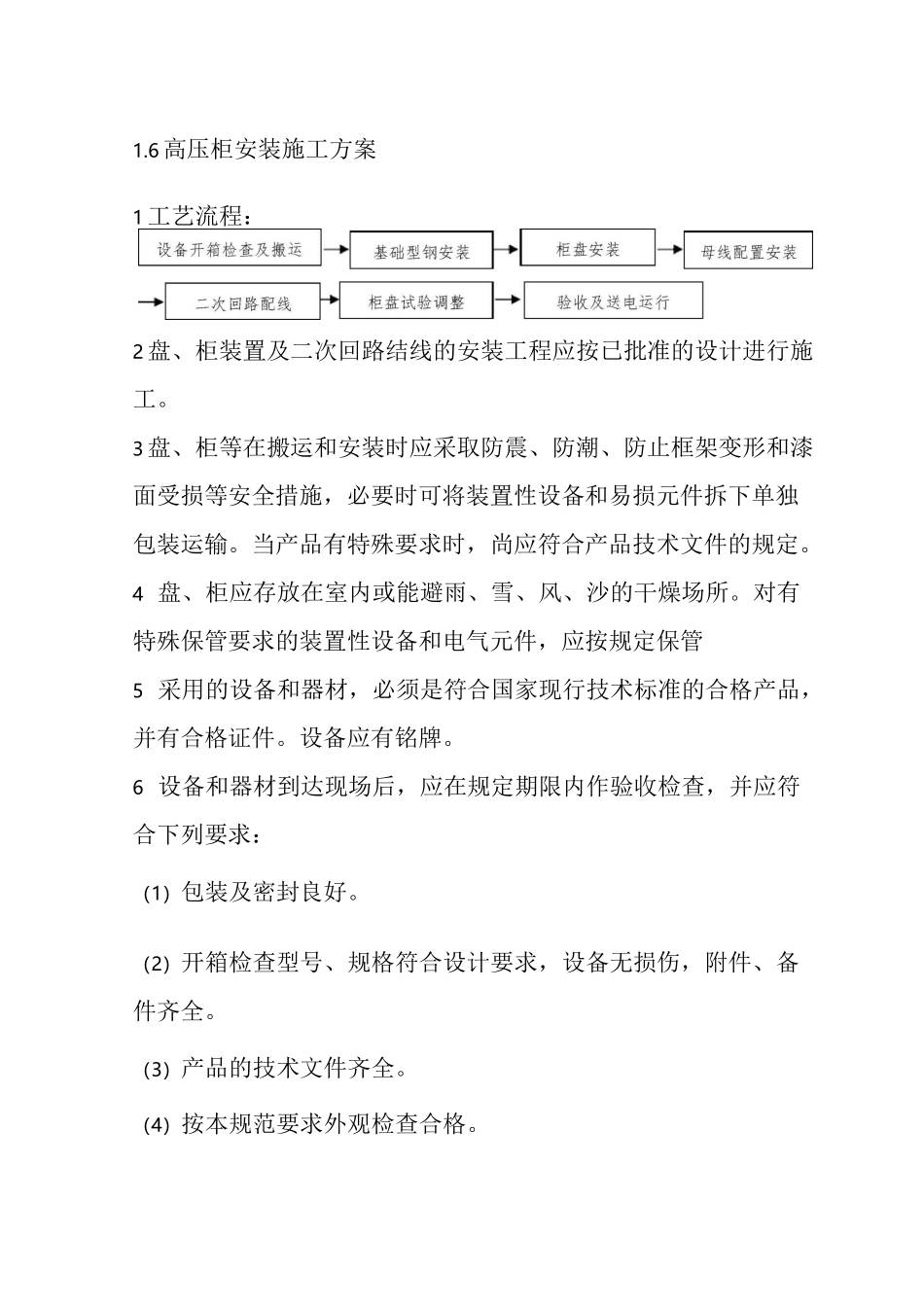

1.6高压柜安装施工方案1工艺流程：2盘、柜装置及二次回路结线的安装工程应按已批准的设计进行施工。3盘、柜等在搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等安全措施，必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特殊要求时，尚应符合产品技术文件的规定。4盘、柜应存放在室内或能避雨、雪、风、沙的干燥场所。对有特殊保管要求的装置性设备和电气元件，应按规定保管5采用的设备和器材，必须是符合国家现行技术标准的合格产品，并有合格证件。设备应有铭牌。6设备和器材到达现场后，应在规定期限内作验收检查，并应符合下列要求：（1）包装及密封良好。（2）开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全。（3）产品的技术文件齐全。（4）按本规范要求外观检查合格。7与盘、柜装置及二次回路结线安装工程有关的建筑工程的施工，应符合下列要求：（1）与盘、柜装置及二次回路结线安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。当设备或设计有特殊要求时，尚应满足其要求。（2）设备安装前建筑工程应具备下列条件：a•屋顶、楼板施工完毕，不得渗漏；b.结束室内地面工作，室内沟道无积水、杂物；c•预埋件及预留孔符合设计要求，预埋件应牢固；d.门窗安装完毕；e.进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。（3）对有特殊要求的设备，安装调试前建筑工程应具备下列条件：a•所有装饰工作完毕，清扫干净；b.装有空调或通风装置等特殊设施的，应安装完毕，投入运行。8安装调试完毕后，建筑物中的预留孔洞及电缆管口，应做好封堵。9盘、柜的施工及验收，除按本规范规定执行外，尚应符合国家现行的有关标准规范的规定。10基础型钢的安装应符合下列要求：(1)允许偏差应符合下表的规定。(2)基础型钢安装后，其顶部宜高出抹平地面10mm；手车式成套柜按产品技术要求执行。基础型钢应有明显的可靠接地。基础型钢安装的允许偏差项目允许偏差mm/mmm/全长不直度<1<5水平度<1<5位置误差及不平行度<5注：环形布置按设计要求。11盘、柜单独或成列安装时，其垂直度、水平偏差以及盘柜面偏差和盘、柜间接缝的允许偏差应符合下表的规定。盘、柜安装的允许偏差项目允许偏差(mm)垂直度(每米)<1.5水平偏差相邻两盘顶部<2成列盘顶部<5盘间偏差相邻两盘边<1成列盘面<5盘间接缝<212盘、柜、台、箱的接地应牢固良好。装有电器的可开启的门，应以裸铜软线与接地的金属构架可靠地连接。成套柜应装有供检修用的接地装置。13成套柜的安装应符合下列要求：(1)机械闭锁、电气闭锁应动作准确、可靠。（2）动触头与静触头的中心线应一致，触头接触紧密。（3）二次回路辅助开关的切换接点应动作准确，接触可靠。（4）柜内照明齐全。14抽屉式配电柜的安装尚应符合下列要求：（1）抽屉推拉应灵活轻便，无卡阻、碰撞现象，抽屉应能互换。（2）抽屉的机械联锁或电气联锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开。（3）抽屉与柜体间的二次回路连接插件应接触良好。（4）抽屉与柜体间的接触及柜体、框架的接地应良好。15盘、柜的漆层应完整，无损伤。固定电器的支架等应刷漆。安装于同一室内且经常监视的盘、柜，其盘面颜色宜和谐一致。16盘柜上的电器安装应符合下列要求：（1）电器元件质量良好，型号、规格应符合设计要求，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好。（2）各电器应能单独拆装更换而不应影响其它电器及导线束的固定。（3）发热元件宜安装在散热良好的地方；两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。（4）熔断器的熔体规格、自动开关的整定值应符合设计要求。（5）切换压板应接触良好，相邻压板间应有足够安全距离，切换时不应碰及相邻的压板；对于一端带电的切换压板，应使在压板断开情况下，活动端不带电。（6）信号回路的信号灯、光字牌、电铃、电笛、事故电钟等应显示准确，工作可靠。（7）盘上装有装置性设备或其它有接地要求的电器，其外壳应可靠接地。（8）带有照明的封闭式盘、柜应保证照明完好。17端子排的安装应符合下...
