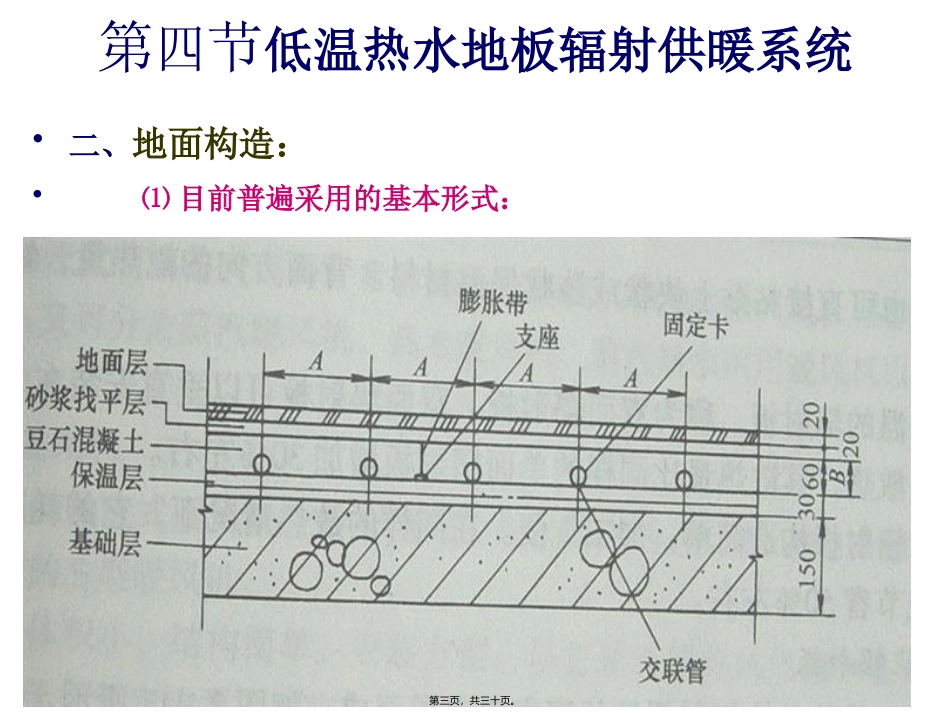

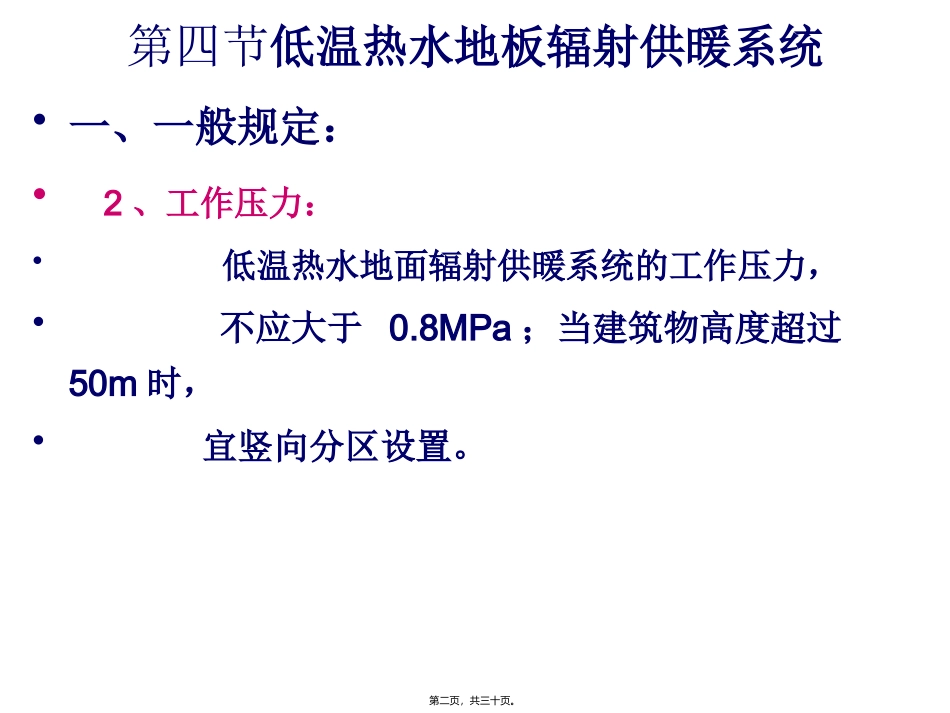

第四节低温热水地板辐射供暖系统•一、一般规定：•1、供、回水温度：•供水温度不应大于60℃，民用建筑供水温度宜采用35~~50℃，供回水温差不宜大于10℃。•地表面平均温度计算值见下表规定：•区域特征适宜范围最高限值人员经常停留区24~~~2628人员短期停留区28~~~3032浴室及游泳池30~~~3333无人停留区35~~~4042第一页，共三十页。第四节低温热水地板辐射供暖系统•一、一般规定：•2、工作压力：•低温热水地面辐射供暖系统的工作压力，•不应大于0.8MPa；当建筑物高度超过50m时，•宜竖向分区设置。第二页，共三十页。第四节低温热水地板辐射供暖系统•二、地面构造：•⑴目前普遍采用的基本形式：•第三页，共三十页。第四节低温热水地板辐射供暖系统•二、地面构造：•2、绝热层的设置要求：•A、与土壤相邻的地面，必须设绝热层，且绝热层下部必•须设防潮层。•B、直接与室外空气相邻的地板，必须设绝热层。•C、当工程允许地面按双向散热进行设计时，各楼层间的•楼板上部可不设绝热层。•第四页，共三十页。二、地面构造：•2、绝热层的设置要求：•D、绝热层通常采用的材料是：聚苯乙烯泡沫塑料板，其厚度•不应小于下表规定值。最小厚度表（mm）•••当工程条件允许时，宜在此基础上再增加10mm。•E、若采用发泡水泥作保温材料，厚度为40~~50mm。楼层之间楼板上的绝热层20与土壤或不采暖房间相邻的地板上的绝热层30与室外空气相邻的地板的绝热层40第五页，共三十页。第四节低温热水地板辐射供暖系统•二、地面构造：•3、填充层的设置要求：•A、设置位置：在绝热层的上部，加热管的空隙处，•B、采用的材料：•宜采用C15豆石混凝土，豆石的粒宜为5~~12mm。•C、厚度：•加热管的填充层不宜小于50mm；•当地面荷载大于40Kg/m2时，应会同结构设计人员•采取加固措施。•第六页，共三十页。第四节低温热水地板辐射供暖系统•二、地面构造：•3、填充层的设置要求：•D、施工要求：•混凝土填充层施工中，加热管内的水压不应低于0.6MPa；•填充层养护过程中，系统水压不应低于0.4MPa；•养护期不应少于21h，最早48h以后才能踩踏；•E、作用：•保护加热管，并使热量能比较均衡地传至地面，从而使地•面的表面温度趋于均匀。第七页，共三十页。第四节低温热水地板辐射供暖系统•二、地面构造：•4、隔离层的设置要求：•A、设置位置：对卫生间、洗衣间、浴室和•有应该游泳馆等潮湿房间，在填充层上部应•设置隔离层。•B、采用的材料：防水材料•第八页，共三十页。第四节低温热水地板辐射供暖系统•二、地面构造：•5、加热管的设置要求：•A、系统形式：•在住宅建筑中，低温热水地面敷设供暖系统应按户划分•系统，配置分水器、集水器；户内各主要房间，宜分环•路布置加热管。•B、加热管的长度：•连接在同一分水器、集水器上的同一管经的各环路，其•加热管的长度宜接近，并不宜超过120m。•C、各房间加热管的布置方式：•宜采用回折型（旋转型）或平行型（直列型）第九页，共三十页。第四节低温热水地板辐射供暖系统•二、地面构造：•5、加热管的设置要求：•D、加热管的间距：•应根据地面散热量、室内计算温度、平均水温及•地面传热阻等通过计算确定，•E、加热管内水的流速：不宜小于0.25m/s；•F、地面的固定设备和卫生器具下，•不宜布置加热管；•第十页，共三十页。第四节低温热水地板辐射供暖系统•二、地面构造：•5、加热管的设置要求：•G、管材宜采用塑料管或铝塑复合管，其公称外经、•壁厚与偏差，应符合下表数据：•塑料管公称外径、最小与最大平均外经（mm）表-1••塑料管材公称外径最小平均外经最大平均外经PE-X管、PB管、PE-RT管、PP-R管PP-B管1616.016.32020.020.32525.025.3第十一页，共三十页。第四节低温热水地板辐射供暖系统•二、地面构造：•5、加热管的设置要求：•G、管材宜采用塑料管或铝塑复合管，其公称外经、•壁厚与偏差，应符合下表数据：•铝塑复合管公称外经、壁厚与偏差（mm）表-1•铝塑复合管公称外经公称外经偏差参考内经壁厚最小值壁厚偏差搭接焊16＋0.312.11.7＋0.52015.71.92519.92.3对接焊16＋0.310.92.3＋0.52014....
