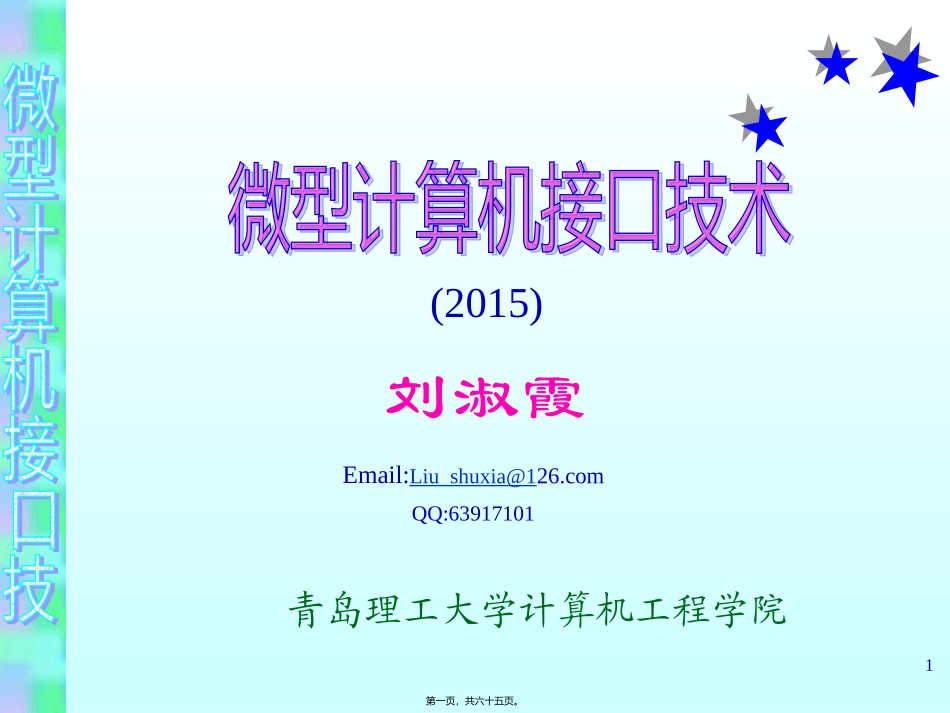

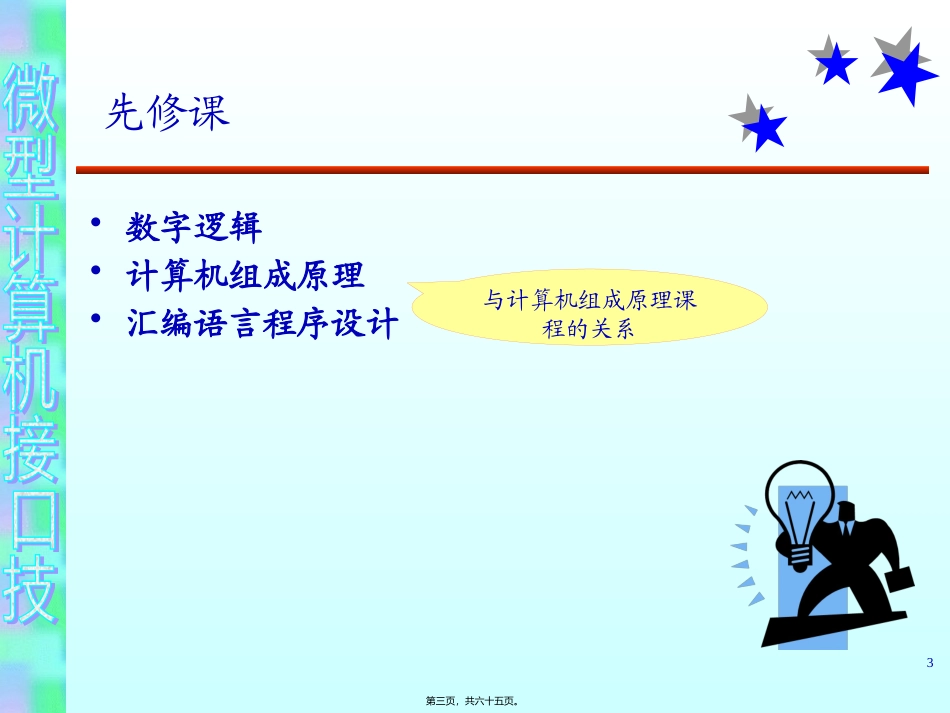

刘淑霞青岛理工大学计算机工程学院(2015)Email:Liu_shuxia@126.comQQ:639171011第一页，共六十五页。学习方法•正确认识《微型计算机接口技术》的用途、特点及其对专业知识的影响；•正确估计课程的难度，提高学习兴趣（至少维持到期末）；•注重理解性记忆，加强软件、硬件实验锻炼；•充分利用网络，提高自学能力；•相互交流，共同提高。2第二页，共六十五页。先修课•数字逻辑•计算机组成原理•汇编语言程序设计与计算机组成原理课程的关系3第三页，共六十五页。后续课及拓展•嵌入式相关课程•单片机及其接口技术•软硬件结合(例如上位机、下位机程序设计)•底层程序设计4第四页，共六十五页。课程内容微型计算机接口技术是学习和掌握微机硬件知识和用汇编语言操作硬件的入门课程：微型计算机的工作原理汇编语言程序设计微型计算机接口技术微处理器体系与结构微处理器总线操作与时序半导体存储器输入和输出（DMA和8237A）中断原理与中断控制器8259A定时/计数器芯片8253并行接口8255A串行接口8251A/USB5第五页，共六十五页。课程目标建立微型计算机系统的整体概念，深入理解微型计算机系统，形成微机系统软硬件开发的初步能力•资料阅读能力•分析软硬件的能力•设计接口，扩充系统功能的能力6第六页，共六十五页。教学安排教学课时：40学时实验：8学时总学时：48学时7第七页，共六十五页。第0章认识微型计算机8第八页，共六十五页。什么是微型计算机？以微处理器为核心，配上由大规模集成电路制作的只读存储器（ROM）、读写存储器（RAM）、输入／输出接口电路及系统总线等所组成的计算机，称为微型计算机。9第九页，共六十五页。8086/8088计算机系统组成8086/8088微处理器8087协处理器8288总线控制器62芯总线8259中断控制器随机存储器RAM只读存储器ROM8253定时控制器8237DMA控制器8255并行接口控制总线数据总线地址总线地址锁存器数据收发器扬声器接口8284时钟发生器键盘接口系统配置开关10第十页，共六十五页。AGPAGPFSBPCIBUSPCISLOTSIDEPCIBUS11第十一页，共六十五页。主板12第十二页，共六十五页。主板发展从IBM公司1981年推出的第一台IBMPC电脑以来，主板的设计形式经历了XT主板、AT主板、ATX主板几个阶段。XT主板主要用于采用8088、8086处理器的电脑，目前已经淘汰。AT主板主要用于采用8086-PentiumⅡ处理器的电脑，目前也已经淘汰。13第十三页，共六十五页。主板规范包含主要内容主板尺寸主板安装孔位置主板部件位置及形式主板接口位置及色彩机箱设计规范电源设计规范14第十四页，共六十五页。ATX主板ATX标准主板Micro-ATX主板(微ATX型)Flex-ATX(灵巧ATX型)主板标准主板尺寸大，扩充性能好，主要用于中高档台式机，Micro-ATX主板、Flex-ATX尺寸较小，主要用于家庭小型廉价电脑。ATX主板主要用于采用Pentium-Pentium4Ⅱ处理器的电脑。15第十五页，共六十五页。ATX主板---华硕MaximusVIExtreme16第十六页，共六十五页。ATX主板组成CPU插座芯片组(北桥芯片、南桥芯片等)BIOS芯片系统时钟发生器芯片总线(前端系统总线FSB、QPI总线、内存总线、图形总线AGP、外围设备总线PCI-E等)接口(集成驱动电子设备接口IDE、通用串行设备接口USB、以太网接口LAN、音频接口AC’97、超级输入输出接口SIO等)。17第十七页，共六十五页。CPU插座•插槽类型：LGA1150•支持的CPU：Corei7/Corei5/Corei3/Celeron/Pentium•CPU平台：Intel18第十八页，共六十五页。芯片组•几乎决定着主板的全部功能•主芯片组：IntelZ87–北桥芯片–南桥芯片•音频芯片：集成RealtekALC11508声道音效芯片•网卡芯片：板载IntelI217V千兆网卡19第十九页，共六十五页。北桥芯片MCH决定着CPU的类型、主板的系统总线频率，内存类型、容量和性能，显卡插槽规格。北桥芯片处理数据量大，容易造成系统带宽瓶颈。该芯片性能的好坏将严重影响系统运行效率，因此它是主板设计的核心芯片。20第二十页，共六十五页。南桥芯片ICH扩展槽的种类与数量、扩展接口的类型和数量（如USB2.0/1.1，IEEE1394，串口，并口，笔记本的VGA输出接口）等。21第二十一页，共六十五页。BIOS芯片FWH（固件控制中心）BasicInput/OutputSys...
