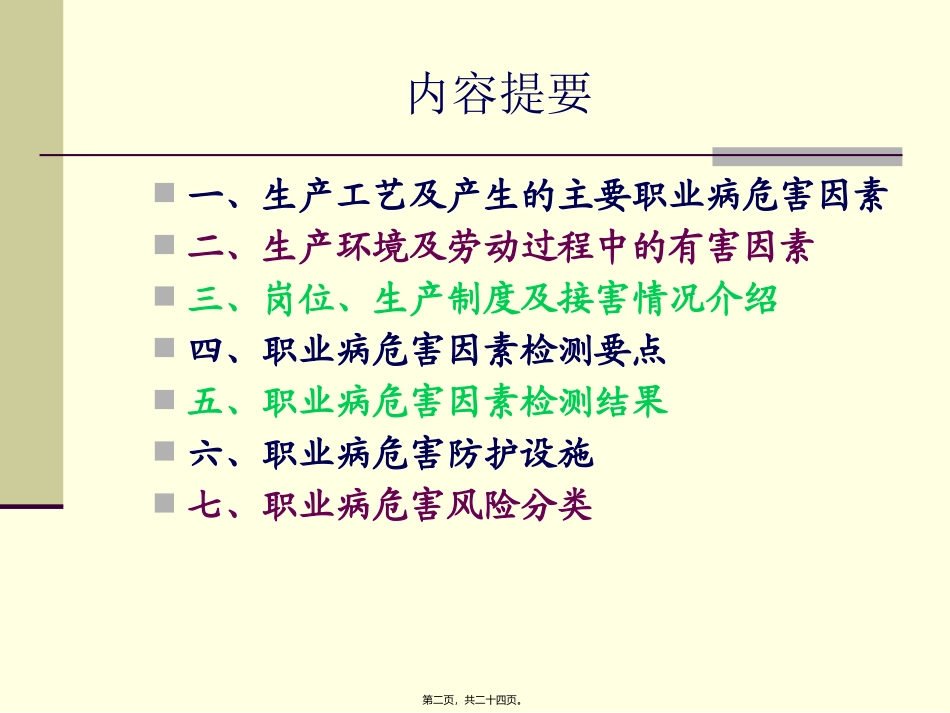

风力发电工程职业病危害评价1第一页，共二十四页。内容提要一、生产工艺及产生的主要职业病危害因素二、生产环境及劳动过程中的有害因素三、岗位、生产制度及接害情况介绍四、职业病危害因素检测要点五、职业病危害因素检测结果六、职业病危害防护设施七、职业病危害风险分类第二页，共二十四页。第三页，共二十四页。一、生产工艺及产生的主要职业病危害因素风力发电工艺流程简述:风力发电是将风能转换成电能。风能推动叶轮旋转产生动能，叶轮带动转动轴和增速机产生机械能，增速机带动发电机产生电能，发电机通过输电电缆将电能输送地面控制系统和负荷。第四页，共二十四页。一、生产工艺及产生的主要职业病危害因素第五页，共二十四页。一、生产工艺及产生的主要职业病危害因素控制中心110kV变电站第六页，共二十四页。一、生产工艺及产生的主要职业病危害因素控制中心110kV变电站站内环境第七页，共二十四页。一、生产工艺及产生的主要职业病危害因素风电场风力发电机组第八页，共二十四页。一、生产工艺及产生的主要职业病危害因素风电场箱式变电站第九页，共二十四页。一、生产工艺及产生的主要职业病危害因素110kV变电站二层监控室第十页，共二十四页。一、生产工艺及产生的主要职业病危害因素风力发电机组在运转过程中产生的噪声来自于叶片扫风产生的噪声和机组内部的机械运转产生的噪声，其中以风力发电机组内部的机械噪声为主。配电装置、变压器等电气设备运行时均产生电磁噪声，同时这些高压输电设备还产生工频电磁场。另外，110kV设备采用SF6气体绝缘组合电器，在设备运行或检修过程中可能会接触SF6及分解产物。因此，生产工艺过程中产生的职业病危害因素主要有噪声、工频电磁场、六氟化硫及其分解产物。第十一页，共二十四页。二、生产环境及劳动过程中的有害因素生产人员主要负责对设备的运行管理、设备的现场巡视，设备检修由上级检修部门负责。变电运行岗位实行工作三天休息六天的制度，工人可得到较为充分的休息，劳动组织和作息制度较为合理。设备自动化程度较高，运行人员可通过控制中心监控系统对全部风电机组进行控制和监视。设备的运行管理采用控制室监控和现场巡视相结合的方式，在设备正常运行状态下，劳动强度不大，体力劳动强度一般为Ⅰ级，能够适应作业人员的体力、生理状况。北沿风力的生产人员工作时多数时间在监控室从事视屏监视与远程操作，由于长时间进行视频作业，可能导致视力疲劳。北沿风力生产环境中的有害因素主要为夏季高温和冬季低温。由于正常生产条件下，生产人员多数时间都在室内工作，室内设有空调系统，因此，受环境高温或低温的影响不大。第十二页，共二十四页。三、岗位、生产制度及接害情况介绍接触职业病危害因素的主要是变电运行人员，运行人员负责风力发电机组管理、巡视、日常维护等工作。其工作地点固定、现场环境变化不大。例如：某风电场，变电运行岗位主要有：站长、正值班员、副值班员。站长主要负责风电场人员在生产过程中的平安和健康，并负责所管辖设备的平安运行；正值班员负责所有设备监控工作，使设备运行在限额范围之内；副值班员负责定时对所管辖的风机及电力设备进行巡视，每日巡检3次，每次用时约60分钟。第十三页，共二十四页。三、岗位、生产制度及接害情况介绍风电场、110kV变电站巡回检查内容及路线监控室→GIS室→1号主变→1号散热器→太阳能储能电池→站用变→1号接地变→地下电缆层→二次设备室→箱式变电站→风力发电机组→监控室。第十四页，共二十四页。四、职业病危害因素检测要点〔1〕噪声：对主要噪声作业场所进行等效连续A声级检测，对变电运行岗位按每周40小时等效声级计算。〔2〕工频电磁场：按电力行业劳动环境监测技术标准要求，测点位置原那么上设在作业人员因工作需要经常停留的地方进行检测。第十五页，共二十四页。五、职业病危害因素检测结果噪声：风力发电机组在运转过程中产生的噪声来自于叶片扫风产生的噪声和机组内部的机械运转产生的噪声，其中以风力发电机组内部的机械噪声为主。110kV变电站内噪声源主要来自主变压器的运行。由于...
