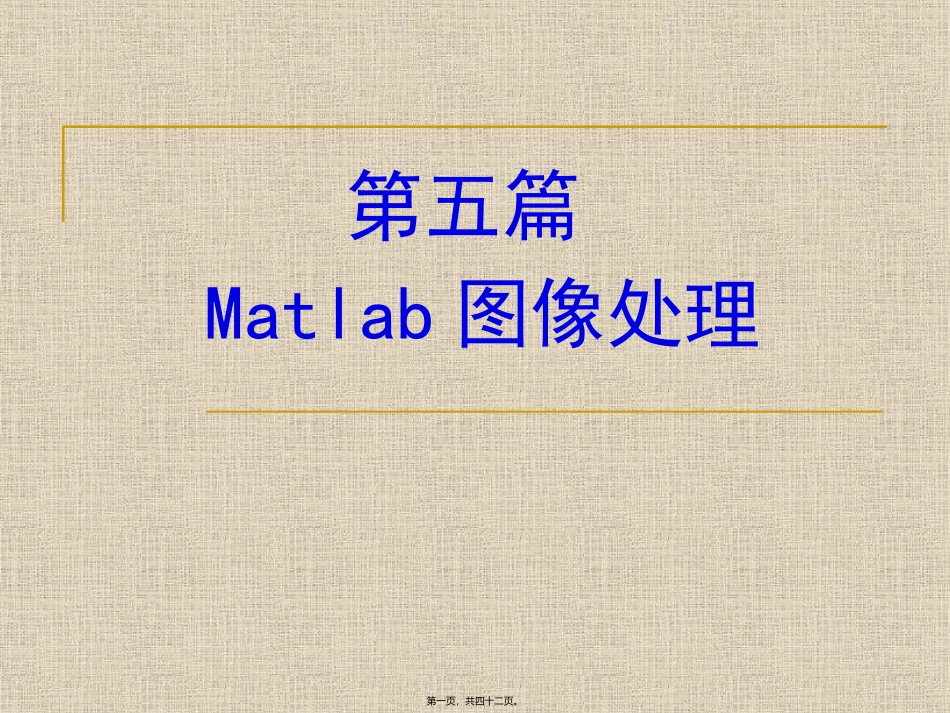

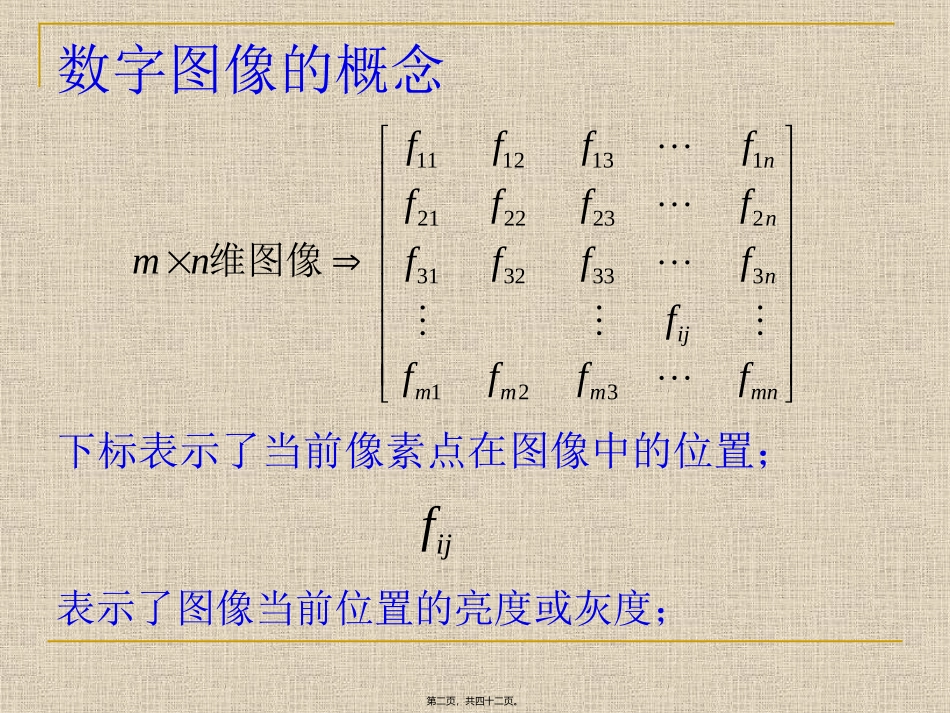

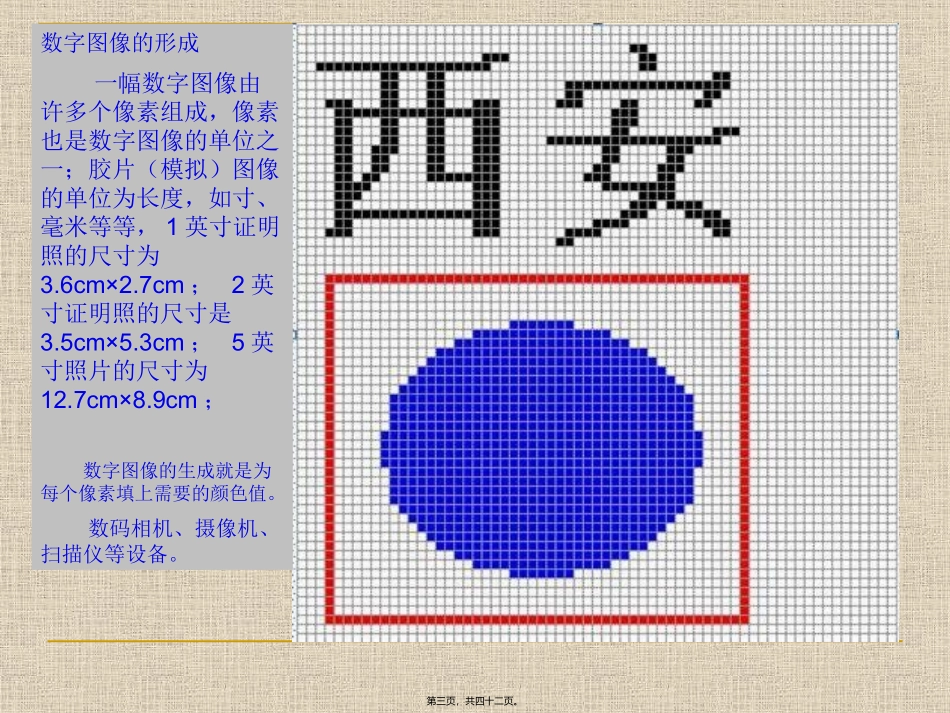

第五篇Matlab图像处理第一页，共四十二页。数字图像的概念111213121222323132333123nnnijmmmmnffffffffmnfffffffff维图像下标表示了当前像素点在图像中的位置；表示了图像当前位置的亮度或灰度；ijf第二页，共四十二页。数字图像的形成一幅数字图像由许多个像素组成，像素也是数字图像的单位之一；胶片（模拟）图像的单位为长度，如寸、毫米等等，1英寸证明照的尺寸为3.6cm×2.7cm；2英寸证明照的尺寸是3.5cm×5.3cm；5英寸照片的尺寸为12.7cm×8.9cm；数字图像的生成就是为每个像素填上需要的颜色值。数码相机、摄像机、扫描仪等设备。第三页，共四十二页。图像处理是对数字图像进行各种操作，如亮度、对比度调整，去噪、边缘检测、压缩、分割和目标识别等工作；RGB彩色图像是由三幅独立的红、蓝、绿分量图像组成，对彩色图像的处理可以转化为对三基色分量图像的处理；1、Matlab图像处理工具箱常用命令1）图像读取I=Imread(‘pathorname’)[I,map]=Imread(‘pathorname’)第四页，共四十二页。2）显示图像Imshow(I)Imshow(I,map)Imshow(I,[low,high])Imshow(I,[])格式描述后缀TIFF标签图像文件格式.tif.tiffJPEG联合图像专家组.jpg.jpegGIF图形交换格式（imwriteunuse）.gifPNG可移植网络图形.pngBMPWindows位图.bmpXWDXWindows转储.xwd第五页，共四十二页。I—待显示图像矩阵map—灰度级别，默认为256[low,high]为灰度最大、最小值，小于为0，大于为255；[]将low设置为矩阵I的最小值，high设置为I的最大值；3）pixval交互显示单个像素的亮度值；显示欧几里得距离；4）imfinfo获得图像文件信息；第六页，共四十二页。5）size(I)获得图像矩阵大小；6）保存图像imwrite(I,filename,fmt)imwrite(I,map,filename,fmt)I—待保存的图像矩阵；filename—图像保存路径；fmt—图像保存格式；7）改变图像大小B=imresize(I,scale)B=imresize(I,[mrowsncols])[B,newmap]=imresize(I,map,scale)第七页，共四十二页。实例：5-1.m2、图像分类1）灰度图像（亮度）灰度图像可分为8位和16位两种，像素数据类型为uint8和uint16，分别对应[0255]、[065535]2）二值图像像素取值只能为0或1；逻辑矩阵；B=logical(A)非零为1；Islogical判断是否为逻辑矩阵；Sample：5*5大小矩阵，按图像显示第八页，共四十二页。3）索引图像索引图像包括调色板和图像数据两部分，是把颜色进行排列、编号，图像数据对应为该点像素的颜色序号而非颜色本身；调色板为m×3矩阵，每一行代表一种颜色，各元素的值介于[0,1]之间，乘以255来表示实际值；实例：5-2.m4）真彩(RGB)图像由三基色RGB组合各种颜色值，每一幅真彩图像由三个基色分量图组合而成。第九页，共四十二页。真彩图像<----->灰度图像近似平均R=G=B=(R+G+B)/3亮度方程三基色与白光之间的数学关系，即三基色按什么比例组合可以生成白光；R=G=B=0.3R+0.59G+0.11B实例：5-3.m红＋蓝＝紫红＋绿＝黄蓝＋绿＝青黄＋红＝橙黄＋蓝＝绿红＋蓝＋绿＝白第十页，共四十二页。3、图像类型转换根据需求，将图像在不同类型间进行转换；索引图像，无法直接滤波；1）dither通过抖动算法转换图像类型；X=dither(RGB,map)抖动算法将RGB图像按指定的调色板map转换为索引图像X；BW=dither(I)将灰度图像通过抖动算法转换为二值图像；2）im2bw通过设置亮度阈值，把真彩图像、索引图像以及灰度图像转换为二值图像；第十一页，共四十二页。BW=im2bw(I,level)灰度图----二值图BW=im2bw(X,map,level)索引图----二值图BW=im2bw(RGB,level)真彩图----二值图3）ind2gray将索引图转换为灰度图像，命令去除了索引图像的色度和饱和度信息，而仅保留了亮度信息；I=ind2gray(X,map)4）ind2rgb将索引图转换为真彩图像，命令把调色板中的颜色值赋给了图像矩阵；第十二页，共四十二页。I=ind2rgb(X,map)5）mat2gray将数据矩阵转换为灰度图像；I=mat2gray(A,[aminamax])I=mat2gray(A)6）gray2ind[X,map]=gray2ind(I,n)灰度图---索引图[X,map]=gray2ind(BW,n)二值图---索引图第十三页，共四十二页。7）grayslice通过设定阈值将灰度图像转换为索引色...
