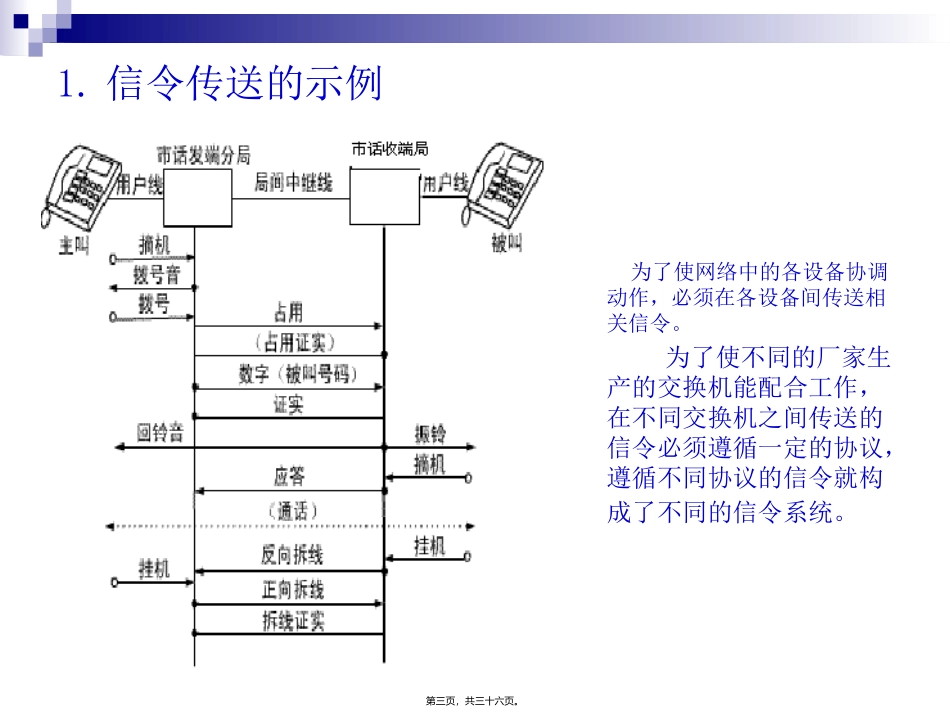

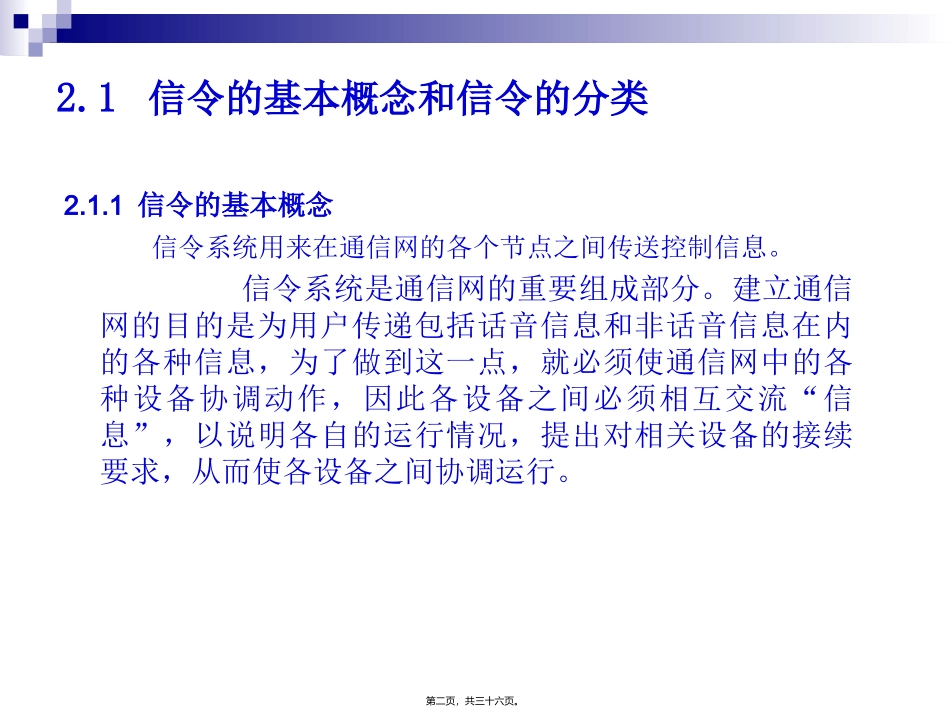

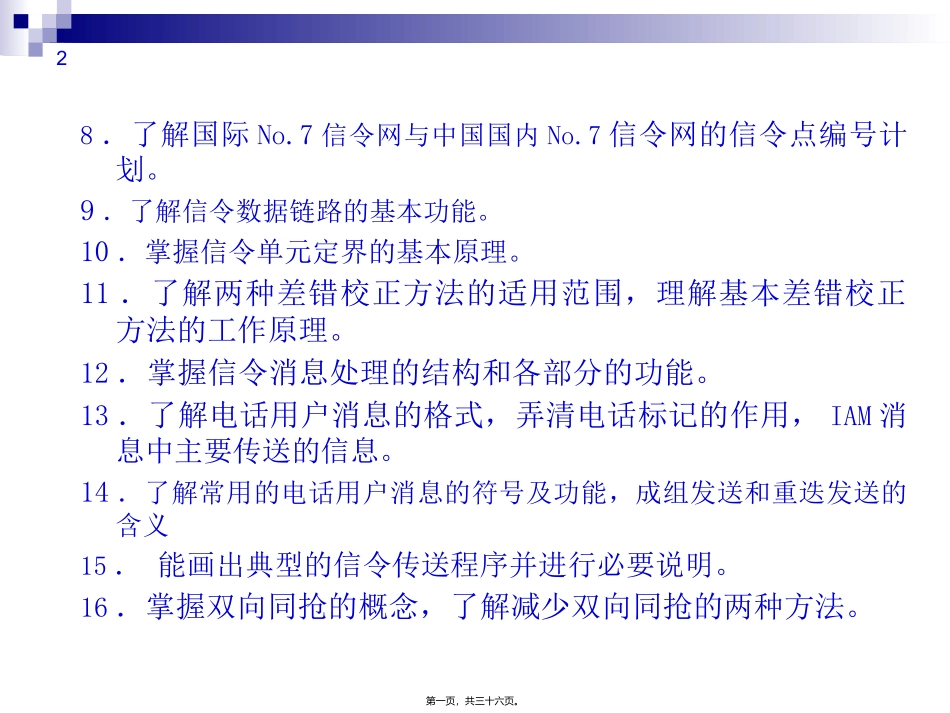

28．了解国际No.7信令网与中国国内No.7信令网的信令点编号计划。9．了解信令数据链路的基本功能。10．掌握信令单元定界的基本原理。11．了解两种差错校正方法的适用范围，理解基本差错校正方法的工作原理。12．掌握信令消息处理的结构和各部分的功能。13．了解电话用户消息的格式，弄清电话标记的作用，IAM消息中主要传送的信息。14．了解常用的电话用户消息的符号及功能，成组发送和重迭发送的含义15．能画出典型的信令传送程序并进行必要说明。16．掌握双向同抢的概念，了解减少双向同抢的两种方法。第一页，共三十六页。2.1信令的基本概念和信令的分类2.1.1信令的基本概念信令系统用来在通信网的各个节点之间传送控制信息。信令系统是通信网的重要组成部分。建立通信网的目的是为用户传递包括话音信息和非话音信息在内的各种信息，为了做到这一点，就必须使通信网中的各种设备协调动作，因此各设备之间必须相互交流“信息”，以说明各自的运行情况，提出对相关设备的接续要求，从而使各设备之间协调运行。第二页，共三十六页。1.信令传送的示例为了使网络中的各设备协调动作，必须在各设备间传送相关信令。为了使不同的厂家生产的交换机能配合工作，在不同交换机之间传送的信令必须遵循一定的协议，遵循不同协议的信令就构成了不同的信令系统。第三页，共三十六页。2.通信协议的基本内容1)语法：规定在收发双方之间相互交换信息的表现形式，2)语义：说明需要发出何种控制信息，完成何种动作及作出何种应答。3)同步：事件完成顺序的详细说明。第四页，共三十六页。2.1.2信令的分类信令的分类方法很多，常用的分类有以下几种。一．用户线信令和局间信令按照信令的传送区域划分，可将信令分为用户线信令和局间信令。1、用户线信令是用户终端设备和交换机之间传送的信号。2、局间信令是在交换机之间，或交换机与网管中心、数据库之间传送的信令。第五页，共三十六页。二、随路信令和公共信道信令按照信令传送通路与话路之间的关系来划分，信令可分为随路信令和公共信道信令两大类。1、随路信令随路信令是指用传送话路的通路来传送与该话路有关的各种信令，或传送信令的通路与话路之间有固定的关系。第六页，共三十六页。2、公共信道信令公共信道信令是指传送信令的通道和传送话音的通道在逻辑上或物理上是完全分开的,有单独用来传送信令的通道,在一条双向的信令通道上,可传送上千条电路的信令消息。第七页，共三十六页。三、线路信令和记发器信令按照信令的功能来分，随路信令又可分为线路信令和记发器信令两大类。1．线路信令线路信令又称为监视信令，用来检测或改变中继线的呼叫状态和条件，以控制接续的进行。由于中继线的占用和释放等是随机发生的，因此在整个呼叫接续期间都要对随路信令进行处理。2．记发器信令记发器信令又称为选择信令，主要用来传送被叫（或主叫）的电话号码，供交换机选择路由、选择被叫用户。由于记发器信令仅在通话前传送，可利用话音通道来传送记发器信令。第八页，共三十六页。四、前向信令和后向信令根据信号的传送方向，可分为前向信令和后向信令。1.前向信令，指信令沿着从主叫到被叫的方向传送。2.后向信令，指信令沿着从被叫到主叫的方向传送。第九页，共三十六页。2.2模拟用户线信令一、用户话机发出的信令1、监视信令监视信令主要反映用户话机的摘、挂机状态，用户话机的摘、挂机状态是通过用户线直流环路的通、断来表示的。2、选择信令选择信令是用户话机向交换机送出的被叫号码，选择信令又可分为直流脉冲信号和双音多频（DTMF）信号。第十页，共三十六页。（1）直流拨号脉冲直流拨号脉冲是由用户直流环路的通断次数来代表一个拨号数字。直流拨号脉冲有以下三个参数：˙脉冲速度：表示每秒允许传送的脉冲的数目，我国规定的脉冲速度为8-14个脉冲/每秒。˙断续比：断开时间与闭合时间的比值，我国规定的脉冲断续比为（1.3-2.5:1）。˙最小位间隔：位间隔是用来将两个脉冲串分隔开的一段闭合时间。我国规定最短的位间隔时间>350ms。第十一页，共三十六页。（2）双音多频（DTMF）信令DTMF信令是用高、低两个不同的频率来代表一位拨号数字。DTMF...
