第3讲雷达测速系统概述VIP免费

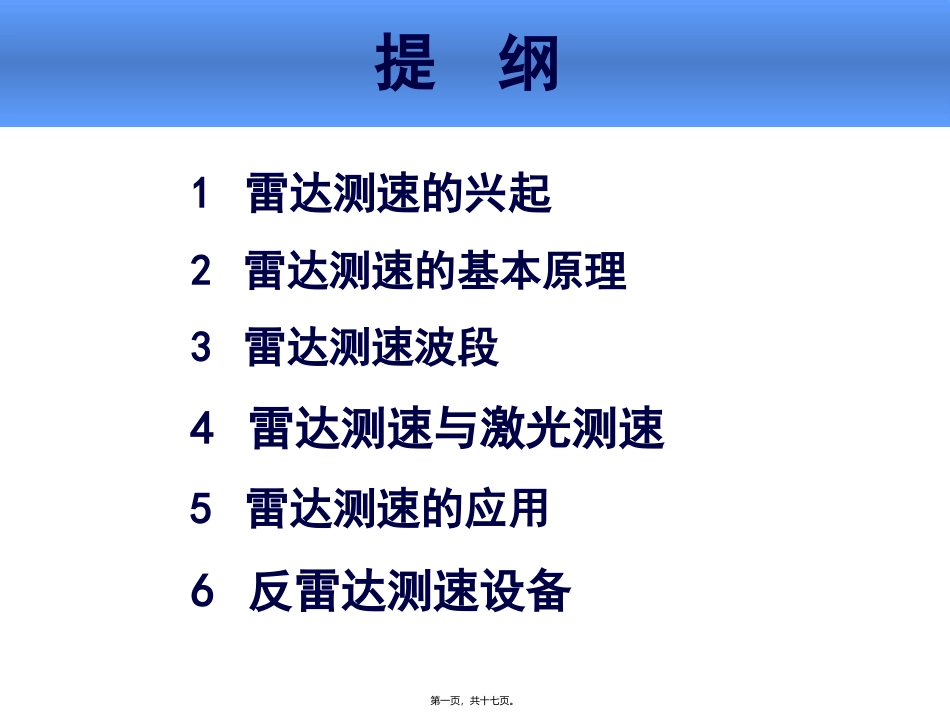

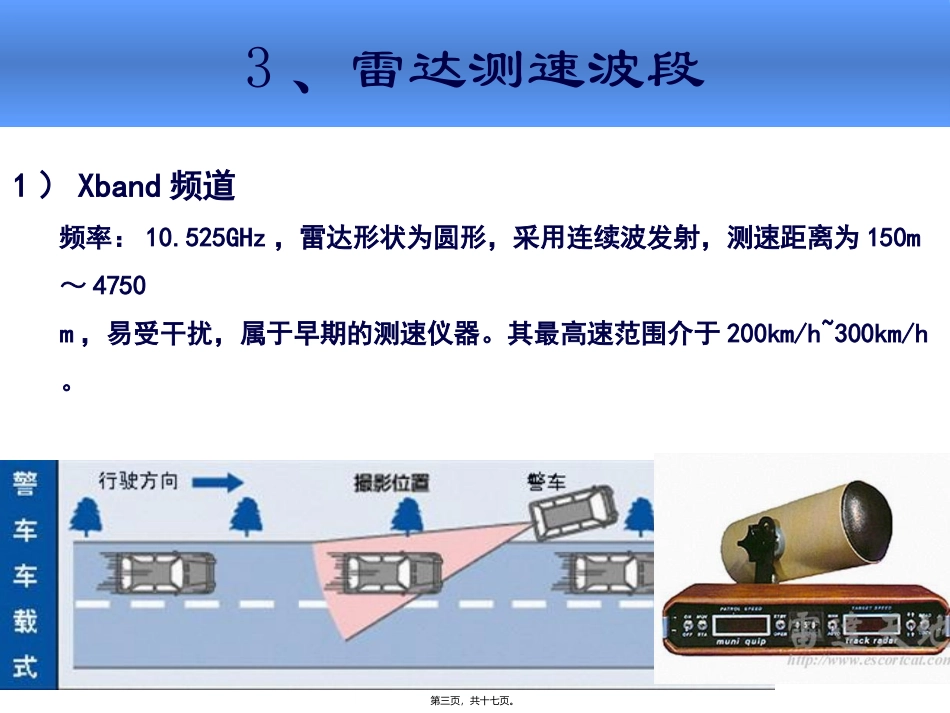

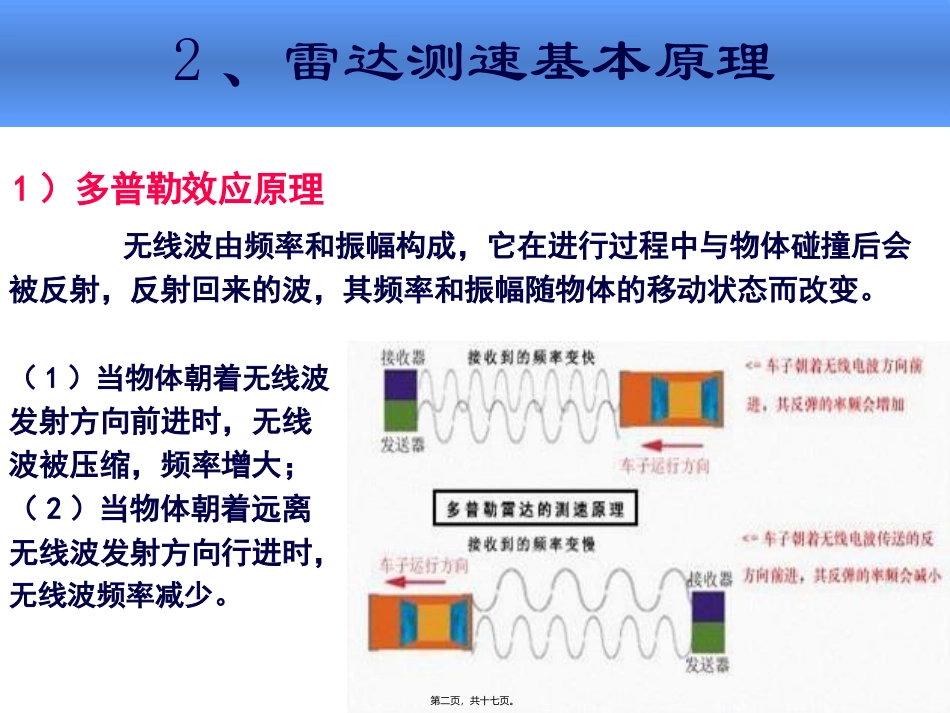

提纲1雷达测速的兴起2雷达测速的基本原理3雷达测速波段4雷达测速与激光测速5雷达测速的应用6反雷达测速设备第一页，共十七页。2、雷达测速基本原理1）多普勒效应原理无线波由频率和振幅构成，它在进行过程中与物体碰撞后会被反射，反射回来的波，其频率和振幅随物体的移动状态而改变。（1）当物体朝着无线波发射方向前进时，无线波被压缩，频率增大；（2）当物体朝着远离无线波发射方向行进时，无线波频率减少。第二页，共十七页。3、雷达测速波段1）Xband频道频率：10.525GHz，雷达形状为圆形，采用连续波发射，测速距离为150m～4750m，易受干扰，属于早期的测速仪器。其最高速范围介于200km/h~300km/h。第三页，共十七页。3、雷达测速波段2）Kband频道频率：24.15GHz，手持式或流动电子警察，使用范围广泛，Kband流动式测速照相系统功率较弱，且不易被干扰。目前雷达侦测器的侦测距离非常短，测速照相系统可加装闪光灯便于夜晚执行工作。其最高速范围介于200km/h~320km/h。第四页，共十七页。3、雷达测速波段3）Kaband频道频率：33.1GHz，与Kband测速雷达相似，由于其微波频率更高，测速范围较为集中，所以更加不宜被干扰。现在国内用的这类雷达主要是安徽铜陵生产的采用连续波发射的测速雷达。第五页，共十七页。4、雷达测速与激光测速1）激光测速仪（了解）激光测速仪采用激光测距原理。激光测距是通过对被测物体发射激光光束，并接收该激光光束的反射波，记录该时间差，来确定被测物体与测试点的距离。激光测速是对被测物体进行两次有特定时间间隔的激光测距，取得在该一时段内被测物体的移动距离，从而得到被测物体的移动速度。第六页，共十七页。4、雷达测速与激光测速2）激光测速仪的特点（了解）（1）测速有效距离远，可测1000M外；（2）测速精度高，误差<1公里；（3）一般交警都把仪器放在巡逻车上，停车静止使用。（4）使用一类安全激光，对人眼睛安全。（5）激光测速仪的取证能力远远大于雷达测速仪，因而受到全世界广泛的认可和推广。（6）激光测速仪的耗电量比较低，两节五号电池可以连续使用20小时。（7）价格昂贵，一万美元左右。第七页，共十七页。4、雷达测速与激光测速3）雷达测速仪基本原理：把雷达波发射到一个移动的物体上，根据反射回来的与目标速度成比例的雷达信号，由测速仪内部的线圈将该信号进行处理，得到一个频率变化，通过数字信号处理技术处理后，得到目标的速度。第八页，共十七页。4、雷达测速与激光测速4）雷达测速仪的特点(1)易于捕捉目标，无须精确瞄准；(2)在运动中实现检测车速，是“流动电子警察”；(3)固定测速误差为±1km/h，运动时测误差为±2km/h。(4)有效测速距离相对于激光测速近,最远测速距离为800m(针对大车)。(5)雷达测速仪技术成熟，价格适中。(6)雷达测速仪发射波束的张角是一个很重要的技术指标。张角越大，测速准确率越易受影响；反之，则影响较小。第九页，共十七页。5、雷达测速的应用1）区间测速电子警察系统（电子眼）（1）组成雷达测试仪、摄像机、红外灯合作，对超速车辆进行抓拍。（2）安装方式：背向就是雷达波和摄像机方向和汽车行进方向一致，车辆超速时摄像机拍摄车辆的后车牌。正向就是雷达波和摄像机方向和汽车行进方向相反，车辆超速时摄像机拍摄车辆的前车牌。第十页，共十七页。6、反雷达测速设备1）普通雷达探测器（1）探测雷达各波段，以便提醒车主注意车速。（2）雷达探测器属于合法产品，成本800～5000左右。（3）低端探测器只能检测一个频段、感应距离大概200左右；高端探测器可检测多个频段，感应距离大概1公里左右。第十一页，共十七页。6、反雷达测速设备2）电子狗（1）接收无线信号后，发出警告。（2）属于非法产品。（3）价格便宜，250～500元。原理：生产电子狗的厂家，在有电子眼的地方，偷藏了一个无线电发射器，它针对所在路线的特点，发射含有信息代码的无线电信号,汽车开近此地，接收器收到发射器的无线电信号，解码出报警类型，发声芯片发出语音报警，如此段限速，此段单向，此路口有电子眼等。第十二页，共十七页。6、反雷达测速设备3）GPS雷达探测器工作原理：通过在地图上增加监测点地...
