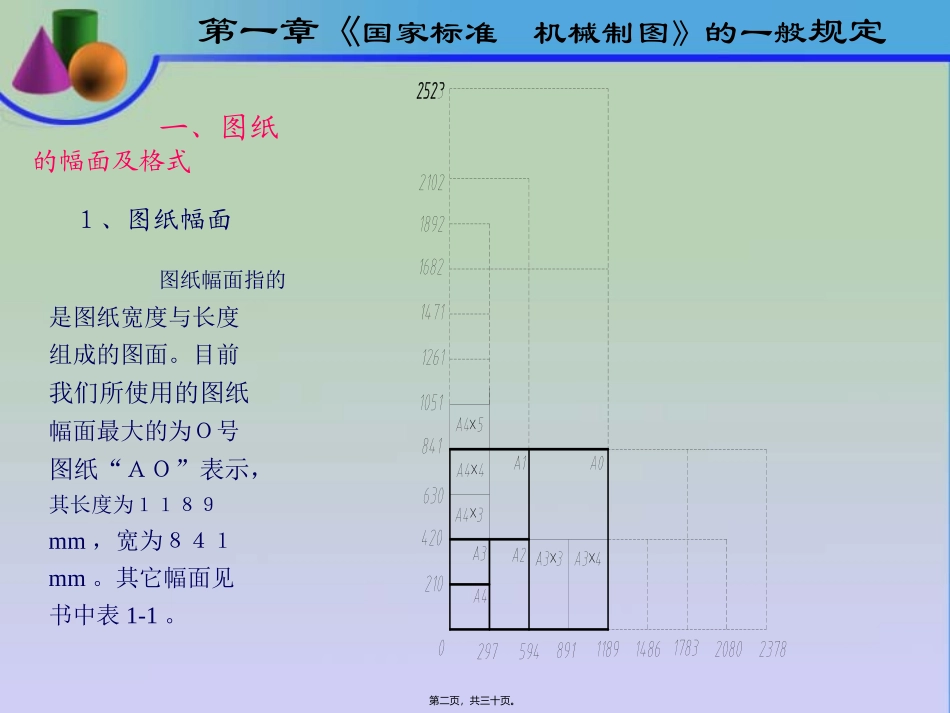

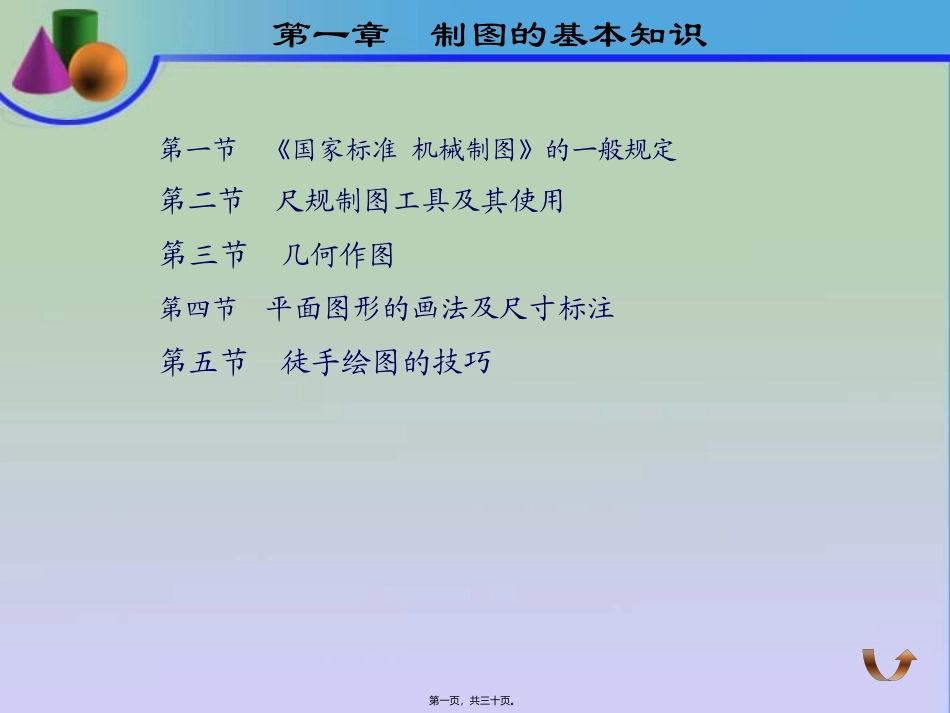

第一节《国家标准机械制图》的一般规定第二节尺规制图工具及其使用第三节几何作图第四节平面图形的画法及尺寸标注第五节徒手绘图的技巧第一章制图的基本知识第一页，共三十页。第一章《国家标准机械制图》的一般规定图纸幅面指的是图纸宽度与长度组成的图面。目前我们所使用的图纸幅面最大的为Ｏ号图纸“ＡＯ”表示，其长度为１１８９mm，宽为８４１mm。其它幅面见书中表1-1。×××××１、图纸幅面一、图纸的幅面及格式第二页，共三十页。第一节《国家标准机械制图》的一般规定图框格式分为有装订边和不装订边。标题栏标题栏纸边界线周边图框线标题栏标题栏2、图框格式：第三页，共三十页。第一节《国家标准机械制图》的一般规定材料审核制图(日期)(日期)(图名)比例(校名班号)图号每张图纸上都必须画出标题栏。标题栏是由名称及代号区、签字区、更改区和其它区组成的栏目，是图样不可缺少的内容。标题栏的位置一般应在图样的右下角。3.标题栏的方位与格式第四页，共三十页。第一节《国家标准机械制图》的一般规定图样中图形与其实物相应要素的线性尺寸之比称为比例。绘制同一机件的各个图形应采用相同的比例。并填写到标题栏中。当某个视图需要采用不同的比例时，则必须另行标注。二、比例注：n为正整数。注：n为正整数。放大比例种类缩小比例缩小比例放大比例原值比例种类表1-3比例(二)×××××××比例××表1-2比例(一)××比例××第五页，共三十页。第一节《国家标准机械制图》的一般规定图样中书写的字体总的要求是：字体工整，笔画清楚、间隔均匀、排列整齐。汉字要写成长仿宋体，数字和字母有斜体和直体两种。三、字体第六页，共三十页。第一节《国家标准机械制图》的一般规定1、粗实线2、细实线3、波浪线4、双折线5、虚线6、细点画线1.图线型式及应用为使图样清晰，含意明确、绘制方便，国家标准明确规定了图线的画法及应用。四、图线第七页，共三十页。第一节《国家标准机械制图》的一般规定运动机件极限位置粗实线可见轮廓线不可见轮廓线尺寸线、尺寸界线点画线重合剖面轮廓线剖面线细实线虚线辅助用相邻部分轮廓线折断线双点画线波浪线细实线细实线双点画线图线的一般应用第八页，共三十页。第一节《国家标准机械制图》的一般规定虚线段断开“画”相交用细实线代替点画线两端是“画”2、图线绘制时应注意以下几点：（1）在同一张图样中，同类图线的宽度应基本一致。虚线、点画线及双点画线的线段长短和间隔应各自大致相等。（2）两平行线之间距离不得小于0.7mm.（3）绘制圆的对称中心线时，圆心应为线段的交点。点画线双点画线的首未两端应是“画”，而不应是“点”。（4）在较小的图形上绘制点画线或双点画线有困难时，可用细实线代替。（5）虚线、点画线或双点画线和实线相交，或它们自身相交时，应以“画”相交，而不应以“点”、或间隔相交。（6）虚线，点画线或双点画线为实线的延长线时，不得与实线相连。（7）图线不得与文字、数字或符号重叠、混淆。不可避免时应首先保证文字、数字或符号清晰。第九页，共三十页。第一节《国家标准机械制图》的一般规定2、尺寸的组成一个完整的尺寸应由尺寸界线、尺寸线，尺寸数字组成。五、尺寸注法１、基本规则（１）机件的实际大小应以图样上所注的尺寸数值为依据，与图形的大小和图形的准确程度无关。（２）图样中（包括技术要求和其它说明）的尺寸以毫米为单位时，不需标注计量单位的代号或名称。如采用其它单位为计量单位时，则必须注明相应的计量单位的代号或名称。（３）图样中所注的尺寸为机件的最后完工尺寸，否则应加以说明。（４）机件的每一个尺寸，一般只注一次，并应标注在表示该结构清晰的图形上。第十页，共三十页。第一节《国家标准机械制图》的一般规定××尺寸线与尺寸线轮廓线与尺寸线中心线可作尺寸界线轮廓线可作尺寸界线箭头尺寸数字尺寸界线尺寸界线超出箭头2-3毫米尺寸线间距＞7毫米尺寸注法第十一页，共三十页。第一节《国家标准机械制图》的一般规定×从交点引出尺寸界线尺寸终端形式尺寸界线倾斜注法线性尺寸数字方向≈d为图中粗实线的宽度h为字体高度尺寸注法第十二页，共三十页。第一节《...
