制图的基本知识 教学课件VIP免费

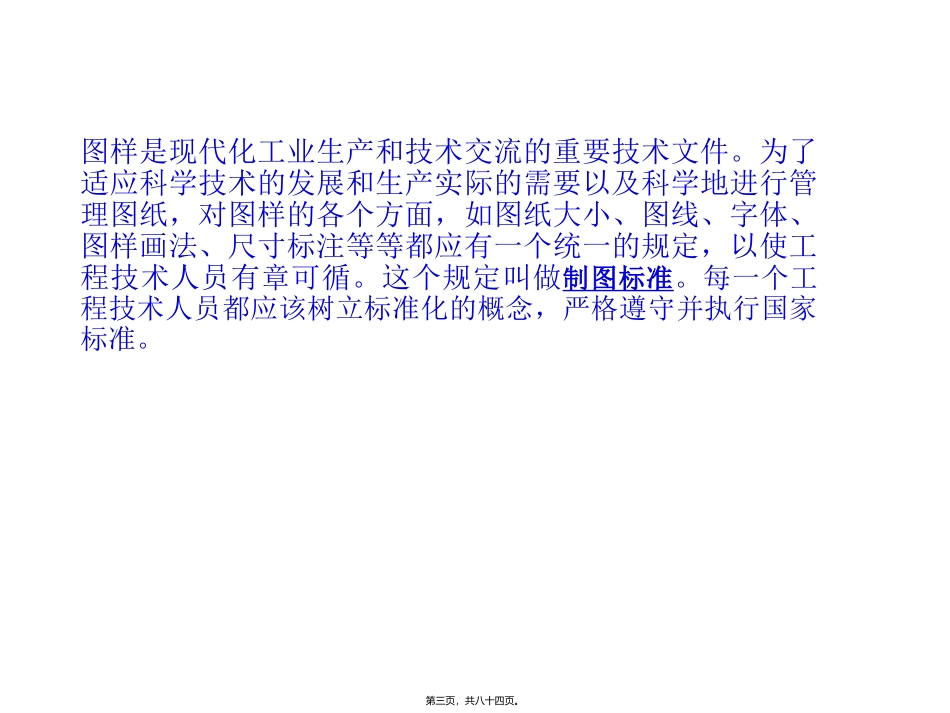

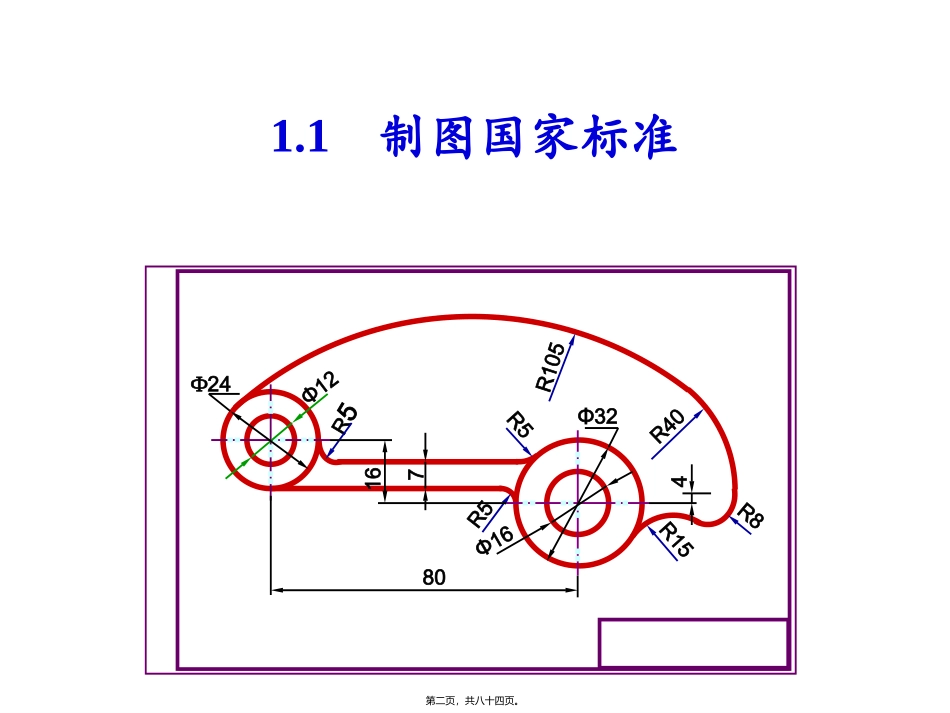

１制图的基本知识第一页，共八十四页。1.1制图国家标准R5R5R5R15R40R105R87Φ24Φ12Φ32Φ1680416第二页，共八十四页。图样是现代化工业生产和技术交流的重要技术文件。为了适应科学技术的发展和生产实际的需要以及科学地进行管理图纸，对图样的各个方面，如图纸大小、图线、字体、图样画法、尺寸标注等等都应有一个统一的规定，以使工程技术人员有章可循。这个规定叫做制图标准。每一个工程技术人员都应该树立标准化的概念，严格遵守并执行国家标准。第三页，共八十四页。1.1.1图纸幅面和格式为了便于图纸的装订和保存，必须对图纸幅面作统一的规定第四页，共八十四页。图纸幅面指的是图纸宽度与长度组成的图面。图纸幅面大小有：A0、A1、A2、A3、A4五种基本图纸幅面尺寸。下表表示了各种基本幅面尺寸，应优先选用。幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105e2010图纸幅面注意:图纸可以横放或竖放，一般采用A4竖放或A3横放。1.1.1.1图纸幅面第五页，共八十四页。1261147116821982210225236301051A45A44A43A084111890A15941486178320802378A33A34891420A2297A3210A4必要时，也允许选用由基本幅面的短边成整数倍增加后所得出的加长幅面。粗实线所示为基本幅面(第一选择)。细实线所示为加长幅面(第二选择)。虚线所示为加长幅面(第三选择)。第六页，共八十四页。1.1.1.2图框图纸上限定绘图区域的线框称为图框。图样绘制在图框内部。在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边两种，但同一产品的图样只能采用一种格式。第七页，共八十四页。图框格式留装订边的图框格式BccacLcB标题栏(a)(b)图框线图幅线acc图框线用粗实线绘制图框线用粗实线绘制第八页，共八十四页。BLeeee标题栏LeB标题栏不留装订边的图框格式(a)(b)eee图框线图幅线第九页，共八十四页。1.1.1.3标题栏每张图样上必须画出标题栏。标题栏是由名称及代号区、签字区，更改区和其他区组成的栏目。标题栏放在图框的右下角，标题栏中的文字方向为看图方向，标题栏外框用粗实线、内格用细实线绘制。标题栏的尺寸是规定的，而且不随图纸大小和绘图比例的大小变化。c标题栏acc第十页，共八十四页。１规定的标题栏格式第十一页，共八十四页。2.本课程使用的简化标题栏规定的标题栏格式较复杂，因此本课程制图作业使用的标题栏推荐用下面的格式．第十二页，共八十四页。1.1.2比例•比例：图形与其实物相应要素的线性尺寸之比。•原值比例是比值为1的比例，即1:1。绘制图样时，应尽可能按物体的实际大小采用1:1的比例画出。•但由于物体的大小及结构的复杂程度不同，因此有时还需要放大或缩小。•放大比例是比值大于1的比例，如2:1等。•缩小比例是比值小于1的比例，如1:2等。第十三页，共八十四页。举例1:21:12:1不论采用何种比例绘图，尺寸数值均按原值注出。第十四页，共八十四页。比例的选取国家标准(GB/T14690—1993)《技术制图比例》对比例的选用作了规定：需要按比例绘制图样时,应由表1的系列中选取适当的比例；必要时，也允许选取表2中的比例。第十五页，共八十四页。不同比例的视图应加以标注Ⅰ2:1Ⅰ绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例栏中填写。当某个视图需要采用不同比例时，必须另行标注。第十六页，共八十四页。字体工整、笔画清楚、间隔均匀、排列整齐。字体高度(用h表示)的公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm字体高度h代表字体的号数，例如10号字即表示字高为10mm。1.1.3字体(GB/T14691－1993)基本要求:第十七页，共八十四页。•1汉字–汉字应写成长仿宋体字，并应采用中华人民共和国国务院正式公布推行的《汉字简化方案》中规定的简化字。–汉字的高度h不应小于3.5mm，其字宽一般为h/2≈0.7h，即，长仿宋字体的字高与字宽的比例大约为1:0.7(或3:2)。–书写长仿宋体汉字的要领是；横平竖直，注意起落，结构均匀，填满方格,呈长方形。长仿宋体汉字的示例如下图所示。第十八页，共八十四页。2.数字和字母字母和数字分为A型和B型两种。A型字体的笔画宽度(d)为字高的l/14，B型字体的笔画宽...
