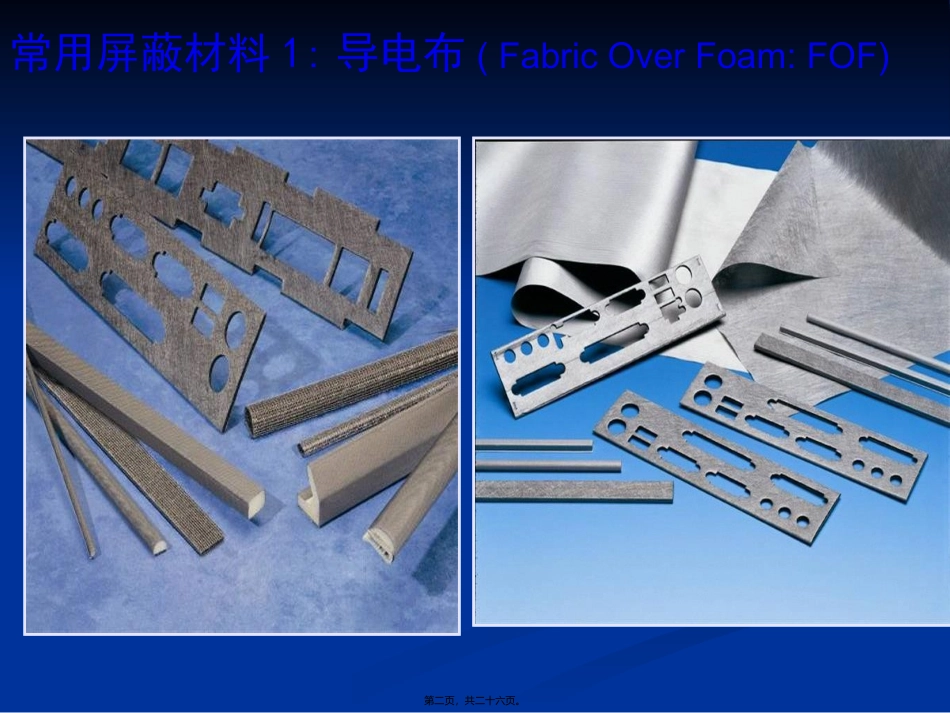

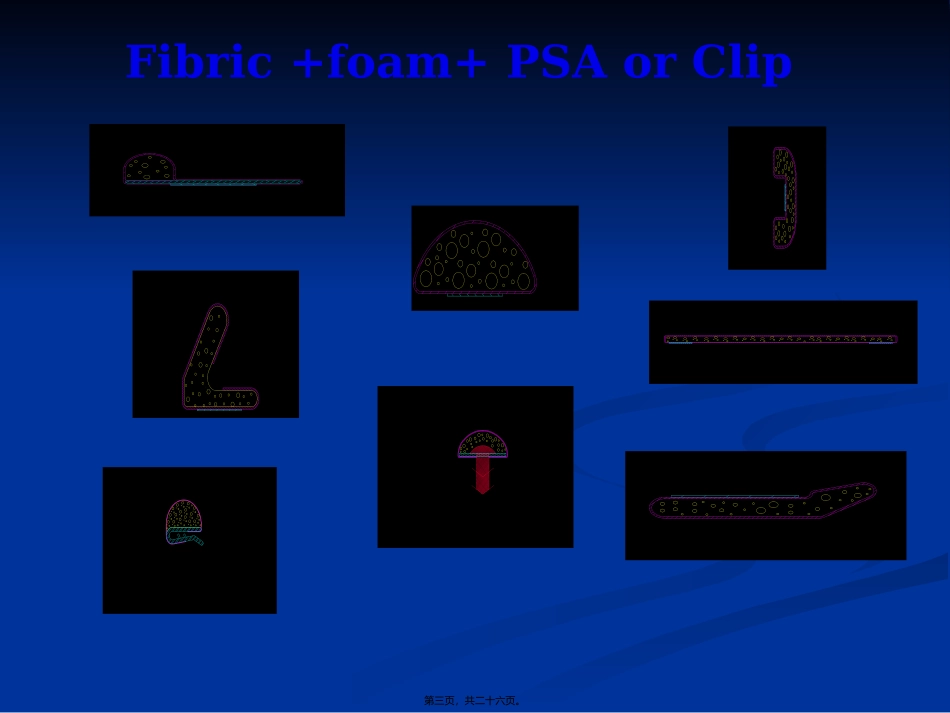

EMI屏蔽材料应用设计WinsonMa(马万幸)wma@lairdtech.comwww.lairdtech.com0755-2707241213530161649LairdTechnologies(SZ)第一页，共二十六页。常用屏蔽材料1:导电布(FabricOverFoam:FOF)第二页，共二十六页。Fibric+foam+PSAorClip第三页，共二十六页。常用屏蔽材料2—导电泡棉(ConductiveFoam:CF)导电泡棉衬垫(CF)制成的板料,方形条,及用于电脑接口的I/O屏蔽衬垫第四页，共二十六页。常用屏蔽材料3:金属簧片(FingerStock)由特殊合金铍青铜制成的指形簧片，能够解决起它衬垫不能在剪切方向受力问题，形变范围大，低频段和高频段屏蔽性能优势第五页，共二十六页。常用屏蔽材料4:导电橡胶ConductiveElastomers•Highshieldingeffectiveness•Providesenvironmentalsealing•Extruded,molded,anddie-cut•VarietyofcompoundsandfillersBestforminiaturedevices.第六页，共二十六页。常用屏蔽材料4:导电橡胶ConductiveElastomersHollowP25-50%HollowD20-50%HollowO0-50%SolidD5-20%SolidO20-25%Flatstrip5-10%第七页，共二十六页。常用屏蔽材料5:点胶Form-In-PlaceElastomer•Appliedtodie-castmetalormetalizedplasticparts.•Canbeappliedtonon-planarsurfaces.•Canbeappliedwithstandardapplicationmachinery第八页，共二十六页。常用屏蔽材料6:BoardLevelShielding第九页，共二十六页。常用屏蔽材料:-总汇填充在缝隙中的导电材料,提供连续的低阻抗的连接。必要条件是”弹性+导电”FOF导电布CF导电棉BLS屏蔽合FingerStock金属簧片屏蔽条金属丝网屏蔽条：金属丝网屏蔽条充分利用了纺织Monel,BeCu合金丝网的导电性能与橡胶优良压缩形变特性，它是将双层或多层纺织金属丝网包裹在橡胶芯上特制而成。Elastomer导电橡胶：导电橡胶是将微细导电粒均匀分布在硅橡胶中的方法制成。它既保持住橡胶原有水汽密封性能和弹性，同时有高导电性。Waveguide蜂巢式：通风口是电磁干扰主要泄露之一，机箱板上开小孔或加金属网的常规通风方法，但其屏蔽性能很难达到期望水准。波导通风板则可兼顾两者。Tape屏蔽胶带：导电布屏蔽胶带是由镀银纺织物组成，并带有高导电性的背胶，该种胶带有极好的柔韧性，适合于各种表面，并能承受高达200℃的高温FIP点胶：导电胶是在硅树脂中掺铜镀银颗粒精致而成，具有优良导电性和粘接强度，通过点胶方法直接成型于机壳上，它最适合小型化需求。第十页，共二十六页。应用EMI衬垫考虑之1--衬垫的弹性与变形EMI衬垫都克意设计有柔软的弹性，该回弹压紧能形成面与面的紧密全面接触,以兖分发挥导电性能.同时也是开开关关的需要.因此,弹性是一个关键因素。为了在任何情况下都能获得良好的电气接触，并适应机箱尺寸微少变化，压缩到一定量值是必要的,一般30-50%.衬垫的压缩能改善接触阻抗，可以使屏蔽具有更高的效能。但衬垫释放的压力过大也会导致机箱尺寸变化.特别是塑壳和薄金属壳.残余形变(compressset)会影响接触.软软弹性和少少的残余形变是我们所追求的。第十一页，共二十六页。衬垫在推荐压缩量时所需的压力类型压力（磅/英尺）压缩比（%）导电布FOF4.83good30铍铜指形簧片(BeCu)20.00good30不锈钢50.0030蒙乃尔金属丝网(橡胶管芯)42.0030蒙乃尔金属丝网（发泡芯）49.5030D形橡胶条7.50good30第十二页，共二十六页。应用EMI衬垫考虑之2--RΏ-C%-ForceForceResistanceGraphofLT4693-AB-51KandCompetitorsEquivalents00.10.20.30.40.50%10%20%30%40%50%60%70%80%%CompressionResistance(ohms/inchlength)012345Force(lbs/inchlength)LairdNi/CuCompetitiveC/AgCompetitiveNi/Ag压缩量:压力电阻:压缩量第十三页，共二十六页。5ConnectionElectrolyteAnode(+)Cathode(-)EMF1.10VoltsZincCorrosionSilver应用EMI衬垫考虑之3--电化学稳定性当两个金属电极被浸在电触液中时，电子就被从一个电极流向另一个电极。电子的流动的建立，又支持电流的流动，施主电极(anode)就慢慢被腐蚀。第十四页，共二十六页。不同的金属呈现这个效应有不同的程度，通过此较它们的电位差，就可以分级。材料中任何两个金属之间得出的电压，是表中材料电压之间的...
