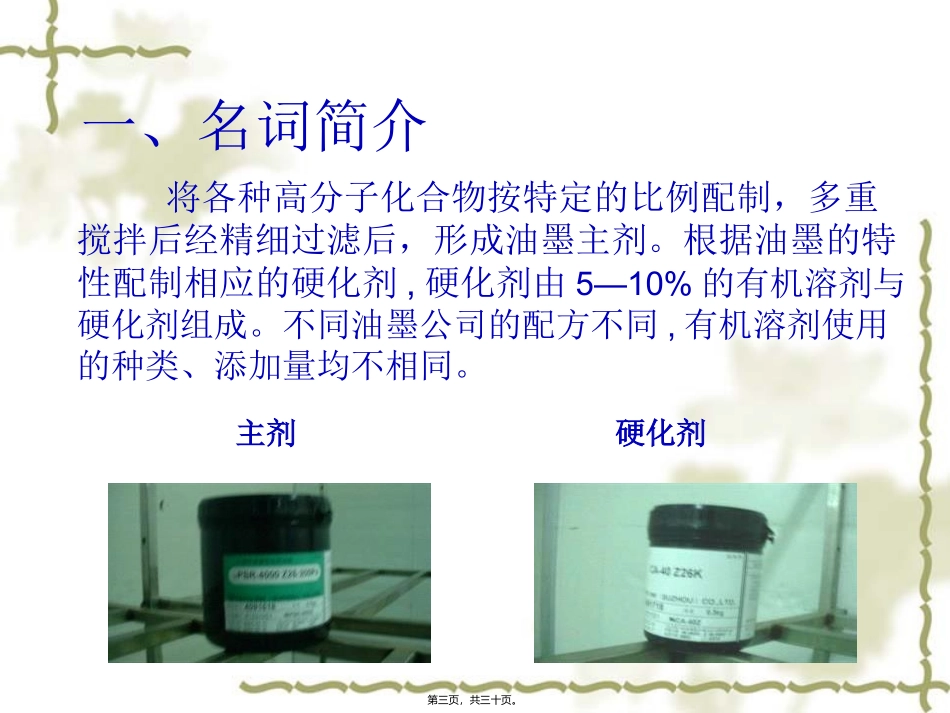

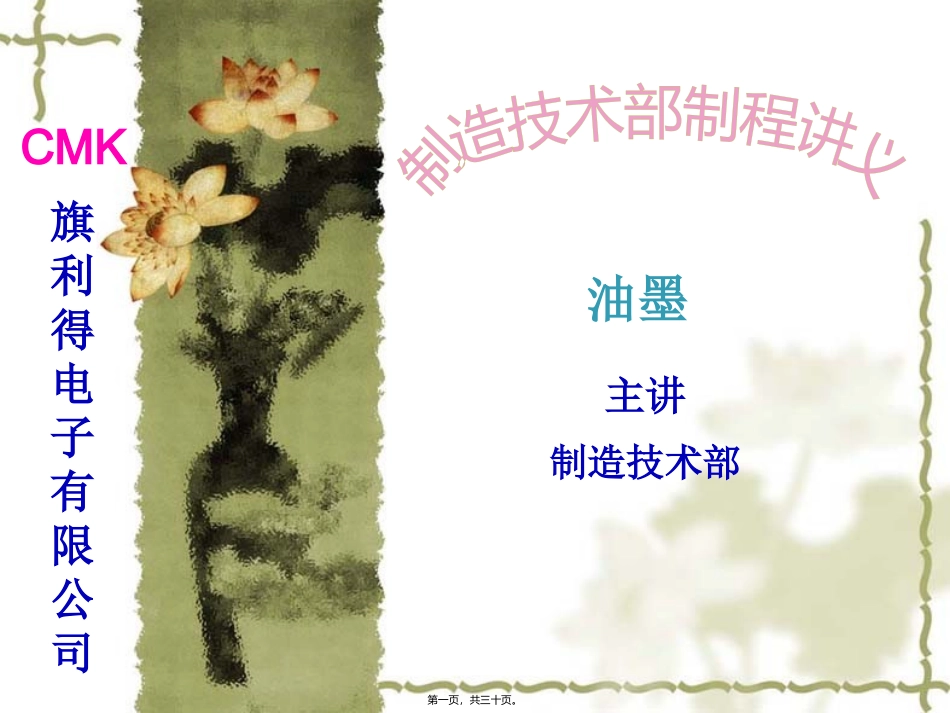

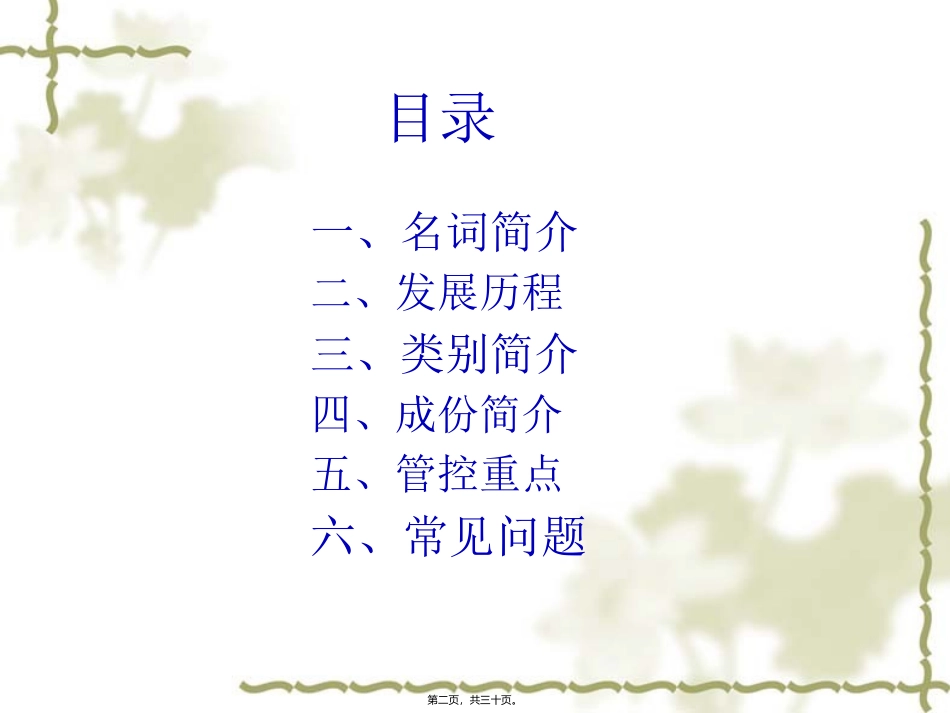

旗利得电子有限公司油墨主讲制造技术部CMK第一页，共三十页。目录一、名词简介二、发展历程三、类别简介四、成份简介五、管控重点六、常见问题第二页，共三十页。一、名词简介将各种高分子化合物按特定的比例配制，多重搅拌后经精细过滤后，形成油墨主剂。根据油墨的特性配制相应的硬化剂,硬化剂由5—10%的有机溶剂与硬化剂组成。不同油墨公司的配方不同,有机溶剂使用的种类、添加量均不相同。主剂硬化剂第三页，共三十页。二、发展历程1、热固型从1936年英国的PaulEisler博士（后人称其为:〝印制电路之父〞）最早提出印刷电路的概念开始,热固化型油墨就用于表面线路、防焊、文字的制作。A、优点︰只需烤箱、网版就可以制作，不需要太多的设备投资。工序单一，作业效率较高；B、缺点︰产品质量差，外观非常的粗糙，无法制作高附加值的高端产品。第四页，共三十页。2、感光型随着PCB产品的飞速发展，产品的外观越来越重要。以前的热固型油墨丑陋的外观无法满足客户的需求，于是又开发感光型油墨用于制作线路、防焊、文字。A、优点︰靓丽的产品外观可满足各种客户的需求，稳定的性能符合各种品质要求。更利于成本、品质的管制；B、缺点︰需要众多更精密的设备﹙如恒温的烤箱、紫外线曝光机、显影机﹚，生产流程更长，产品生产周期更长。第五页，共三十页。3、感光型与热固化型兼用但到目前为止，感光型文字油墨尚未完全成熟，无法抵抗模冲成型时高强度的冲击力，会形成文字脱落、残缺等问题。故现在许多PCB公司采用的方法为︰A、内层无孔线路制作、防焊制作均使用感光型油墨，可以节省成本、提高产品外观，提升产品的品质与靓丽外观；B、文字印刷使用热固型油墨，可以节省成本，保证产品品质。第六页，共三十页。4、感光型油墨未来的发展驱势根据PCB产品的发展驱势，将来的线路向高密集型发展。电子元件焊点间距越来越窄，感光油墨的架桥能力（隔焊宽度现在最小可做到25um）、塞孔能力（塞孔能力现在最大可做到0.65mm）要求越来越高，而PCB的单价越来越低。故制程的因循改善，不断的提升制程能力是每家PCB公司努力奋斗的方向。第七页，共三十页。隔焊（绿油桥）塞孔（盖孔）第八页，共三十页。类别国家制造商溶剂性油墨瑞士汽巴－嘉基水溶性油墨日本太阳（欧洲国家绝大多数都使用溶剂性油墨，美国有一半的公司是使用此种类型的油墨，而亚洲绝大多数是使用水溶性油墨）三、类别简介第九页，共三十页。固化方法分类图形转移方法分类油墨用途分类热固化型导电油墨UV紫外光固化+热固化型感光显影法文字油墨油墨种类防焊油墨UV紫外光固化型丝网印刷法防蚀刻油墨热固化型可剥胶油墨第十页，共三十页。导电油墨紫外线固化型热固化型（含银胶、铜膏、碳墨）耐蚀刻油墨感光显影型热固化型紫外线固化型耐镀（化）金油墨感光显影型热固化型可剥胶油墨紫外线固化型热固化型丝网印刷法喷墨涂布法帘幕涂布法滚轮涂布法第十一页，共三十页。防焊油墨感光显影型丝网印刷法(BGA基板用，含有UV固化型)喷墨涂布法帘幕涂布法热固化型紫外线固化型紫外線+热固化型文字油墨感光显影型热固化型紫外线固化型第十二页，共三十页。印刷方法说明丝网印刷法︰在这里是特指将我们公司现行的挡点菲林与曝光菲林由受付业务部将资料处理成为一张菲林而制作出来的网版,以这个网版印刷传统油墨后再热固化就印刷文字的作业方法；感光显影法︰前处理后印刷防焊油墨,将油墨表面烤干后对位曝光、显影。后烘烤后再印刷文字油墨烘烤的作业方法。即我们公司现在的作业方法。第十三页，共三十页。防焊油墨主体(展色剂)填充剂著色剂添加剂树脂稀释剂无机填充剂有机填充剂颜料染色物硬化剂粘度调整剂(有机溶剂)其他增粘剂，有机溶剂，稀释剂重合感光起始剂，硬化加促剂反应性稀释剂，有机溶剂四、成份简介:第十四页，共三十页。油墨之制造流程：原料计量/调配混合研磨粘度调整检查/测试过滤包裝第十五页，共三十页。填充剂使用之目的及种类：目的：主要是油墨上强化剂之使用，增加油墨之特性如耐热性及铅笔硬度之测试。种类：BaSO4,SiO2,Talc主要成份：BariumSulfate:BaSO4硫酸钡Silica:SiO2无水硅酸Talc:3MgO．4SiO2．H2O滑石粉第...
