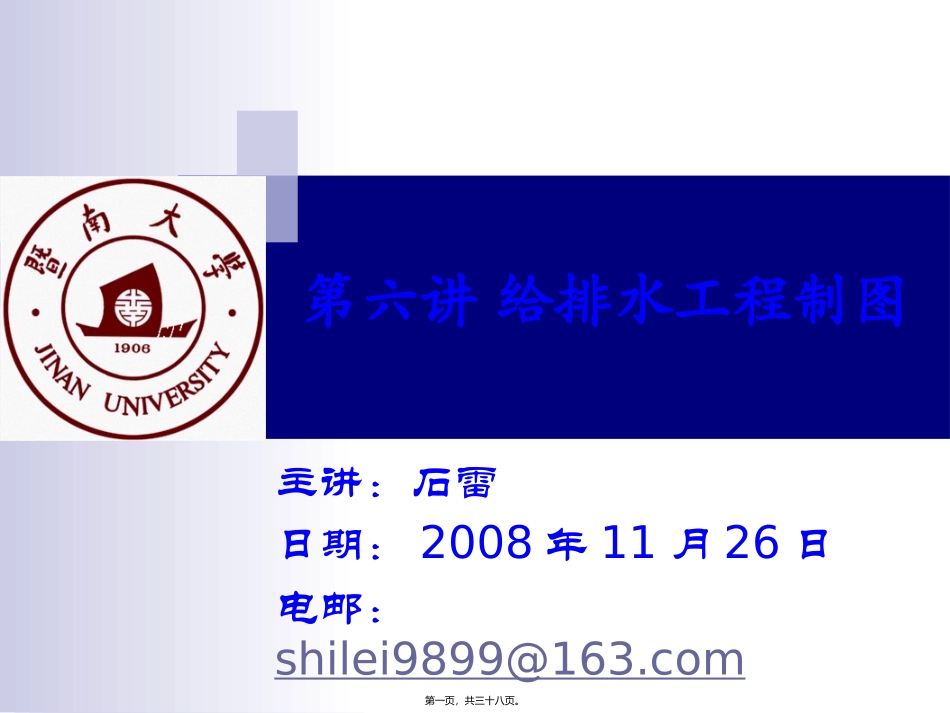

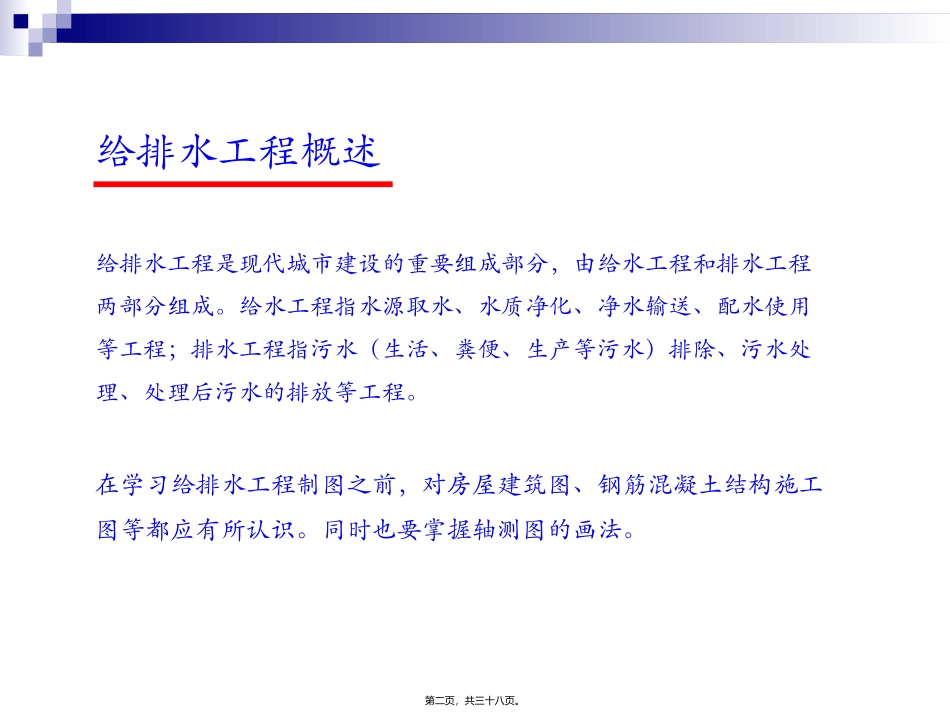

第六讲给排水工程制图主讲：石雷日期：2008年11月26日电邮：shilei9899@163.com第一页，共三十八页。给排水工程是现代城市建设的重要组成部分，由给水工程和排水工程两部分组成。给水工程指水源取水、水质净化、净水输送、配水使用等工程；排水工程指污水（生活、粪便、生产等污水）排除、污水处理、处理后污水的排放等工程。在学习给排水工程制图之前，对房屋建筑图、钢筋混凝土结构施工图等都应有所认识。同时也要掌握轴测图的画法。给排水工程概述第二页，共三十八页。第三页，共三十八页。1)新建、改建、扩建工程的各阶段设计图、竣工图；2)总平面设计图、竣工图；3)原有建筑物、构筑物、总平面图的实测图；4)通用设计图、标准设计图。适用范围第四页，共三十八页。设计应以图样表示，不得以文字代替绘图。如必须对某部分进行说明时，说明文字应通俗易懂、简明清晰。有关全工程项目的问题应在首页说明，局部问题应注写在本张图纸内。工程设计中，本专业的图纸应单独绘制。在同一个工程项目的设计图纸中，图例、术语、绘图表示方法应一致。在同一个工程子项的设计图纸中，图纸规格应一致。如有困难时，不宜超过2种规格。一般规定第五页，共三十八页。1)规划设计采用水规-××。2)初步设计采用水初-××，水扩初-××。3)施工图采用水施-××。图纸编号应遵守下列规定第六页，共三十八页。1初步设计的图纸目录应以工程项目为单位进行编写；施工图的图纸目录应以工程单体项目为单位进行编写。2图纸图号应按下列规定编排：系统图在前，平面图、剖面图、放大图、轴测图、详图依次在后；平面图中应地下各层在前，地上各层依次在后；水净化(处理)流程图在前，平面图、剖面图、放大图、详图依次在后；总平面图在前，管道节点图、阀门井示意图、管道纵断面图或管道高程表、详图依次在后。图纸的排列应符合下列要求第七页，共三十八页。高程图1)构筑物之间的管道以中粗实线绘制;2)各种构筑物必要时按形状以单细实线绘制;3)各种构筑物的水面、管道、构筑物的底和顶应注明标高;4)构筑物下方应注明构筑物名称。第八页，共三十八页。流程图1)水净化流程图可不按比例绘制;2)水净化设备及附加设备按设备形状以细实线绘制;3)水净化系统设备之间的管道以中粗实线绘制，辅助设备的管道以中实线绘制;4)各种设备用编号表示，并附设备编号与名称对照说明;5)初步设计说明中可用方框图表示水的净化流程图。第九页，共三十八页。平面图1)建筑物轮廓线、轴线号、房间名称、绘图比例等均应与建筑专业一致，并用细实线绘制。2)各类管道、用水器具及设备、消火栓、喷洒头、雨水斗、阀门、附件、立管位置等应按图例以正投影法绘制在平面图上。3)安装在下层空间或埋设在地面下而为本层使用的管道，可绘制于本层平面图上；如有地下层，排出管、引入管、汇集横干管可绘于地下层内。第十页，共三十八页。4)各类管道应标注管径。生活热水管要示出伸缩装置及固定支架位置；立管应按管道类别和代号自左至右分别进行编号，且各楼层相一致；消火栓可按需要分层按顺序编号。5)引入管、排出管应注明与建筑轴线的定位尺寸、穿建筑外墙标高、防水套管形式。6)±0.000标高层平面图应在右上方绘制指北针。平面图（续）第十一页，共三十八页。线型名称线型线宽用途粗实线b新设计的各种排水和其他重力流管线粗虚线b新设计的各种排水和其他重力流管线的不可见轮廓线中粗实线0.75b新设计的各种给水和其他压力流管线；原有的各种排水和其他重力流管线中粗虚线0.75b新设计的各种给水和其它压力流管线及原有的各种排水和其它重力流管线的不可见轮廓线中实线0.50b给水排水设备、零(附)件的可见轮廓线；总图中新建的建筑物和构筑物的可见轮廓线；原有的各种给水和其他压力流管线中虚线0.50b给水排水设备、零(附)件的不可见轮廓线；总图中新建的建筑物和构筑物的不可见轮廓线；原有的各种给水和其他压力流管线的不可见轮廓线细实线0.25b建筑的可见轮廓线；总图中原有的建筑物和构筑物的可见轮廓线；制图中的各种标注线细虚线0.25b建筑的不可见轮廓线；总图中原有的建筑物和构筑物的不可见轮廓线单点长画线0.25b中心线、定位轴线...
