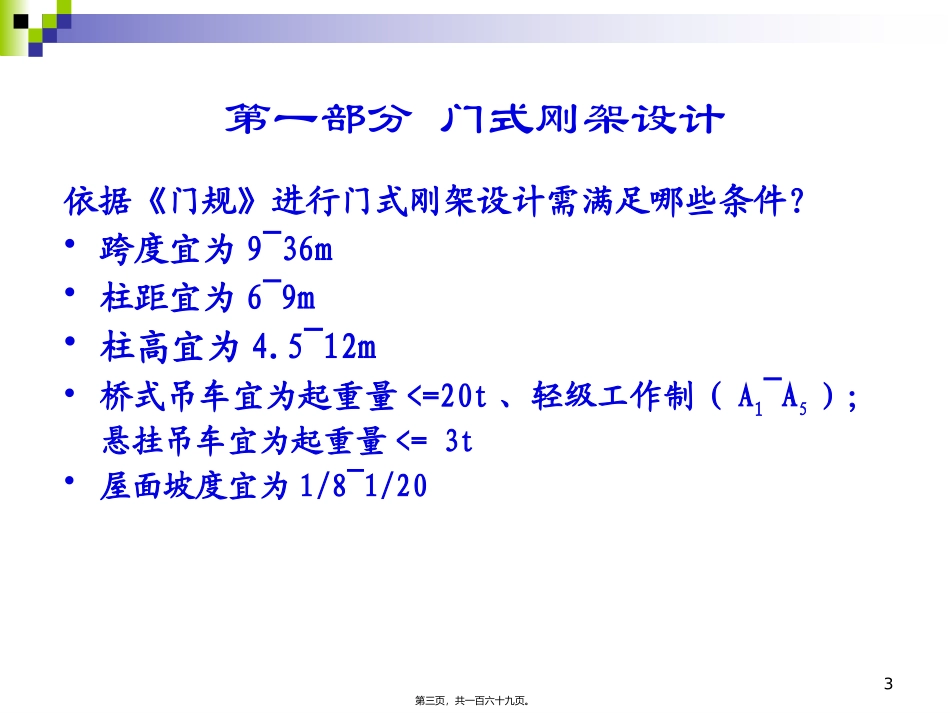

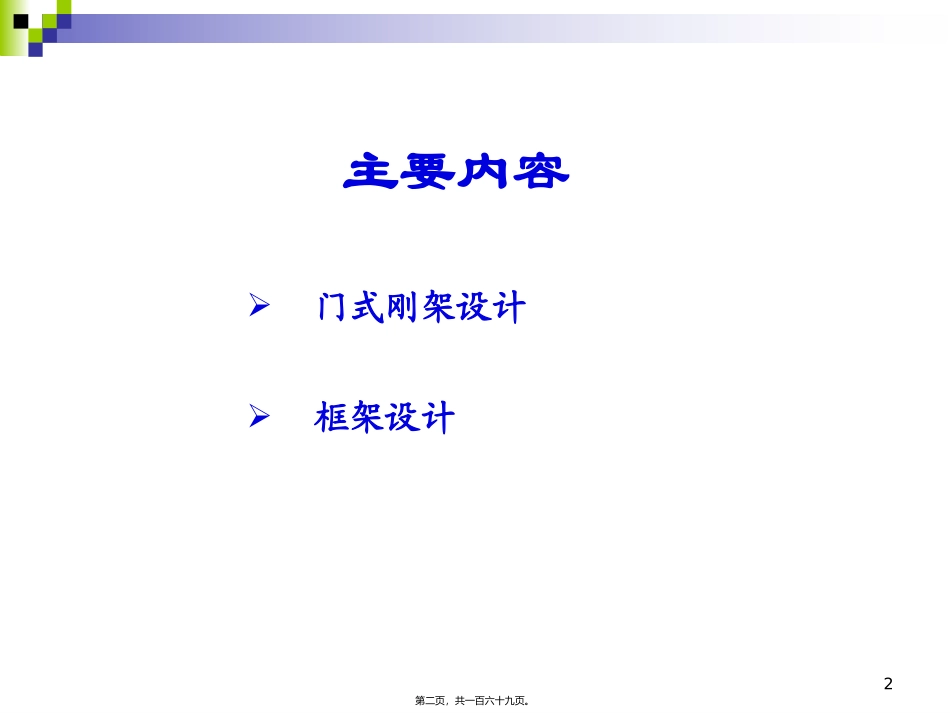

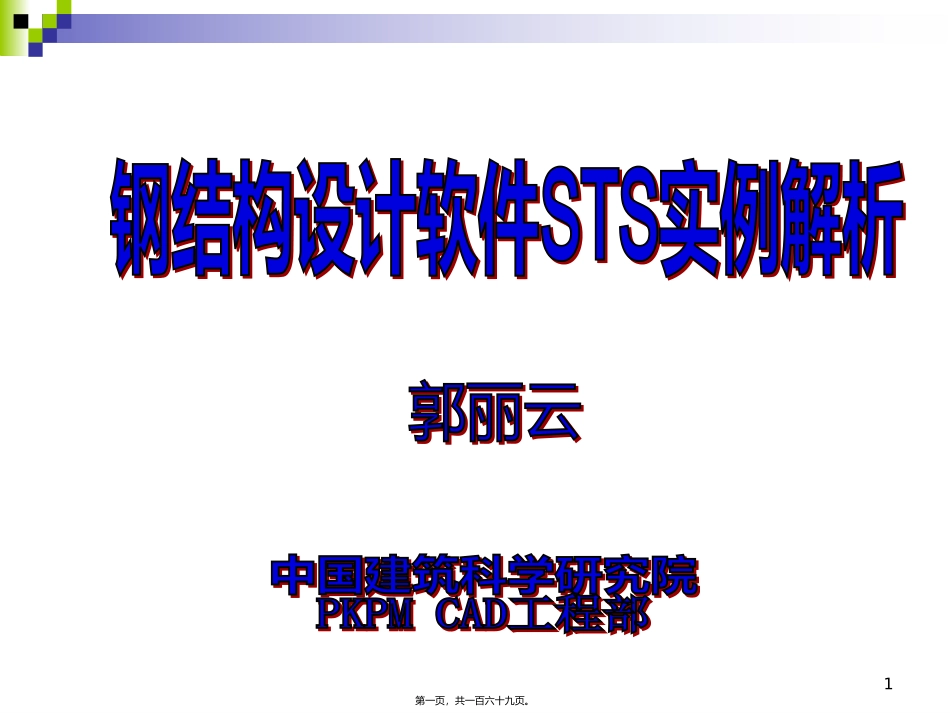

1第一页，共一百六十九页。2门式刚架设计框架设计主要内容第二页，共一百六十九页。3第一部分门式刚架设计依据《门规》进行门式刚架设计需满足哪些条件？•跨度宜为9~36m•柱距宜为6~9m•柱高宜为4.5~12m•桥式吊车宜为起重量<=20t、轻级工作制（A1~A5）；悬挂吊车宜为起重量<=3t•屋面坡度宜为1/8~1/20第三页，共一百六十九页。4第四页，共一百六十九页。5第五页，共一百六十九页。6【例题1】：某单跨双坡门式刚架厂房，跨度36m，总长度90m，刚架柱距7.5m，檐口高度9m，屋面坡度1/10，平面图如下图。钢材采用Q345。恒荷载0.3kN/m2，活荷载（取屋面活荷载和雪荷载中较大值）0.3kN/m2，基本风压0.35kN/m2，地面粗糙度为B类。檩条采用高强镀锌冷弯薄壁卷边Z形钢檩条。第六页，共一百六十九页。7第七页，共一百六十九页。8建立模型-“自动生成构件截面与铰接信息”的实现原则是什么？•《门规》第4.1.3中规定,设有桥式吊车时,柱宜采用等截面构件。《门规》第4.1.4中规定,当用于工业厂房且有5t以上桥式吊车时，宜将柱脚设计成刚接。程序根据用户输入的参数信息来设置构件：当未布置吊车荷载时，刚架柱自动采用变截面的H形截面，柱脚为铰接；当布置有吊车荷载时，刚架柱自动采用等截面的H截面，柱脚为刚接。参数中如设定了分段数，梁采用变截面的H形截面；如未设分段数，梁采用等截面的H形截面，梁梁连接，梁柱连接均为刚接。•刚架跨度L≤18M时，横梁采用等截面为宜；L≥24M时，横梁宜采用变截面；L=21M时，视情况而定。第八页，共一百六十九页。9建立模型-焊接工形截面轴压截面分类如何选用？•当定义截面选取了焊接工形截面时，在截面参数中会有“轴压对Y轴截面分类”的一个参数选项，如下图所示。该参数主要用于验算实腹式轴心受压构件的稳定性。用它来确定计算稳定性时所需的轴心受压构件的稳定系数。fAN•根据构件的长细比、钢材的屈服强度和表5.1.2-1、表5.1.2-2的截面分类按附录C采用。•截面分类由软件根据GB50017自动确定，当存在多个选择时，一般取低的（偏安全）•只有少数截面用户可以干预，例如焊接H形截面•修改截面分类要有根据，对材料要求在施工图中要进行明确说明！第九页，共一百六十九页。10轴压截面分类相同长细比时B类的稳定系数要高于c类，按b类计算的构件承载力要高于c类。第十页，共一百六十九页。11建立模型-荷载输入1）、软件对荷载的方向是如何规定的？荷载正负规定:水平荷载规定向右为正,竖向荷载规定向下为正,顺时针方向的弯矩为正,反之为负。2）、恒载、活载•为何刚架与檩条的活荷载分别定义？《门规》3.2.2当采用压型钢板轻型屋面时,屋面竖向均布活荷载的标准值（按水平投影面积计算）应取0.5KN/M2。对受荷水平投影面积大于60M2的刚架构件,屋面竖向均布活荷载的标准值可取不小于0.3KN/M2。第十一页，共一百六十九页。123）、风荷载如何选取风荷载的计算规范？《荷载规范》：《门规》：：风振系数，高度小于30m的单层工业房屋可按以往实践经验不考虑。：体型系数，《门规》中的体型系数是采用美国金属房屋制造商协会MBMA《低层房屋体系手册》（1996）中的规定。本规定适合于低层钢结构房屋。屋面坡度不大于10°、屋面平均高度不大于18m，房屋高宽比不大于1、檐口高度不大于房屋的最小水平尺寸；《荷载规范》第7.3节规定的体型系数适用范围更广。ųz:风荷载高度变化系数,当高度小于10m时，应按10m高度处的数值采用。：基本风压，《门规》中是按现行《荷载规范》规定值乘以1.05采用。0wwzszk0wwzsgzk0wwzskzs0w第十二页，共一百六十九页。131）、参数输入中结构类型的选择与抗震规范的规定如何对应？《抗震规范》第9.2.1条明确“单层钢结构厂房”一节“不适用于单层轻型钢结构厂房”。所以当结构类型选择为“门式刚架轻型房屋钢结构”时程序不按抗震的要求控制。但当抗震控制结构设计时，尚应注意按门规3.1.4条条文说明规定的采取抗震构造措施。规程提出抗震构造措施有：构件之间应尽量采用螺栓连接；斜梁下翼缘与刚架柱的连接处宜加腋以提高该处的承载力，该处附近翼缘受压区的宽厚比宜适当减小；柱脚的抗剪、抗拔...
