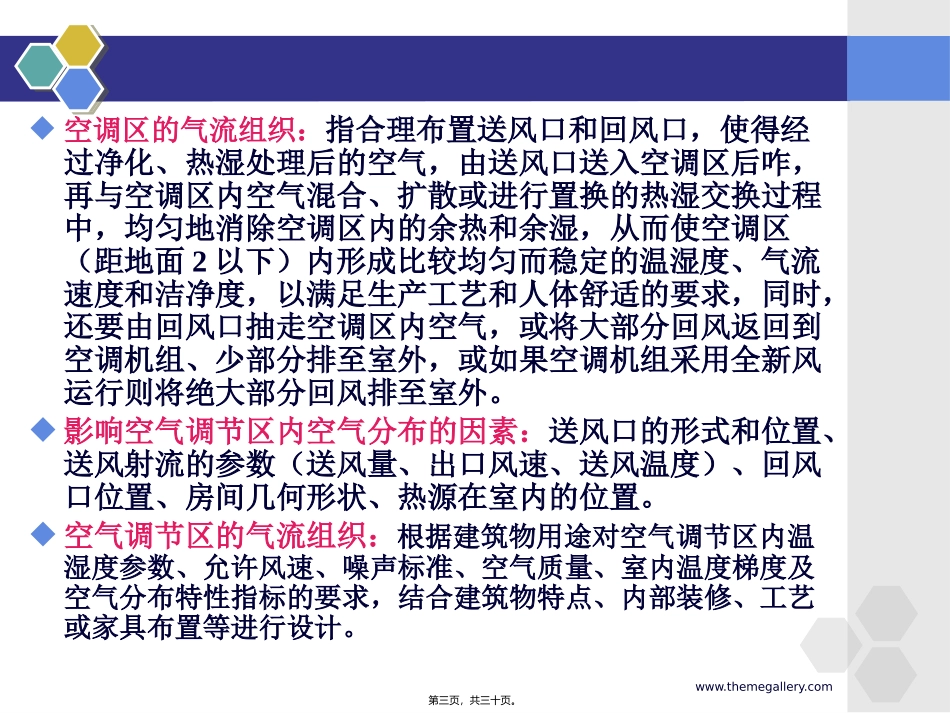

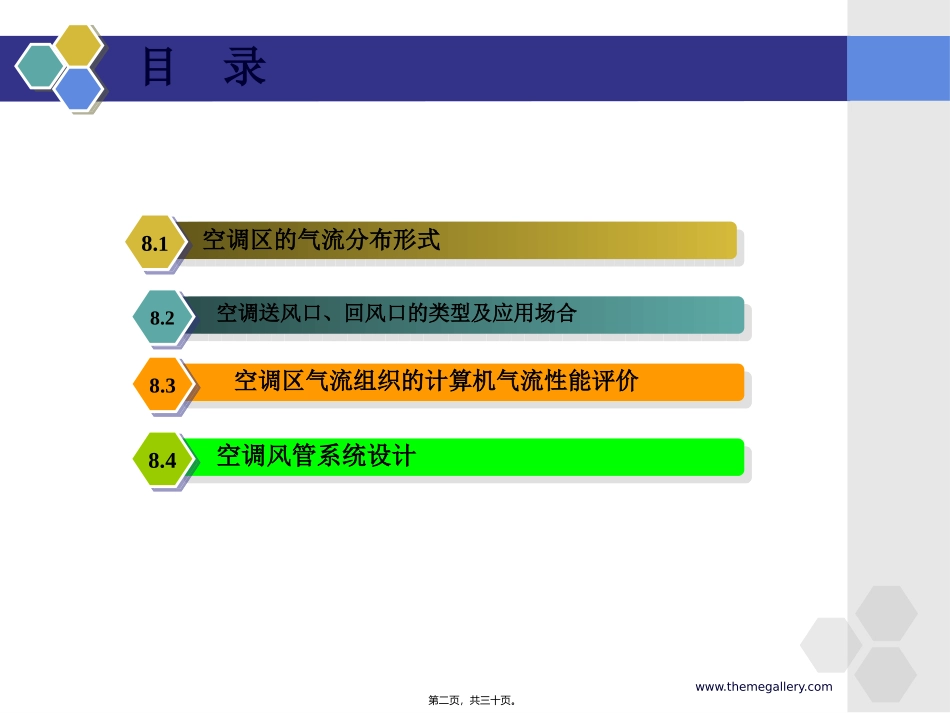

LOGO通风空调TONGFENGKONGTIAO8空调区的气流组织和空调风管系统第一页,共三十页。目录空调区的气流分布形式空调送风口、回风口的类型及应用场合8.18.18.28.28.38.3空调区气流组织的计算机气流性能评价8.48.4空调风管系统设计www.themegallery.com第二页,共三十页。空调区的气流组织:指合理布置送风口和回风口,使得经过净化、热湿处理后的空气,由送风口送入空调区后咋,再与空调区内空气混合、扩散或进行置换的热湿交换过程中,均匀地消除空调区内的余热和余湿,从而使空调区(距地面2以下)内形成比较均匀而稳定的温湿度、气流速度和洁净度,以满足生产工艺和人体舒适的要求,同时,还要由回风口抽走空调区内空气,或将大部分回风返回到空调机组、少部分排至室外,或如果空调机组采用全新风运行则将绝大部分回风排至室外。影响空气调节区内空气分布的因素:送风口的形式和位置、送风射流的参数(送风量、出口风速、送风温度)、回风口位置、房间几何形状、热源在室内的位置。空气调节区的气流组织:根据建筑物用途对空气调节区内温湿度参数、允许风速、噪声标准、空气质量、室内温度梯度及空气分布特性指标的要求,结合建筑物特点、内部装修、工艺或家具布置等进行设计。www.themegallery.com第三页,共三十页。8.1空调区的气流组织形式1、顶(上)部送风系统的基本原理将调解好的空气以高于室内人员舒适所能接受的速度从房间上部(顶棚或侧墙高处)送出。送入的高速空气射流与房间空气产生强烈的混合,送风射流的温度迅速趋近于整个房间的温度。当射流进入房间时,它诱导房间(二次)空气进入主射流,引起射流尺寸不断扩大,空气流速降低。(进入人活动区(高1.8m)之前,把速度减至不高于0.25m/s。8.1.1顶(上)部送风系统(顶部混合系统)8.1.1顶(上)部送风系统(顶部混合系统)www.themegallery.com第四页,共三十页。上送下回将房间送风口设在房间上部(顶棚或侧墙),回风口设在下部(地板或侧墙),气流从上部送出,从下部排出。适用场合:•适用于有恒温要求和洁净度要求的工艺性空调•冬季以送热风为主且空调房间层高较高的舒适性空调系统。2、顶(上)部送风系统的气流分布形式a单侧送风,单侧回风b双侧送风,双侧回风c顶棚散流器送风,双侧回风d顶棚孔板送风,单侧回风www.themegallery.com第五页,共三十页。上送上回气流从上部送出,进入空调区域后再从上部排出。适用场合:•适用于以夏季降温为主且房间层高较低的舒适性空调系统•对冬、夏季均要使用空调系统(候车大厅、百货商场,层高较低的会议室),由于房间无法布置回风口•对有恒温要求的工艺空调,精度不高时。a单侧送风b双侧由内向外送风c双侧由外向内送风d送风与回风不在同一侧e顶棚孔板送风与回风两用散流器www.themegallery.com第六页,共三十页。中送风在满足室内温湿度要求前提下,有明显节能效果,但竖向空间存在温度分层现象。(分层空调)适用场合:•对于某些高大空间实际的空调区处在房间下部,没有必要将整个空间作为控制对象。A中送风,下回风B中送风,下回风加顶部排风www.themegallery.com第七页,共三十页。侧面送风依靠侧面风口吹出射流实现送风方式。将设有送风口的送风风管布置在房间上部的侧墙处,设有回风口的回风管布置在房间下部或房间上部侧墙处,送风口和回风口在同一侧。3、顶(上)部送风系统的送风方式a单侧送风,单侧回风:一般层高的小面积空调房间b双侧送风,双侧回风:当房间较长时C中部双侧向内送风:高大厂房d中部双侧向内送风加顶部排风:高大厂房,有一定余热量www.themegallery.com第八页,共三十页。贴附射流:侧送风口贴近顶棚布置时,由于附壁效应的作用,促使空气沿壁面流动,可以看成自由射流的一半。气流流型a单侧送风,单侧回风:一般层高的小面积空调房间b双侧送风,双侧回风:当房间较长时C中部双侧向内送风:高大厂房d中部双侧向内送风加顶部排风:高大厂房,有一定余热量www.themegallery.com第九页,共三十页。气流在房间大部分空间内形成一个大的回旋涡流,只有在房角处有小股滞留区,射流有足够的射程送到对面墙上,使整个空调...
