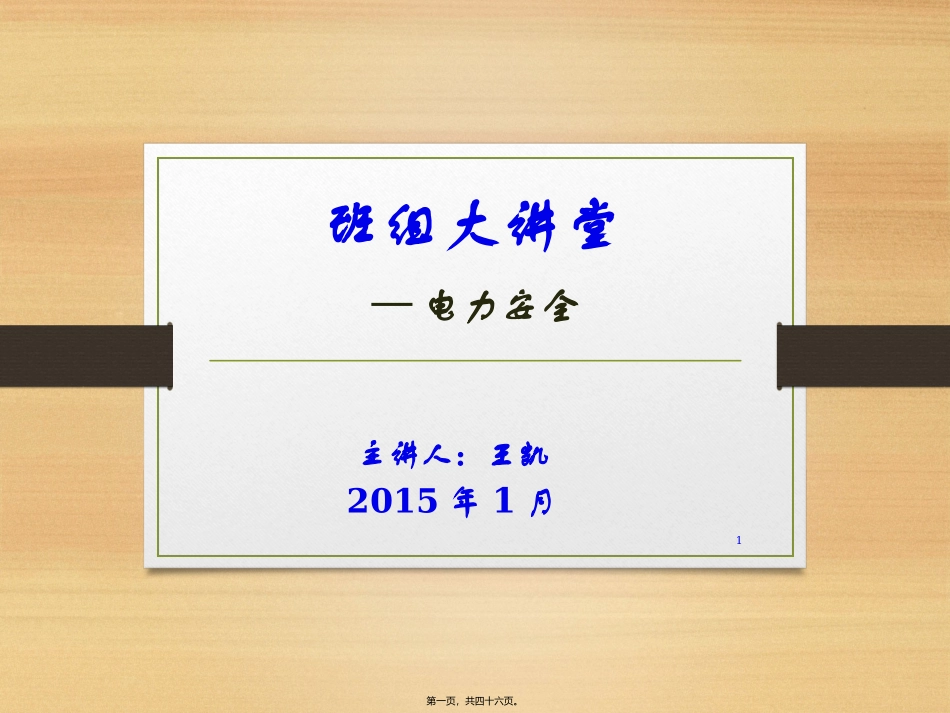

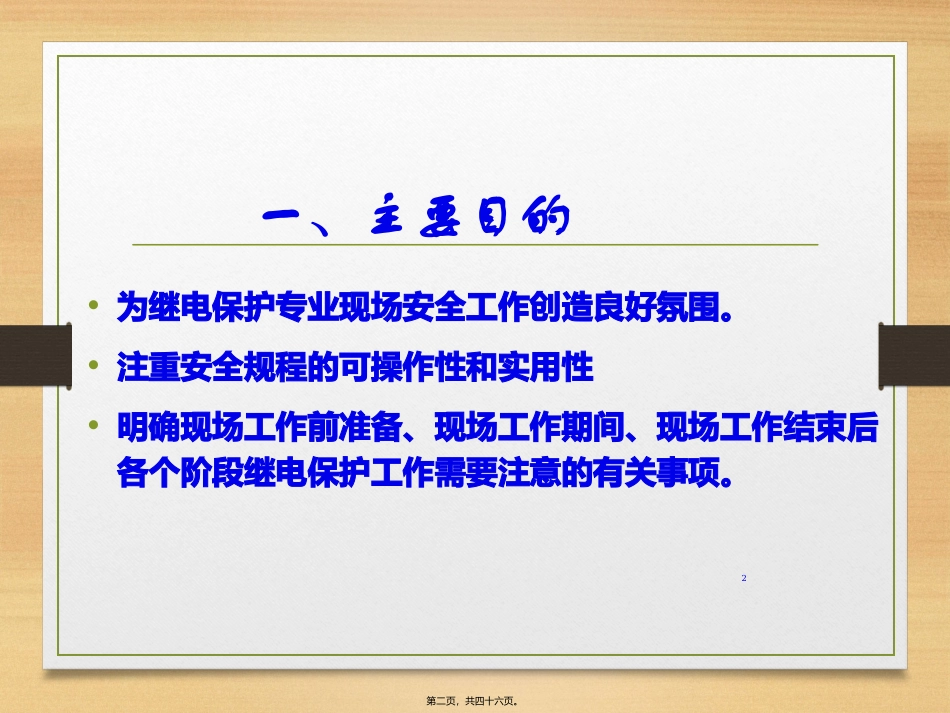

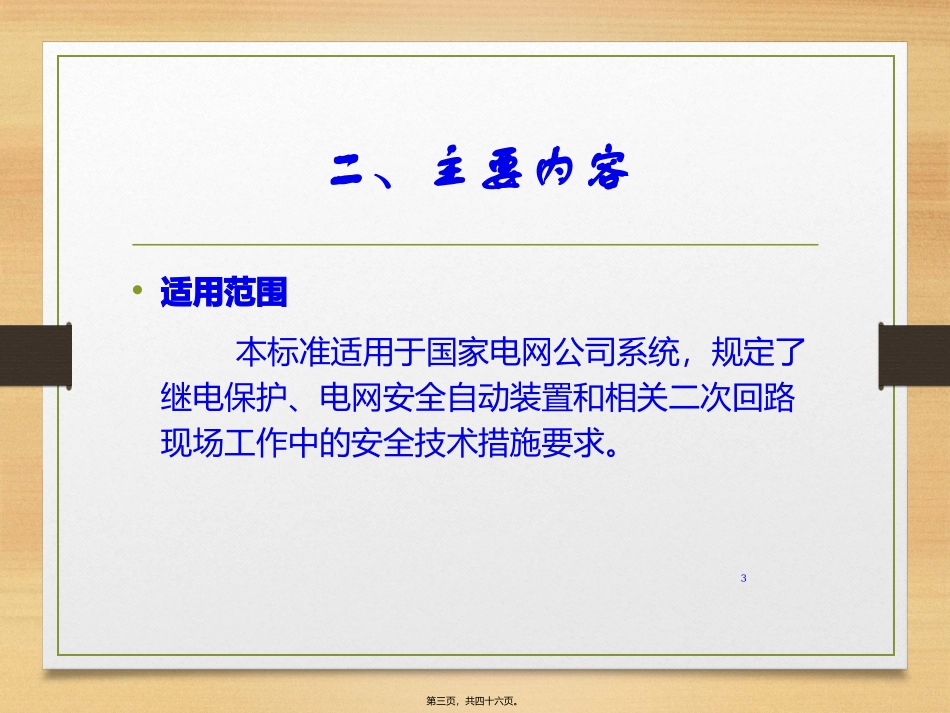

班组大讲堂主讲人：王凯2015年1月1—电力安全第一页，共四十六页。一、主要目的•为继电保护专业现场安全工作创造良好氛围。•注重安全规程的可操作性和实用性•明确现场工作前准备、现场工作期间、现场工作结束后各个阶段继电保护工作需要注意的有关事项。2第二页，共四十六页。二、主要内容•适用范围本标准适用于国家电网公司系统，规定了继电保护、电网安全自动装置和相关二次回路现场工作中的安全技术措施要求。3第三页，共四十六页。三、内容说明•工作负责人1)应遵守工作负责人制度2)应经本单位领导书面批准3）对现场工作安全、检验质量、进度工期以及工作结束交接负责。工作负责人应熟悉继电保护、电网安全自动装置和相关二次回路，熟悉工作组成员的工作能力，经培训、考试合格，并承担相关安全责任。4第四页，共四十六页。三、内容说明有的单位搞安全承包制，要求每个继电保护人员承包一些保护设备，有的继电保护人员不能胜任工作，也任命为工作负责人，这种现象应引起我们高度重视，应加强对工作负责人的培训和考核。从某种意义上讲，工作负责人对现场作业安全起着决定性作用。工作负责人必须熟悉相关二次回路，许多事故都是由于不熟悉二次回路所致。5第五页，共四十六页。三、内容的说明•异常情况应停止作业工作人员在现场工作过程中，遇到异常情况（如直流系统接地等）或断路器跳闸，应立即停止工作，保持现状，待查明原因，确定与本工作无关并得到运行人员许可后，方可继续工作。若异常情况或断路器跳闸是本身工作引起，应保留现场，立即通知运行人员，以便及时处理。如果正电源直接接到辅助屏的跳闸继电器，保护跳闸没有信息，现场破坏后，可能查不到跳闸原因，会留下事故隐患。6第六页，共四十六页。三、内容说明•工作前了解设备运行情况工作前了解工作地点、工作范围、一次设备和二次设备运行情况，与本工作有联系的运行设备，如失灵保护、远方跳闸、电网安全自动装置、联跳回路、重合闸、故障录波器、变电站自动化系统、继电保护及故障信息管理系统等，需要与其他班组配合的工作。7第七页，共四十六页。三、内容说明工作前了解运行情况十分重要，能够起到事半功倍的作用，磨刀不误砍材工。应特别注意联跳、失灵起动、远方跳闸、整屏切换、安全自动装置等回路。做好安全措施的前提条件是了解设备运行情况。有的人为了节省时间，简化了了解设备运行情况的环节，造成继电保护误动作。8第八页，共四十六页。三、内容说明•检验方案和继电保护安全措施票1）对重要和复杂保护装置，如母线保护、失灵保护、主变保护、远方跳闸、有联跳回路的保护装置、电网安全自动装置和备自投装置等的现场检验工作，应编制经技术负责人审批的检验方案和继电保护安全措施票。在保证安全的前提下，为减少现场继电保护人员工作量，东北电网公司将继电保护安全措施票与继电保护标准化作业指导书的安全措施合并在一起。9第九页，共四十六页。三、内容说明2）继电保护安全措施票由工作负责人填写，由技术员、班长或技术负责人审核并签发。3“”）继电保护安全措施票中安全措施内容应按实施的“先后顺序逐项填写，按照被断开端子的保护柜（屏）（或现场端子箱）名称、电缆号、端子号、回路号、”功能和安全措施格式填写。这主要是为了便于核对安全措施。10第十页，共四十六页。三、内容说明4）开工前工作负责人应组织工作班人员核对安全措施票内容和现场接线，确保图纸与实物相符。11第十一页，共四十六页。三、内容说明•下列情况应填写继电保护安全措施票1）在运行设备的二次回路上进行拆、接线工作。2）在对检修设备执行隔离措施时，需断开、短路和恢复同运行设备有联系的二次回路工作。12第十二页，共四十六页。三、内容说明•相关专业作业若高压试验、通信、仪表、自动化等专业人员作业影响继电保护和电网安全自动装置的正常运行，应经相关调度批准，停用相关保护。作业前应填写工作票，工作票中应注明需要停用的保护。在做好安全措施后，方可进行工作。13第十三页，共四十六页。三、内容说明高压试验、通信、仪表、自动化等专业作业影响继电保护正常工作的现象时有发生，例如：1）通信...
