QCC品管圈活动开展的技巧与QC七大手法VIP免费

QCC品管圈活动开展的技巧与QC七大手法_第1页
1/129
QCC品管圈活动开展的技巧与QC七大手法_第2页
2/129
QCC品管圈活动开展的技巧与QC七大手法_第3页
3/129

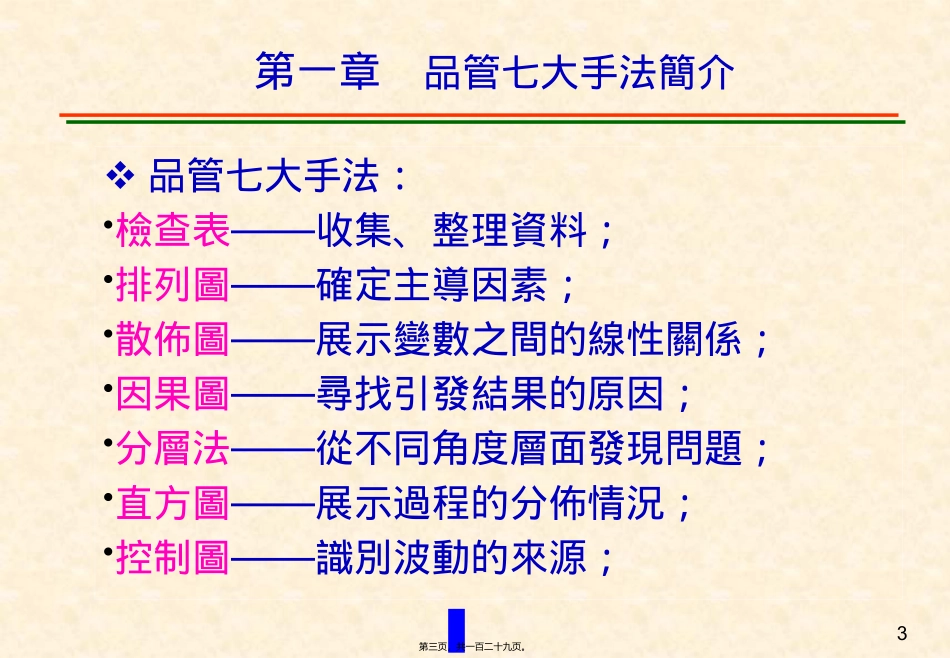

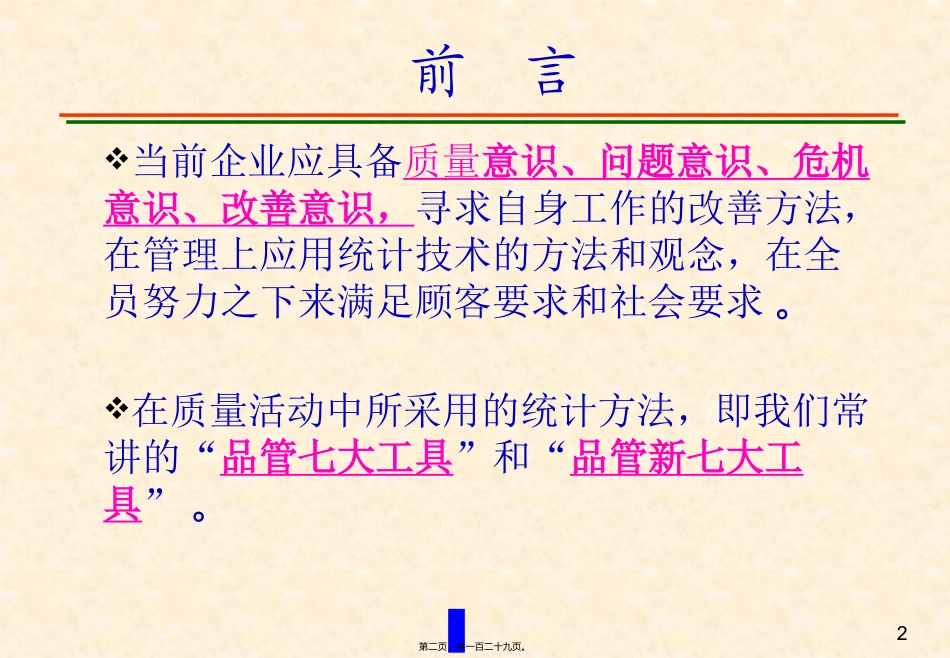

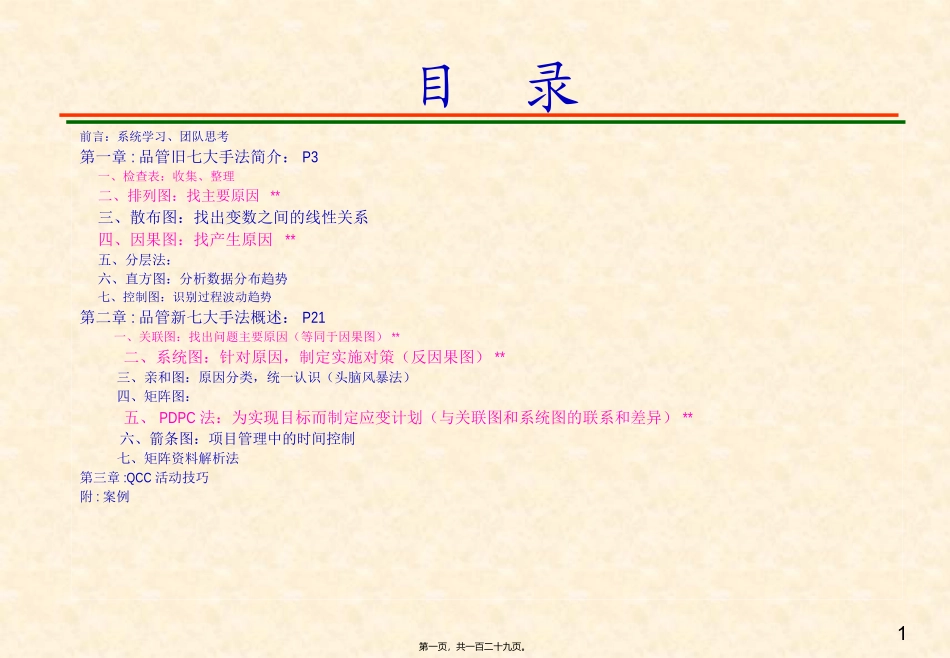

1目录前言:系统学习、团队思考第一章:品管旧七大手法简介:P3一、检查表:收集、整理二、排列图:找主要原因**三、散布图:找出变数之间的线性关系四、因果图:找产生原因**五、分层法:六、直方图:分析数据分布趋势七、控制图:识别过程波动趋势第二章:品管新七大手法概述:P21一、关联图:找出问题主要原因(等同于因果图)**二、系统图:针对原因,制定实施对策(反因果图)**三、亲和图:原因分类,统一认识(头脑风暴法)四、矩阵图:五、PDPC法:为实现目标而制定应变计划(与关联图和系统图的联系和差异)**六、箭条图:项目管理中的时间控制七、矩阵资料解析法第三章:QCC活动技巧附:案例第一页,共一百二十九页。2前言当前企业应具备质量意识、问题意识、危机意识、改善意识,寻求自身工作的改善方法,在管理上应用统计技术的方法和观念,在全员努力之下来满足顾客要求和社会要求。在质量活动中所采用的统计方法,即我们常讲的“品管七大工具”和“品管新七大工具”。第二页,共一百二十九页。3第一章品管七大手法簡介品管七大手法:•檢查表——收集、整理資料;•排列圖——確定主導因素;•散佈圖——展示變數之間的線性關係;•因果圖——尋找引發結果的原因;•分層法——從不同角度層面發現問題;•直方圖——展示過程的分佈情況;•控制圖——識別波動的來源;第三页,共一百二十九页。4第一章品管七大手法簡介一、檢查表(資料獲取表)系統地收集資料和累積資料,確認事實並對資料進行粗略的整理和簡單分析的統計圖表。注意幾點:§用在對現狀的調查,以備今後作分析;§對需調查的事件或情況,明確專案名稱;§確定資料收集人、時間、場所、範圍;§資料匯總統計;§必要時對人員進行培訓;第四页,共一百二十九页。5第一章品管七大手法簡介项目收集人XXX日期地点记录人XXX班次日期废品数不良分类欠铸2242583563533322231746冷隔2402562832722452411537小砂眼151165178168144107913粘砂758090948272493其他141827231632130合计70477793491081967548191月2月合计2000.09.18全部2000年1月-6月3月4月5月6月铸造质量不良质检科鑄造不良情況檢查表檢查表示例第五页,共一百二十九页。6第一章品管七大手法簡介二、排列圖用從高到低的順序排列成矩形,表示各原因出現頻率高低的一種圖表。其原理是80%的問題僅來源於20%的主要原因。注意幾點§明確問題和現象;§尋找不良的情況統計資料;§頻率計算和累計;§對頻率從高到低的順序排列;第六页,共一百二十九页。7欠铸冷隔小砂眼粘砂其他累计频率废品数400030002000100001009080706050403020100第一章品管七大手法簡介项目废品数(件)频率(%)累计频率(%)欠铸174636.2336.23冷隔153731.8968.12小砂眼91318.9587.07粘砂49310.2397.3其他1302.7100合计4819100废品统计表排列圖示例第七页,共一百二十九页。8第一章品管七大手法簡介三、散布图研究成对出现的不同变量之间相关关系的坐标图。注意几点:§收集足够的资料,至少30对;§横坐标表示资料(原因),纵坐标表示因变量(结果);§正确判断变量之间的关系模式;§因果图的后续工作,提供直观的相关性验证;第八页,共一百二十九页。9第一章品管七大手法简介YXYXYXYX0000散布圖示例第一章強正相關弱正相關強負相關弱負相關第九页,共一百二十九页。10第一章品管七大手法簡介四、因果圖用於尋找造成問題産生的原因,即分析原因與結果之間關係的一種方法。注意幾點:§充分組織人員全面觀察,從人、機、料、法、環、測方面尋找;§針對初步原因,展開深層的挖掘;§記下製圖部門和人員、製圖日期、參加人員;第十页,共一百二十九页。11第一章品管七大手法簡介因果圖示例作业员问题加工困难其他设备不当不熟悉工作图2马达座43导板加工取放困难模具搬运费力寻找资料困难2导板隔板1屑料清理费时冲压作业效率低光线不足2外壳冲剪模托料架不当4隔板抽孔脱料困难1导柱,顶柱阻碍作业路线3马达座脱料困难5固定梢设置不当第十一页,共一百二十九页。12第一章品管七大手法簡介五、分层法按照一定的类别,把收集到的数据加以分类整理的一种...
