CA车床的传动系统-精讲VIP免费

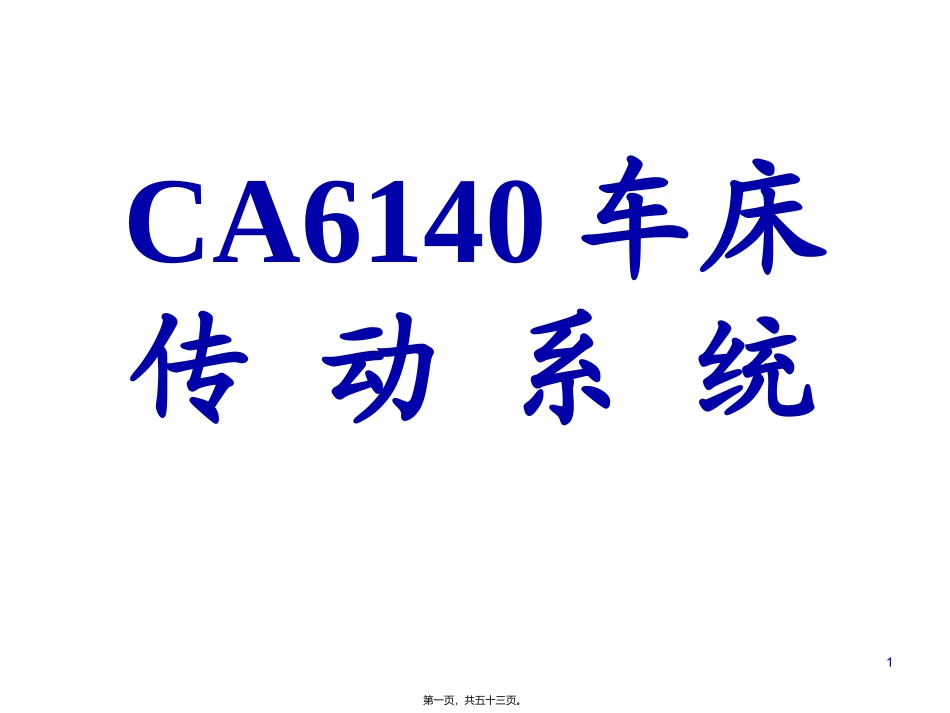

CA车床的传动系统-精讲_第1页
1/53

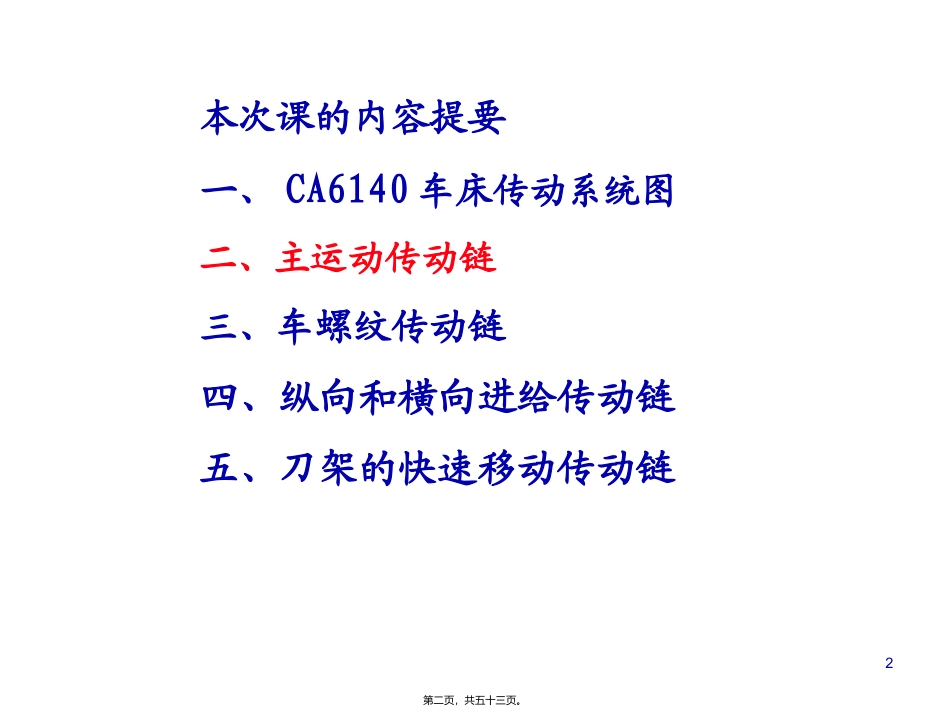

CA车床的传动系统-精讲_第2页
2/53

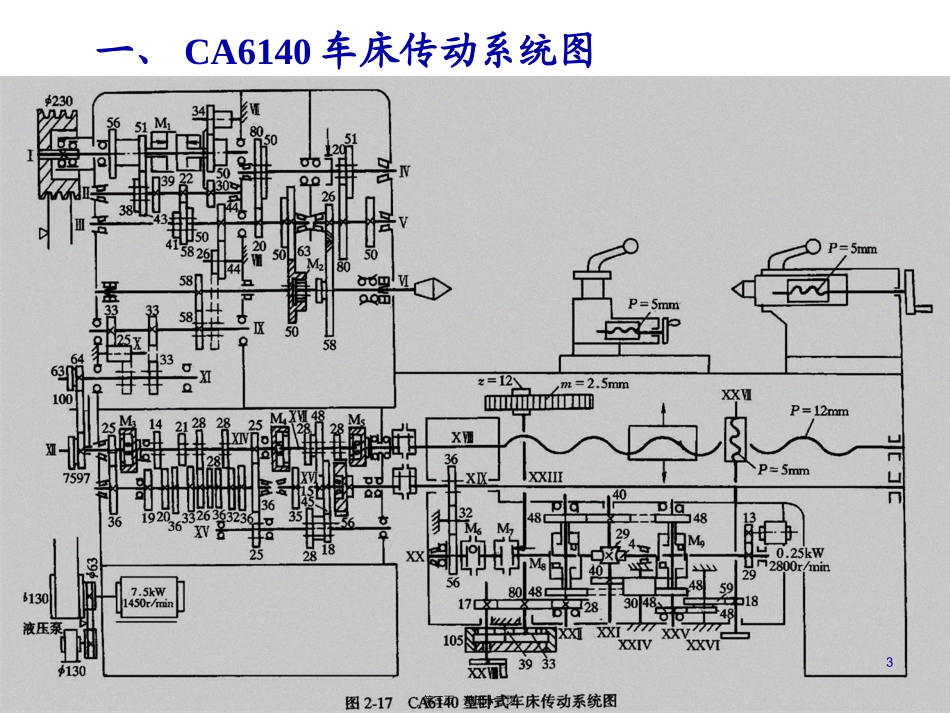

CA车床的传动系统-精讲_第3页
3/53
CA6140车床传动系统1第一页,共五十三页。本次课的内容提要一、CA6140车床传动系统图二、主运动传动链三、车螺纹传动链四、纵向和横向进给传动链五、刀架的快速移动传动链2第二页,共五十三页。一、CA6140车床传动系统图3第三页,共五十三页。二、主运动传动链1.传动路线1)高速传动链4第四页,共五十三页。二、主运动传动链1.传动路线2)低速传动链5第五页,共五十三页。二、主运动传动链1.传动路线3)传动传动路线表达式主电机Φ130/φ230ⅠM1左(正转)56/3851/43Ⅱ39/4130/5022/58Ⅲ63/50Ⅵ主轴50/5020/80Ⅳ51/5020/80Ⅴ26/58M2M1右(反转)50/34Ⅶ34/30正转高速档正转低速档6第六页,共五十三页。二、主运动传动链1.传动路线4)主轴转速的级数主轴正转时:高速:2×3=6级,中低速:2×3×2×2=24级所以理论变速级数是:6+24=30级。但由于轴Ⅲ—Ⅳ—Ⅴ之间4条传动路线的传动比分别为:161802080201u41505180202u41802050503u1505150504u7第七页,共五十三页。二、主运动传动链1.传动路线4)主轴转速的级数因此中低速传动时,主轴实际转速级数为:2×3×(4-1)=18级所以实际变速级数是:6+18=24级同理,主轴反转的转速级数为:理论转速级数为:3×(1+2×2)=15级实际转速级数为:3×[1+(2×2-1)]=12级8第八页,共五十三页。二、主运动传动链1.传动路线5)主轴的转速正转时的最高转速:正转时的最低转速:ⅣⅢⅢⅡⅡⅠuuuDDnn)1(1电主min/1418min/506341393856)02.01(2301301450maxrrnmin/10min/58268020802058224351)02.01(2301301450minrrn9第九页,共五十三页。二、机床的传动系统整个传动系统主运动传动链车螺纹传动链纵向进给传动链横向进给传动链快速移动传动链10第十页,共五十三页。主运动传动链正转有级转速24主轴反转的转速级数为:12级11第十一页,共五十三页。三、车螺纹传动链车床可车标准螺纹和其他螺纹标准螺纹米制螺纹英制螺纹模数制螺纹径节制螺纹其他螺纹大导程螺纹非标准螺纹较精密螺纹12第十二页,共五十三页。1.米制螺纹1)米制螺纹的导程丝总主轴工LurL113第十三页,共五十三页。2)传动链XⅢ14第十四页,共五十三页。3)传动路线表达式26/2828/2832/2836/2819/1420/1433/2136/21主轴ⅥⅨ(右旋螺纹)ⅪⅧ(左旋螺纹)Ⅻ58583333332525337510010063362528353528283545184815352848154518ⅩⅣⅩⅤ25363625ⅩⅦM5ⅩⅧ(丝杠)刀架15第十五页,共五十三页。4)基本组71221368==u基71121337==u基71014206==u基75.914195==u基75.628261==u基7728282==u基7828323==u基7928364==u基16第十六页,共五十三页。5)增倍变速组1283535284==u倍81481545181==u倍21283545183==u倍41481535282==u倍17第十七页,共五十三页。6)运动平衡式KP=uurL=)122536362536257510010063333358581(倍基主轴倍基uuL=718第十八页,共五十三页。表2-1CA6140型车床车削米制螺纹表L/mmu基u倍2628282832283628191420143321362111.251.51.7522.252.533.544.555.56789101112表2-1列出了CA6140型车床车削米制螺纹表。81481545184148153528212835451812835352819第十九页,共五十三页。2.模数螺纹1)模数螺纹的导程mK=Lm20第二十页,共五十三页。2)传动链21第二十一页,共五十三页。3)运动平衡式122536362536259710010064333358581(倍基主轴uurm=K=L)m倍基uuKm=4722第二十二页,共五十三页。23第二十三页,共五十三页。•螺纹标准的一种,按外形分圆柱、圆锥两种;•按牙型角分55°、60°两种。•螺纹中的1/4、1/2、1/8标记是指螺纹公称的直径,单位是英寸。3.英制螺纹24第二十四页,共五十三页。英制螺纹的分类•NPT是National(American)PipeThread的缩写,属于美国标准的60度锥管螺纹,用于北美地区.•PT是PipeThread的缩写,是55度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为1:16.•G是55度非螺纹密封管螺纹,属惠氏螺纹家族.标...
