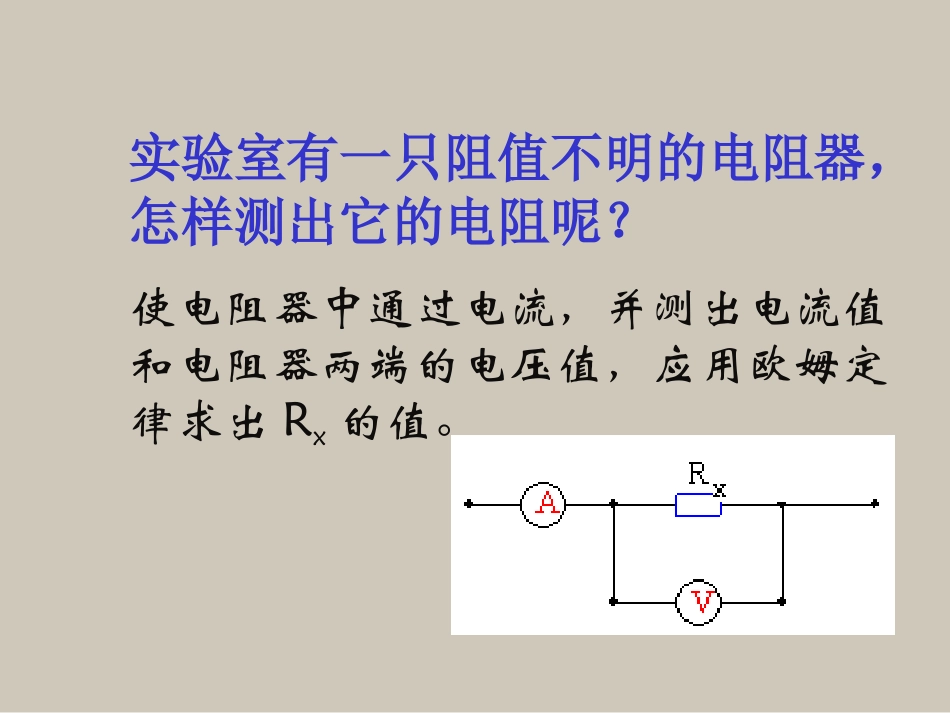

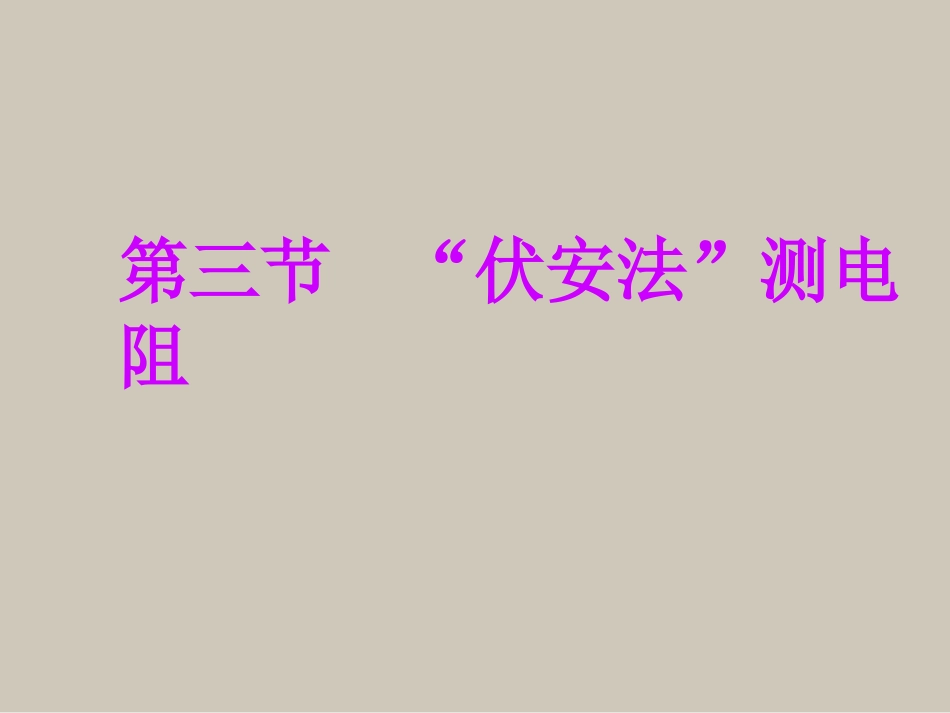

第三节“伏安法”测电阻实验室有一只阻值不明的电阻器，怎样测出它的电阻呢
使电阻器中通过电流，并测出电流值和电阻器两端的电压值，应用欧姆定律求出Rx的值

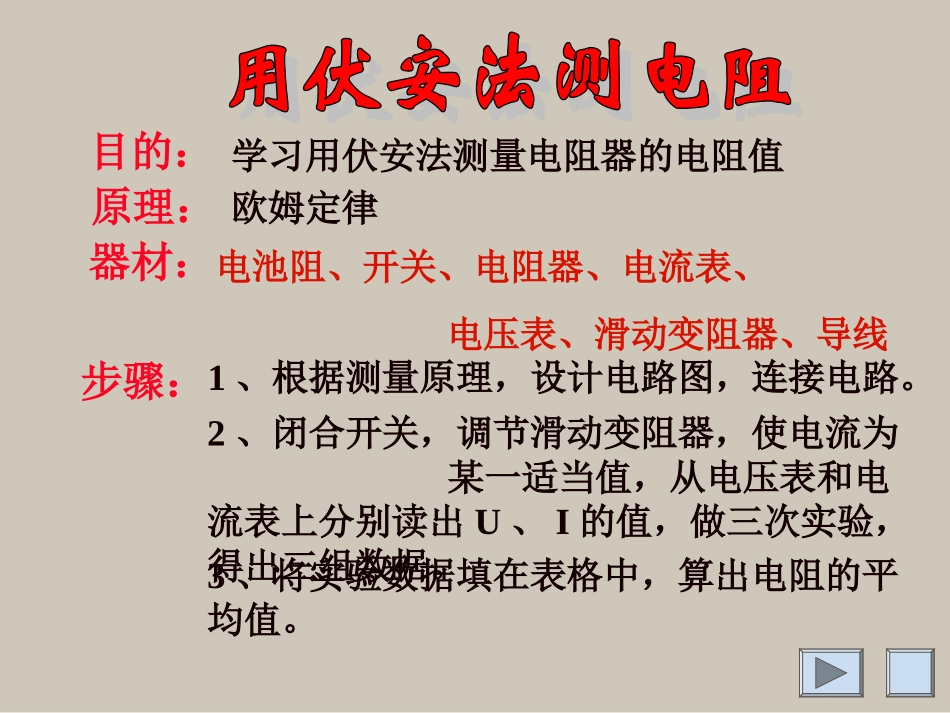

学习用伏安法测量电阻器的电阻值电池阻、开关、电阻器、电流表、电压表、滑动变阻器、导线器材：目的：原理：欧姆定律步骤：1、根据测量原理，设计电路图，连接电路
2、闭合开关，调节滑动变阻器，使电流为某一适当值，从电压表和电流表上分别读出U、I的值，做三次实验，得出三组数据
3、将实验数据填在表格中，算出电阻的平均值
电路图实物图注意事项1、连接电路时开关应____，闭合开关前，滑动变阻器的滑片应移到_________位置
断开电阻最大2、滑动变阻器的作用（2）改变电路中的电流和电压,便于多次测量求平均值减小误差
（1）保护电路；实验数据记录实验次序电压U/V电流I/A电阻R/Ω（1）20
24（3）30
32上表是某同学的实验记录,则被测电阻的阻值应为_________1010
9Ω分析比较上面的实验数据，你还能得到什么结论
保持电阻不变时，电流和电压成正比
讨论：1、这个实验做三次的目的是什么
这与研究电流、电压、电阻之间关系的三次实验的目的有什么不同
2、闭合开关，滑动变阻器的滑片向左滑动时，两表的示数怎样变化
滑动变阻器两端电压呢
3、某同学实验，在闭合开关后，发现电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么
一份完整的实验报告应包括哪些项目
应包括:实验名称、目的、原理、器材、步骤、实验数据记录、实验结论、讨论等
本节课你有什么收获呢
