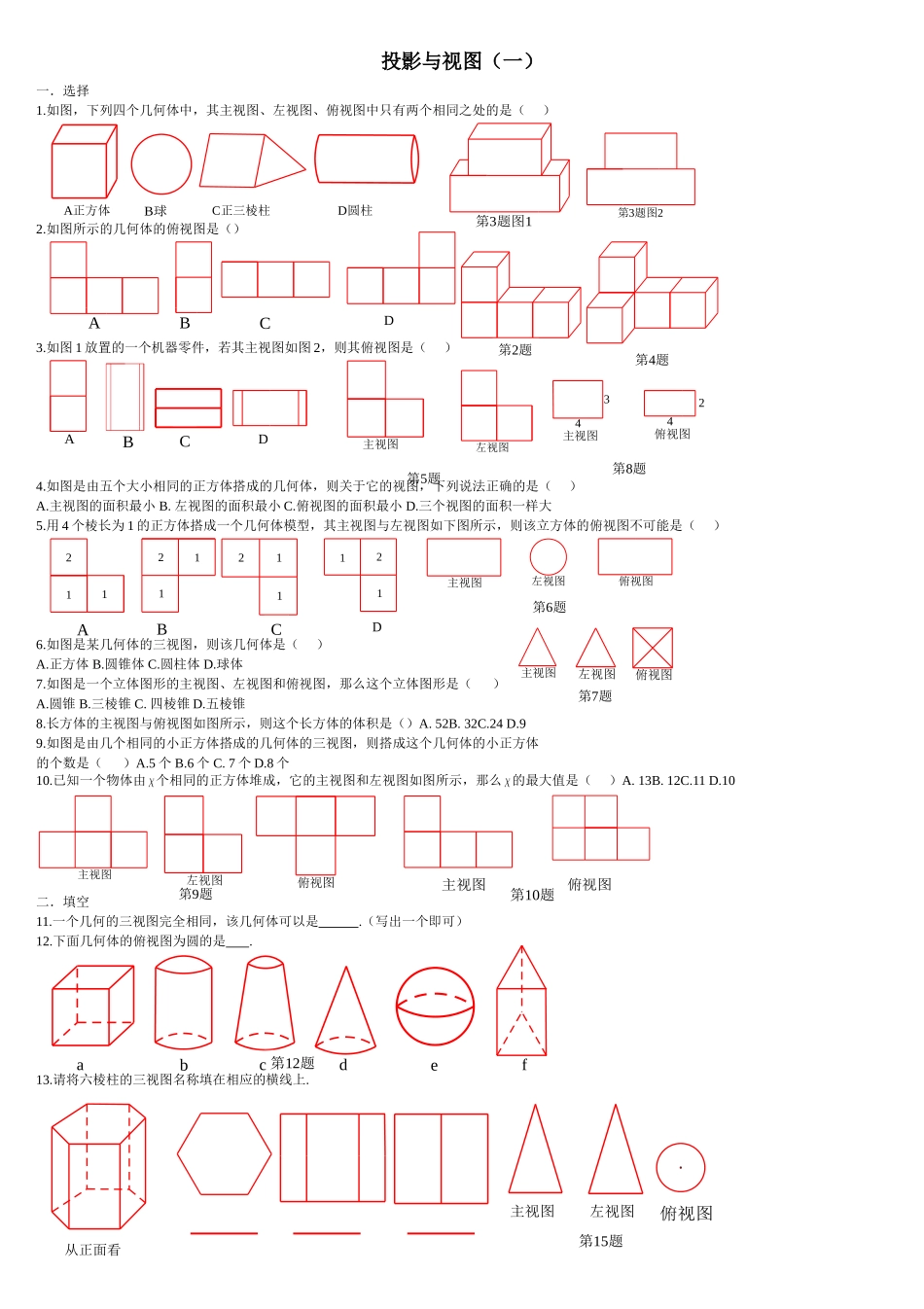

投影与视图（一）一．选择1.如图，下列四个几何体中，其主视图、左视图、俯视图中只有两个相同之处的是（）2.如图所示的几何体的俯视图是（）3.如图1放置的一个机器零件，若其主视图如图2，则其俯视图是（）4.如图是由五个大小相同的正方体搭成的几何体，则关于它的视图，下列说法正确的是（）A.主视图的面积最小B.左视图的面积最小C.俯视图的面积最小D.三个视图的面积一样大5.用4个棱长为1的正方体搭成一个几何体模型，其主视图与左视图如下图所示，则该立方体的俯视图不可能是（）6.如图是某几何体的三视图，则该几何体是（）A.正方体B.圆锥体C.圆柱体D.球体7.如图是一个立体图形的主视图、左视图和俯视图，那么这个立体图形是（）A.圆锥B.三棱锥C.四棱锥D.五棱锥8.长方体的主视图与俯视图如图所示，则这个长方体的体积是（）A.52B.32C.24D.99.如图是由几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是（）A.5个B.6个C.7个D.8个10.已知一个物体由个相同的正方体堆成，它的主视图和左视图如图所示，那么的最大值是（）A.13B.12C.11D.10二．填空11.一个几何的三视图完全相同，该几何体可以是.（写出一个即可）12.下面几何体的俯视图为圆的是.13.请将六棱柱的三视图名称填在相应的横线上.A正方体B球C正三棱柱D圆柱第2题ADBC第3题图1第3题图2ABCD第4题主视图左视图第5题211A211B211C211D主视图俯视图左视图第6题主视图左视图俯视图第7题3主视图42俯视图4第8题主视图左视图俯视图第9题主视图俯视图第10题fedcba第12题从正面看俯视图主视图左视图第15题14.根据下列俯视图，找出对应的物体.（1）对应；（2）对应；（3）对应；（4）对应；（5）对应.15.如图所给的三视图表示的几何体是.16.如图是由四个相同的小立方体组成的立体图形的主视图和左视图，那么原立体图形可能是.（把下图中正确的立体图形的序号都填在横线上）17.如图是由棱长为1的正方体搭成的积木的三视图，则图中棱长为1的正方体的个数是个三．应用18.如图，试画出该物体的三种视图.19.如图是一个零件的示意图，这个零件是一个中空的正三棱柱，请画出它的三视图.20.如图所示的是由小正方体搭成的几何体的俯视图，小正方体中的数字表示该位置的小正方体的个数，请画出该几何体的主视图和左视图.21.棱长为的小正方体，摆放成如图所示的形状，现在请回答下列问题：（1）如果这一物体摆放成了如图所示的上下三层，请求该物体的表面积（列出算式，并求出结果）.（2）依图中摆放方法类推，如果该物体摆放了上下20层，求该物体的表面积（列出算式，并求出结果）.22.立体图形的三视图如图请你画出它的立体图形.23.小强和小彬观察同一物体，俯视图都是等边三角形.但小强看到的主视图是图（1），小彬看到的主视图是图（2），你知道这是一个什么样的物体吗？请画出草图.24.如图是由几个小正方体积木搭成的几何体从上面看到的平面图形，图形中的数字表示在该位置中正方体积木的个数，请你画出这个几何体的主视图和左视图25.如图是某工件的三视图，求此工件的全面积.2()1()3()4()5()ABCDE主视图左视图1()2()3()4()主视图俯视图左视图第18题第19题3231142第20题第21题第16题第17题左视图主视图俯视图第22题312俯视图2()1()第23题第24题30厘米20厘米第25题26.由一些大小相同的小正方体组成的简单几何体的主视图和俯视图如图所示，（1）请你画出这个几何体的一种左视图；（2）若组成这个几何体的小正方体的块数为，请你写出的所有可能值。27.作出下面立体图形的三视图.28.如图是一个蒙古包的模型，请画出它的三视图.29.一种机器上有一个进行传动的零件叫燕尾槽（如图），请画出它的三视图.30.由3个相同的小立方体搭成的几何体如图所示，请画出它的主视图和俯视图.31.如图是一个多面体的展开图每个面内都标注了字母，请根据要求回答问题：（1）如果面A在多面体的底部，那么哪一面会在上面？（2）如果面F在前面，从左面看是面B，那么哪一面会在上面？（3）从右面看是面C，面D在后面，那么哪一面会在上面？32.如图所示，图（1）经过折叠后是否可以形成图（2）的棱柱形？如果能形成，指出这个棱柱有几个侧面，侧面...
