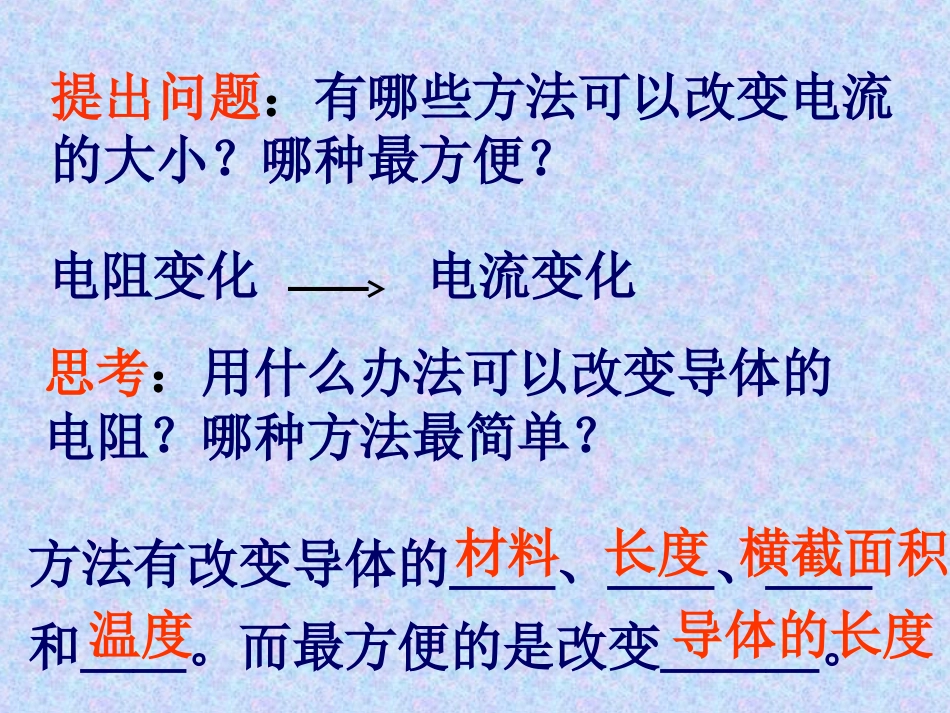

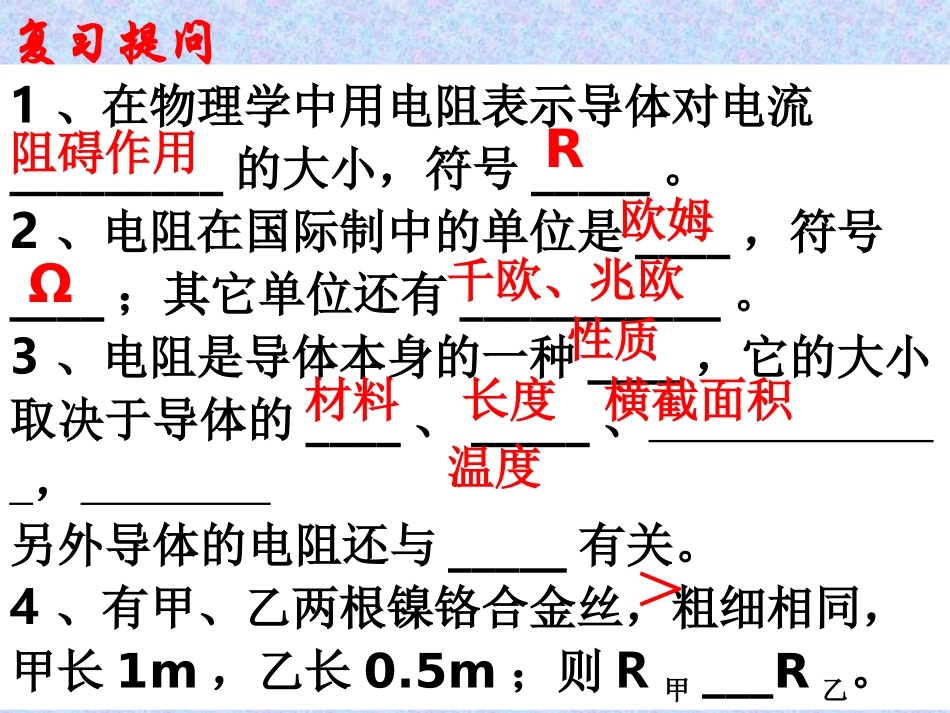

电压电阻变阻器复习提问1、在物理学中用电阻表示导体对电流_________的大小，符号_____。2、电阻在国际制中的单位是____，符号____；其它单位还有___________。3、电阻是导体本身的一种____，它的大小取决于导体的____、_____、，另外导体的电阻还与_____有关。4、有甲、乙两根镍铬合金丝，粗细相同，甲长1m，乙长0.5m；则R甲___R乙。阻碍作用R欧姆Ω千欧、兆欧性质材料长度横截面积温度＞方法有改变导体的＿＿、＿＿、＿＿和＿＿。而最方便的是改变＿＿＿。电阻变化电流变化思考：用什么办法可以改变导体的电阻？哪种方法最简单？导体的长度提出问题：有哪些方法可以改变电流的大小？哪种最方便？材料长度横截面积温度想想议议移动金属夹，灯泡的亮度为什么会改变？通过这个现象有什么启示？实验总结当铅笔芯连入电路中的长度变长时，电流表示数，灯泡亮度。现象：变小改变连入电路中电阻线的，可以改变接入电路中的,从而可以改变电路中的。启示：长度电流当铅笔芯连入电路中的长度变短时，电流表示数，灯泡亮度。变大变亮变暗电阻变阻器阅读教材68页，了解变阻器的构造ΩABCDPP变阻器结构示意图及电路中符号电阻丝金属杆A、B、C、D的为四个接线柱“50Ω，10A”表示什么意思呢？表示最大阻值为50Ω，允许通过的最大电流为10AΩ其它变阻器电阻箱电位器电阻箱读数方法：指针所指数值乘以倍率后相加电位器也是一种变阻器，调节台灯的亮度，收音机的音量，就是靠电位器来调节的ABCDABCDABCDABCD变阻器的使用方法接A、C=接A、D接B、C=接B、DABCDABCD相当于接入一根导线相当于接入一个定值电阻NM例1如图所示，要求滑片P向右移动时，滑动变阻器接入电路的电流变小，接法有AB、AC、AD、BC、BD五种，应选择的是I↓R↑L↑P向右时，AP段在变长A一定要接入电路，下面的接线柱选好后，上面的接线柱可随便选择一个。AC或AD例2：下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向左滑动，电流表示数变大，灯泡变亮。画出电路图。_______________________________20|1A1A0.2小结一、认识滑动变阻器1、结构示意图2、电路符号3、“10Ω”表示：滑动变阻器的最大阻值是10Ω；“2A”表示允许通过滑动变阻器的最大电流为２A。二、使用滑动变阻器改变电路中的电流1、必须串联在电路中2、必须一上一下连接三、滑动变阻器的原理与作用原理：通过改变接入电路中电阻线的长度来改变电阻作用：改变电路中的电流和保护电路四、注意事项：1、开关闭合前，要将阻值调到最大（即滑片距离下接线柱最远的位置）2、通过的电流不能超过允许通过的最大电流。巩固练习：p右移电流变小2.如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是（）A、C和DB、B和DC、A和CD、B和AABCDP课堂练习1.滑动变阻器是靠改变接入电路中的来改变电阻的器件。电阻丝的长度CABCDP甲ABCDP乙ABCDP丙ABCDP丁3.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是（）A、甲和乙B、丙和丁C、甲和丙D、甲和丁D分析油量表的工作原理•44、如图是汽车、摩托车油量表（实际上就、如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，是电流表）原理示意图，RR′′是定值电阻，是定值电阻，RR是滑动变阻器，则（）是滑动变阻器，则（）•AA．向油箱里加油时，电流表示数变大．向油箱里加油时，电流表示数变大•BB．燃油消耗下降时，电流表示数变大．燃油消耗下降时，电流表示数变大•CC．燃油全部耗尽时，电流表将被烧坏．燃油全部耗尽时，电流表将被烧坏•DD．油箱加油过满时，电流表将被烧坏．油箱加油过满时，电流表将被烧坏•拓展：本实验中R/的作用是。图11A保护电路55、如图所示，电路中电源电压保持、如图所示，电路中电源电压保持不变，闭合开关不变，闭合开关SS后，当滑片后，当滑片PP向向左左移动时，电流表示数将移动时，电流表示数将____________((选填“变大”、“变小”或“不选填“变大”、“变小”或“不变”变”))。当滑片。当滑片PP在滑动变阻器的在滑动变阻器的左端点左端点aa点位置时点位置时，电压表示数...
