埋弧焊工艺应用VIP免费

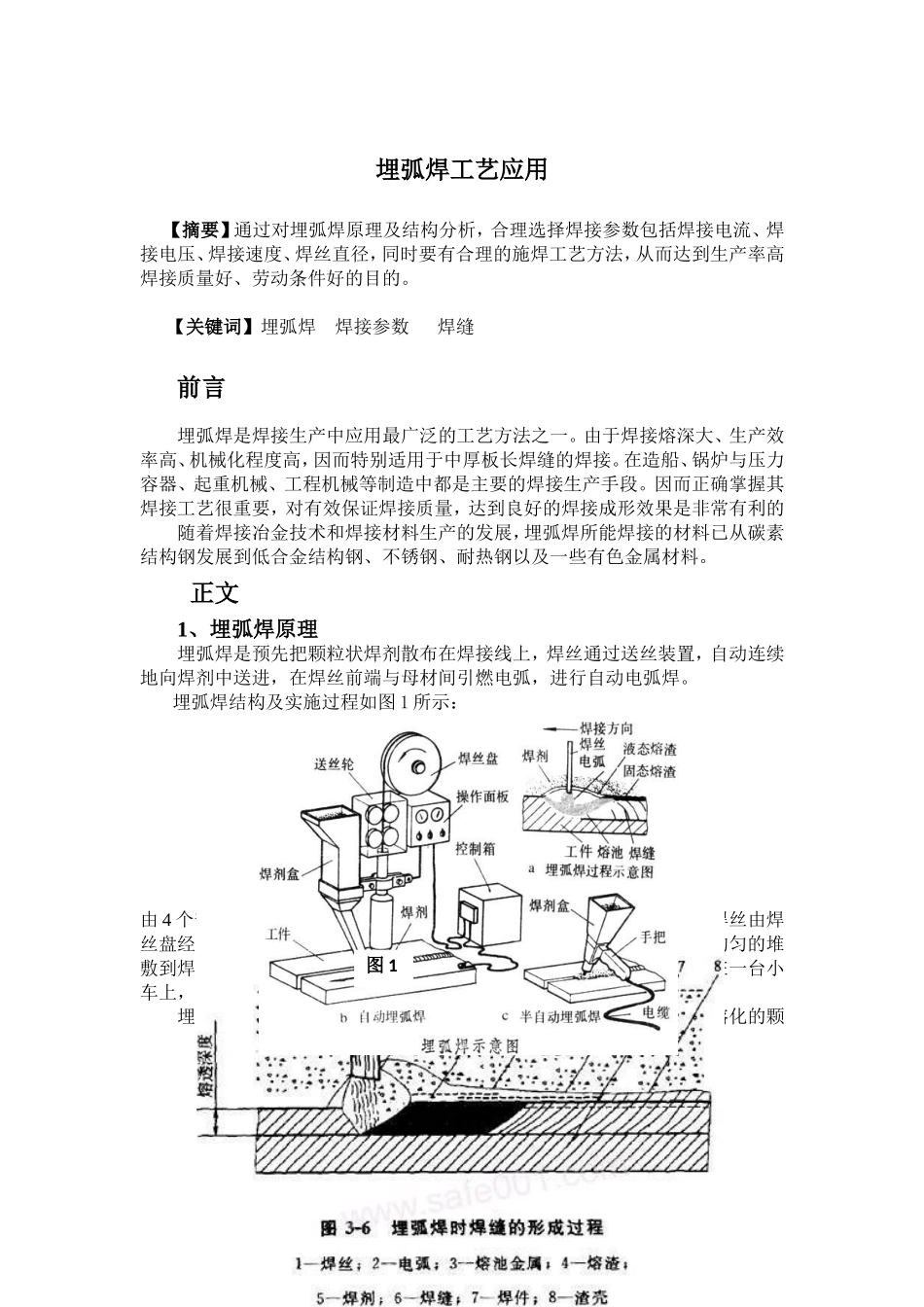

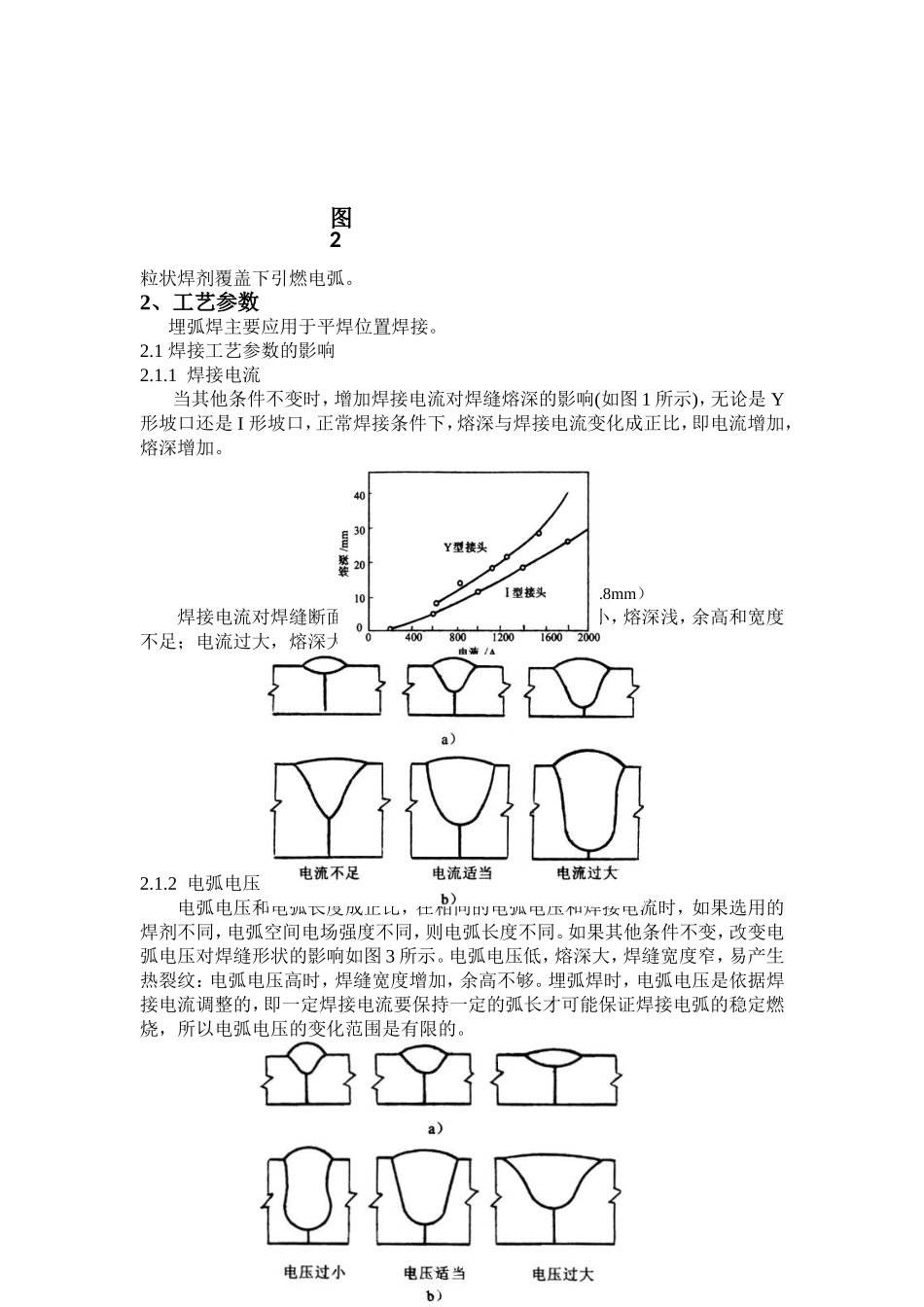

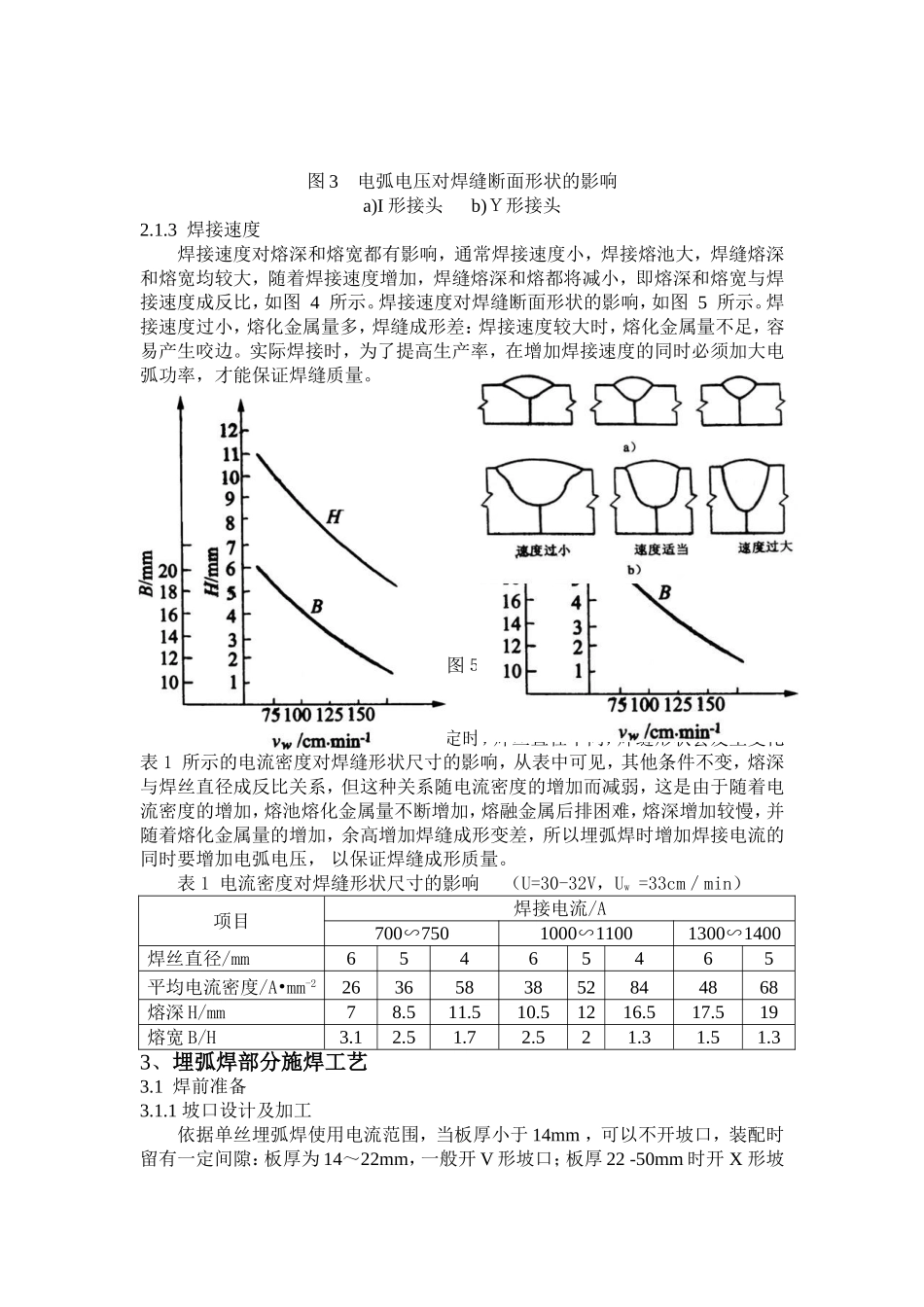

埋弧焊工艺应用【摘要】通过对埋弧焊原理及结构分析，合理选择焊接参数包括焊接电流、焊接电压、焊接速度、焊丝直径，同时要有合理的施焊工艺方法，从而达到生产率高焊接质量好、劳动条件好的目的。【关键词】埋弧焊焊接参数焊缝前言埋弧焊是焊接生产中应用最广泛的工艺方法之一。由于焊接熔深大、生产效率高、机械化程度高，因而特别适用于中厚板长焊缝的焊接。在造船、锅炉与压力容器、起重机械、工程机械等制造中都是主要的焊接生产手段。因而正确掌握其焊接工艺很重要，对有效保证焊接质量，达到良好的焊接成形效果是非常有利的随着焊接冶金技术和焊接材料生产的发展，埋弧焊所能焊接的材料已从碳素结构钢发展到低合金结构钢、不锈钢、耐热钢以及一些有色金属材料。正文1、埋弧焊原理埋弧焊是预先把颗粒状焊剂散布在焊接线上，焊丝通过送丝装置，自动连续地向焊剂中送进，在焊丝前端与母材间引燃电弧，进行自动电弧焊。埋弧焊结构及实施过程如图1所示：由4个部分组成：①焊接电源接在导电嘴和弓箭之间用来产生电弧；②焊丝由焊丝盘经送丝机构和导电嘴送入焊接区；③颗粒状焊剂由焊剂漏斗经软管均匀的堆敷到焊缝接口区；④焊丝及送丝机构、焊剂漏斗和焊接控制盘等通常装在一台小车上，以实现焊接电弧的移动。埋弧焊焊缝形成过程如图2，埋弧焊时，连续送进的焊丝在一层壳熔化的颗图1粒状焊剂覆盖下引燃电弧。2、工艺参数埋弧焊主要应用于平焊位置焊接。2.1焊接工艺参数的影响2.1.1焊接电流当其他条件不变时，增加焊接电流对焊缝熔深的影响(如图1所示)，无论是Y形坡口还是I形坡口，正常焊接条件下，熔深与焊接电流变化成正比，即电流增加，熔深增加。图1焊接电流与熔深的关系（φ4.8mm）焊接电流对焊缝断面形状的影响，如图2所示。电流小，熔深浅，余高和宽度不足；电流过大，熔深大，余高过大，易产生高温裂纹。图2焊接电流对焊缝断面形状的影响a)I形接头b)Ｙ形接头2.1.2电弧电压电弧电压和电弧长度成正比，在相同的电弧电压和焊接电流时，如果选用的焊剂不同，电弧空间电场强度不同，则电弧长度不同。如果其他条件不变，改变电弧电压对焊缝形状的影响如图3所示。电弧电压低，熔深大，焊缝宽度窄，易产生热裂纹：电弧电压高时，焊缝宽度增加，余高不够。埋弧焊时，电弧电压是依据焊接电流调整的，即一定焊接电流要保持一定的弧长才可能保证焊接电弧的稳定燃烧，所以电弧电压的变化范围是有限的。图2图3电弧电压对焊缝断面形状的影响a)I形接头b)Ｙ形接头2.1.3焊接速度焊接速度对熔深和熔宽都有影响，通常焊接速度小，焊接熔池大，焊缝熔深和熔宽均较大，随着焊接速度增加，焊缝熔深和熔都将减小，即熔深和熔宽与焊接速度成反比，如图4所示。焊接速度对焊缝断面形状的影响，如图5所示。焊接速度过小，熔化金属量多，焊缝成形差：焊接速度较大时，熔化金属量不足，容易产生咬边。实际焊接时，为了提高生产率，在增加焊接速度的同时必须加大电弧功率，才能保证焊缝质量。图4焊接速度对焊缝形成的影响图５焊接速度对焊缝断面形状的影响Ｈ－熔深Ｂ－熔宽a)I形接头b)Ｙ形接头2.1.4焊丝直径焊接电流、电弧电压、焊接速度一定时，焊丝直径不同，焊缝形状会发生变化表1所示的电流密度对焊缝形状尺寸的影响，从表中可见，其他条件不变，熔深与焊丝直径成反比关系，但这种关系随电流密度的增加而减弱，这是由于随着电流密度的增加，熔池熔化金属量不断增加，熔融金属后排困难，熔深增加较慢，并随着熔化金属量的增加，余高增加焊缝成形变差，所以埋弧焊时增加焊接电流的同时要增加电弧电压，以保证焊缝成形质量。表1电流密度对焊缝形状尺寸的影响（U=30-32V，Uw=33cm／min）项目焊接电流/A700∽7501000∽11001300∽1400焊丝直径/mm65465465平均电流密度/A•mm-22636583852844868熔深H/mm78.511.510.51216.517.519熔宽B/H3.12.51.72.521.31.51.33、埋弧焊部分施焊工艺3.1焊前准备3.1.1坡口设计及加工依据单丝埋弧焊使用电流范围，当板厚小于14mm，可以不开坡口，装配时留有一定间隙：板厚为14～22mm，一般开V形坡口；板厚22-50mm时开X形坡口。对于锅炉汽包等压力容器通常采用U形或双U形坡口，...
