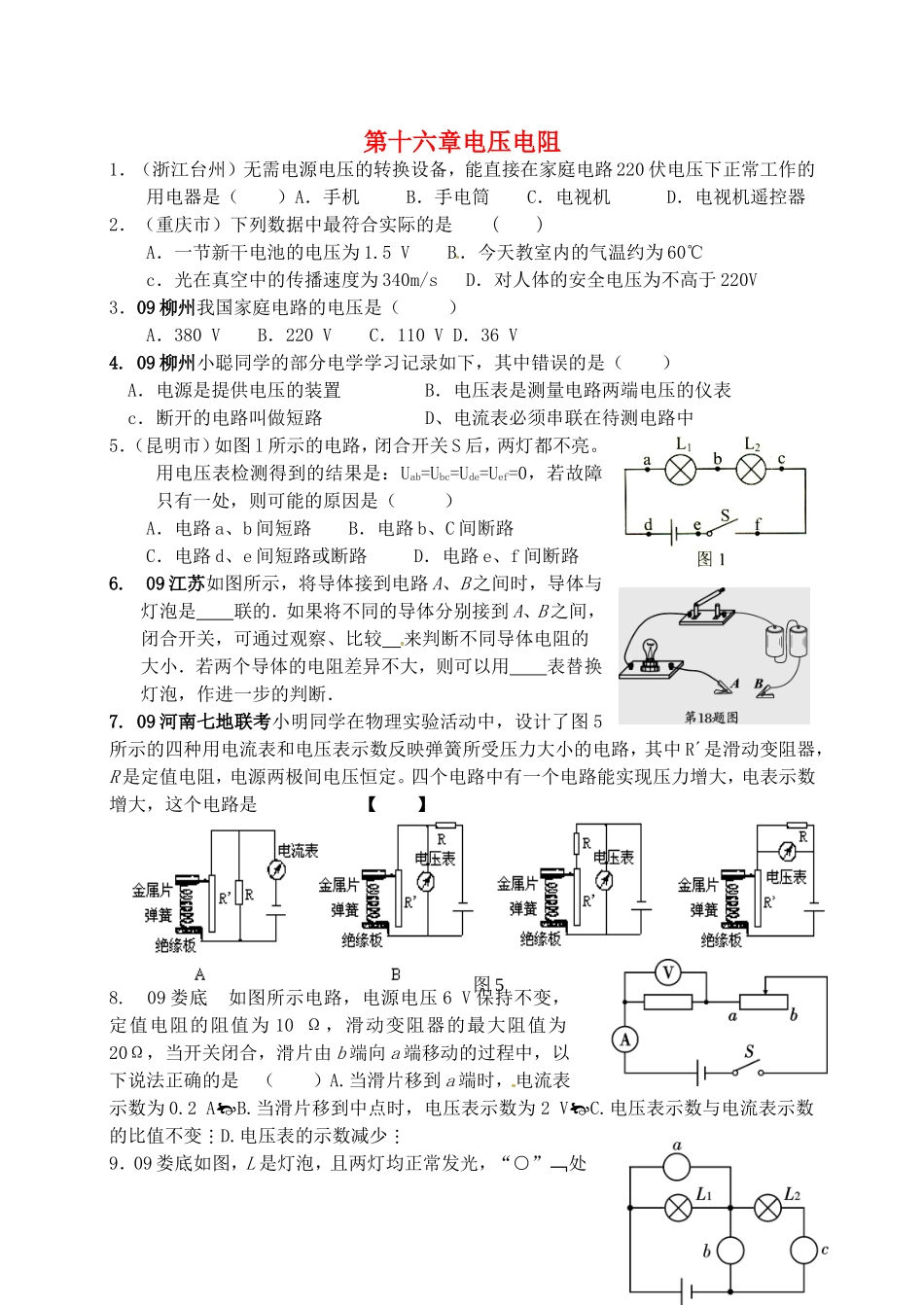

第十六章电压电阻1．（浙江台州）无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（）A．手机B．手电筒C．电视机D．电视机遥控器2．（重庆市）下列数据中最符合实际的是()A．一节新干电池的电压为1.5VB．今天教室内的气温约为60℃c．光在真空中的传播速度为340m/sD．对人体的安全电压为不高于220V3．09柳州我国家庭电路的电压是（）A．380VB．220VC．110VD．36V4.09柳州小聪同学的部分电学学习记录如下，其中错误的是（）A．电源是提供电压的装置B．电压表是测量电路两端电压的仪表c．断开的电路叫做短路D、电流表必须串联在待测电路中5．（昆明市）如图l所示的电路，闭合开关S后，两灯都不亮。用电压表检测得到的结果是：Uab=Ubc=Ude=Uef=0，若故障只有一处，则可能的原因是（）A．电路a、b间短路B．电路b、C间断路C．电路d、e间短路或断路D．电路e、f间断路6.09江苏如图所示，将导体接到电路A、B之间时，导体与灯泡是联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用表替换灯泡，作进一步的判断．7.09河南七地联考小明同学在物理实验活动中，设计了图5所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R´是滑动变阻器，R是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是【】8.09娄底如图所示电路，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A.当滑片移到a端时，电流表示数为0.2AB.当滑片移到中点时，电压表示数为2VC.电压表示数与电流表示数的比值不变D.电压表的示数减少9．09娄底如图，L是灯泡，且两灯均正常发光，“○”处1图5可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（）A.a为电流表，b为电压表，c为电流表B.a为电压表，b为电压表，c为电流表C.a为电流表，b为电流表，c为电压表D.a为电流表，b为电流表，c为电流表10．09常德如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是[]A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变11．09常德给你一只标有“10Ω0.3A”的定值电阻和一只标有“30Ω0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为A，它们两端允许加的最大电压为V。12.09宜昌把两个阻值不同的电阻R1和R2串联，则总电阻【】A.介于两个电阻之间B.比任何一个电阻都要小C.比任何一个电阻都要大D.可能等于其中的一个电阻13.09哈尔滨如图所示电路，电源电压不变，开关S处于闭合状态．当开关S，由闭合到断开时，电流表示数将________，电压表示数将_________．(选填“变大”、“不变，，或“变小”)14.09哈尔滨如图所示，是某同学测电阻的实验电路．闭合开关．观察到电流表、电压表指针均稍有偏转，产生这一现象的原因可能是…()A．滑动变阻器短路B．滑动变阻器连入电路中的阻值较大C．定值电阻开路D．定值电阻的阻值较大15.09兰州在图3所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是【】16.09黔东南州如图2所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数9V，则R1︰R2为（）。2图2A.1︰2B.2︰1C.1︰3D.3︰117.09安徽蚌埠一段粗细均匀的电阻丝电阻值为16Ω，将它围成一个封闭的圆圈，如图所示，则A、B两点间的电阻为_____Ω。18、（09赤峰）如图5所示电路，电源电压不变，当开关S闭合、S1、S2断开时，电流表的示数为I1，电压表的示数为U1；当开关S、S1、S2都闭合时，电流表的示数为I2，电压表的示数为U2。则下列说法正确的是（）A、I1>I2，U1>U2B、I1I2，U1U219.（2009年安溪县）如图5所示，电源电压为6V，闭合开关后发现电流表的指...
