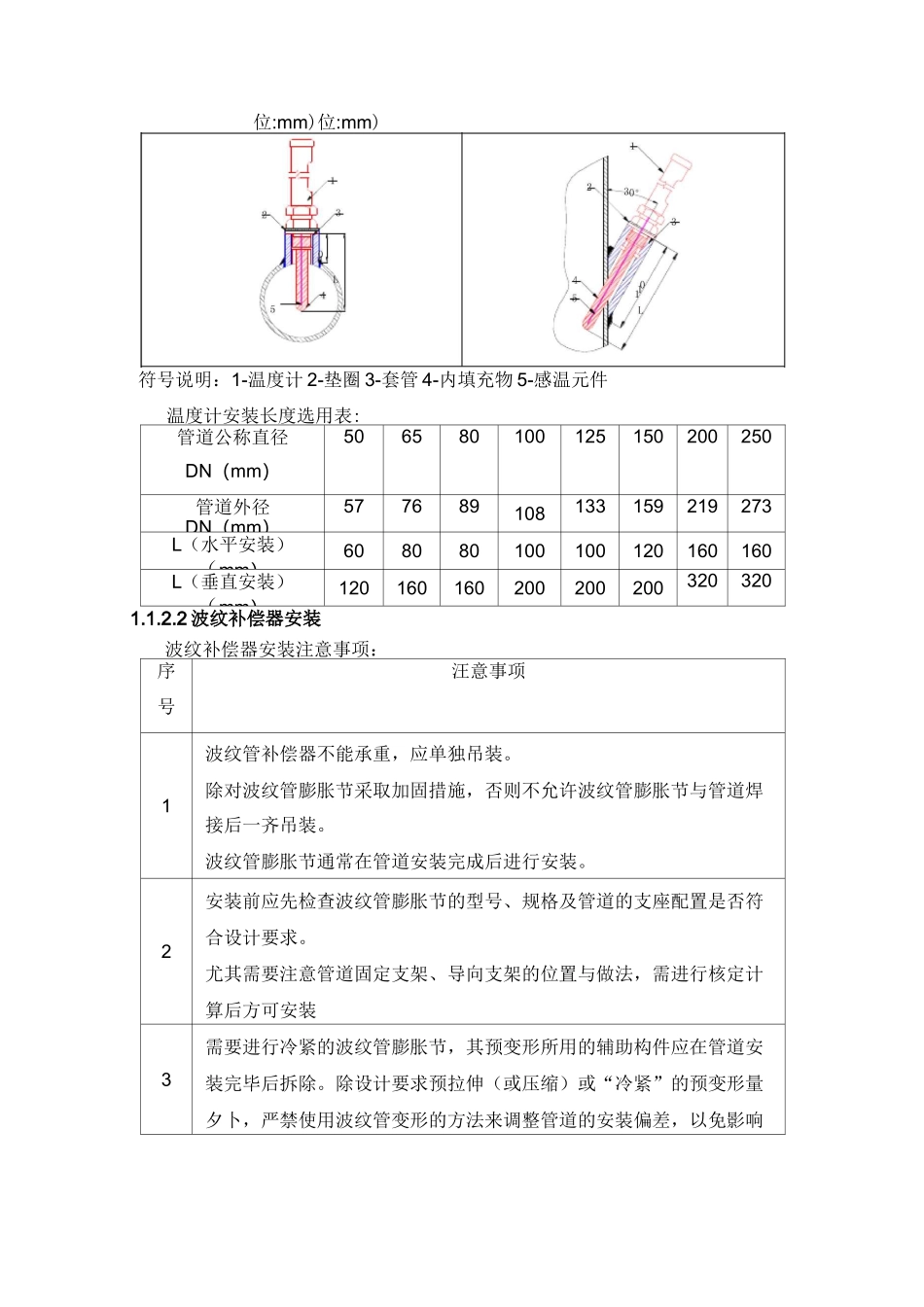

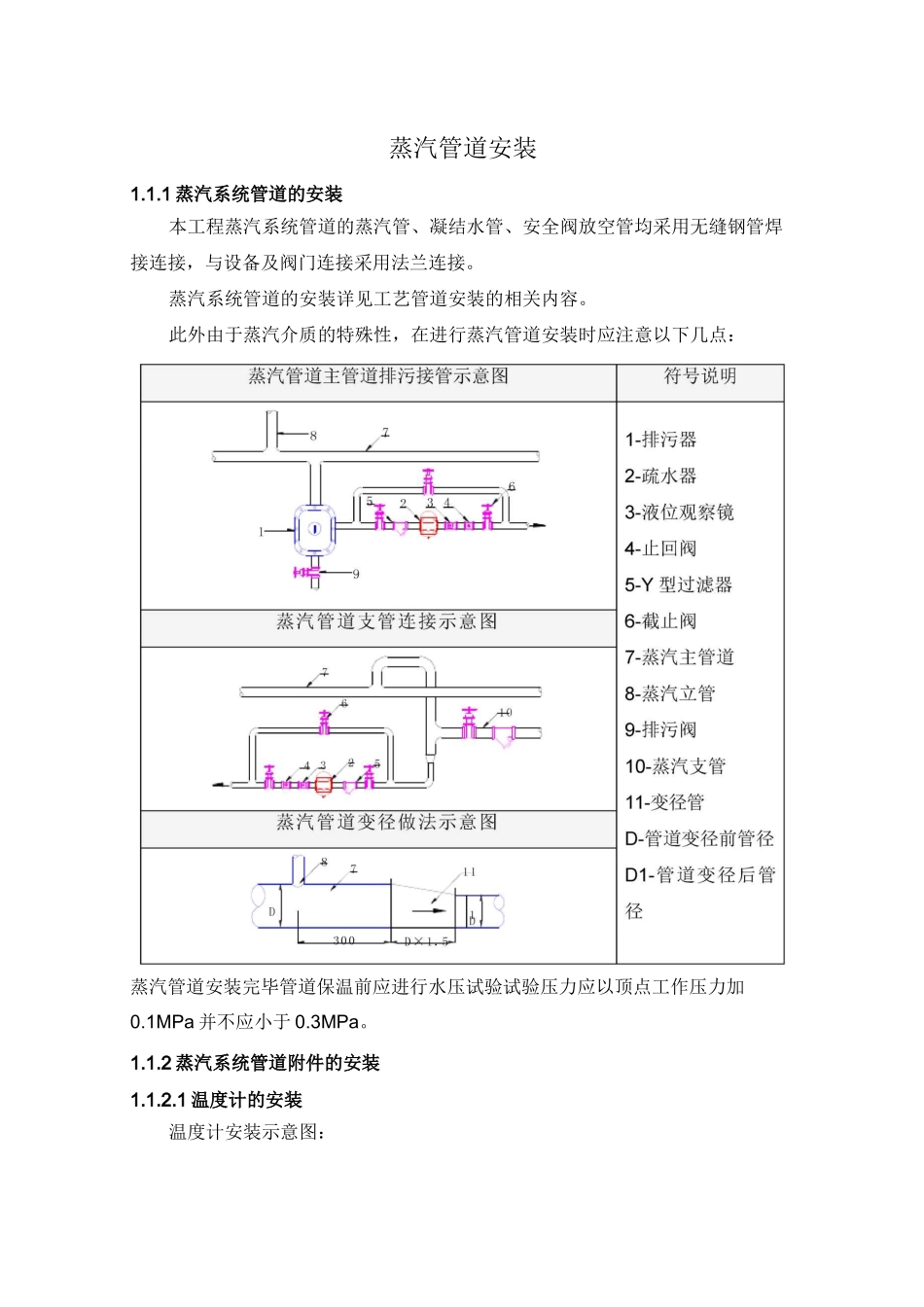

蒸汽管道安装1.1.1蒸汽系统管道的安装本工程蒸汽系统管道的蒸汽管、凝结水管、安全阀放空管均采用无缝钢管焊接连接，与设备及阀门连接采用法兰连接。蒸汽系统管道的安装详见工艺管道安装的相关内容。此外由于蒸汽介质的特殊性，在进行蒸汽管道安装时应注意以下几点：蒸汽管道安装完毕管道保温前应进行水压试验试验压力应以顶点工作压力加0.1MPa并不应小于0.3MPa。1.1.2蒸汽系统管道附件的安装1.1.2.1温度计的安装温度计安装示意图：温度计水平管道安装示意图（单温度计垂直管道安装示意图（单位:mm)位:mm)符号说明：1-温度计2-垫圈3-套管4-内填充物5-感温元件温度计安装长度选用表:管道公称直径DN（mm）506580100125150200250管道外径DN（mm）577689108133159219273L（水平安装）（mm）608080100100120160160L（垂直安装）（mm）1201601602002002003203201.1.2.2波纹补偿器安装波纹补偿器安装注意事项：序号汪意事项1波纹管补偿器不能承重，应单独吊装。除对波纹管膨胀节采取加固措施，否则不允许波纹管膨胀节与管道焊接后一齐吊装。波纹管膨胀节通常在管道安装完成后进行安装。2安装前应先检查波纹管膨胀节的型号、规格及管道的支座配置是否符合设计要求。尤其需要注意管道固定支架、导向支架的位置与做法，需进行核定计算后方可安装3需要进行冷紧的波纹管膨胀节，其预变形所用的辅助构件应在管道安装完毕后拆除。除设计要求预拉伸（或压缩）或“冷紧”的预变形量夕卜，严禁使用波纹管变形的方法来调整管道的安装偏差，以免影响波序号汪意事项纹管膨胀节的正常功能，降低使用寿命和增加管道、设备接管及支撑构件的载荷4波纹管补偿器安装时应注意安装方向，补偿器内套有焊缝的一端，在水平管道上应迎着介质的流向安装，在垂直管道上应置于上部5安装过程中不允许焊渣飞溅到波纹管补偿器表面或使波纹管受到其它机械性损伤。管道安装完毕应立即拆除波纹管上作安装运输保护的辅助定位机构的紧固件，并按设计要求将限位装置调到规定位置。波纹管补偿器的所有活动元件不得被外部构件卡死或限制其活动部位正常工作。6当管道分段试压时，应按波纹管的有效面积计算介质的轴向推力，对分段末端管架予以固定，并考虑对补偿器的加固措施波纹补偿器安装示意图：1.1.2.3减压阀组的安装支管减压阀组的安装示意图：减压阀组安装示意图符号说明：1-减压阀2-压力表3-Y型过滤器4-汽水分离器5-疏水器6-液位观察镜7-止回阀8-截止阀9-安全阀10-安全阀放空管安装注意事项:名称安装注意事项减压阀减压阀前的管径等于或大于减压阀的公称直径，但减压阀后的管径应比减压阀的公称直径大1-2级。为方便减压阀安装后的检修，减压阀安装时应设置旁通管，旁通管管径应与阀前管道的管径相同。安全阀安全阀应垂直安装，并检杳阀杆的垂直度。安全阀的前后一般不安装切断阀以保证安全。排入大气的安全阀放空管，应咼出操作面2.5米以上并引出室外。疏水器疏水器安装时前后应设截止阀。当冷凝水直接排入大气时疏水阀后的截止阀可不设置。疏水器前应设置过滤器，防止水中杂质堵塞疏水器。为方便疏水器的检修、更换和在系统启动时快速排走凝结水，疏水器安装时前后应设置旁通管。疏水器应安装在用热设备下边，以防止用热设备存水；为防止疏水器后压力升高时引起冷凝水倒灌，疏水器后应设置止回阀。对于螺纹连接的疏水器，为便于检修和更换安装时应采用活接头。疏水器前管道安装时管道的坡度应坡向疏水器。1.1.2.4压力表安装压力表水平管道安装示意图（单压力表垂直管道安装示意图（单压力表安装注意事项：序号注意事项1压力表在选择表盘刻度值时，选择表盘刻度极限值为介质工作压力的1.5-2倍。2压力表在安装前必须经过有关部门进行校验，合格方能进行安装。对已经安装的压力表要定期进行复验。3压力表应在管道冲洗、试压后进行安装。4压力表应安装在便于观察和检修的位置。5当压力表出现表针在无压时不能恢复零位、表盘刻度模糊不清，保护玻璃破碎、表针被卡住不动等情况时，应立即更换新表。压力表安装示意图:符号说明：1-弹簧压力表2-旋塞阀3-截止阀1.1.2.5节流孔板的安装节流孔板安装注意事项序号汪意事项1节流孔板安装时...
