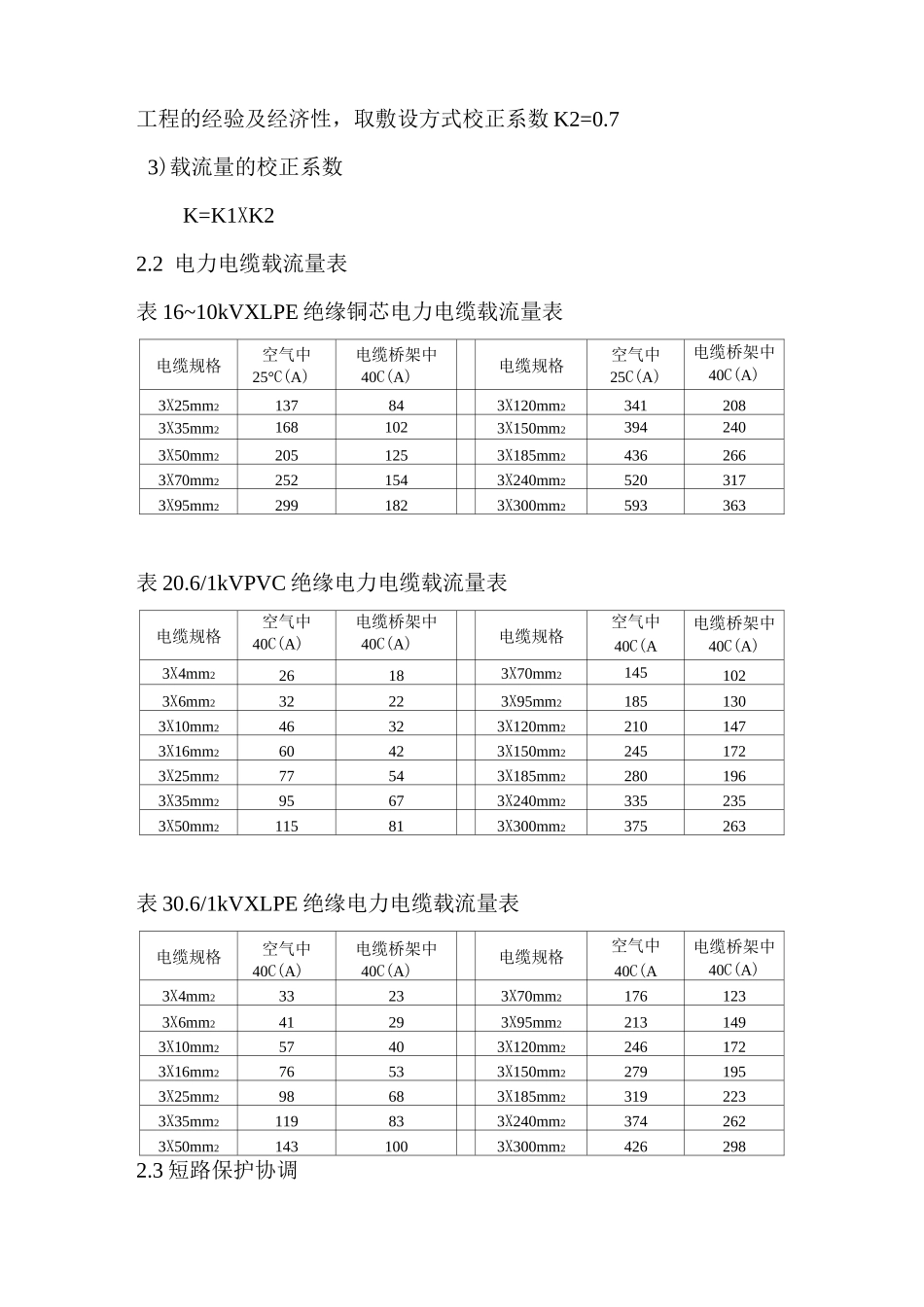

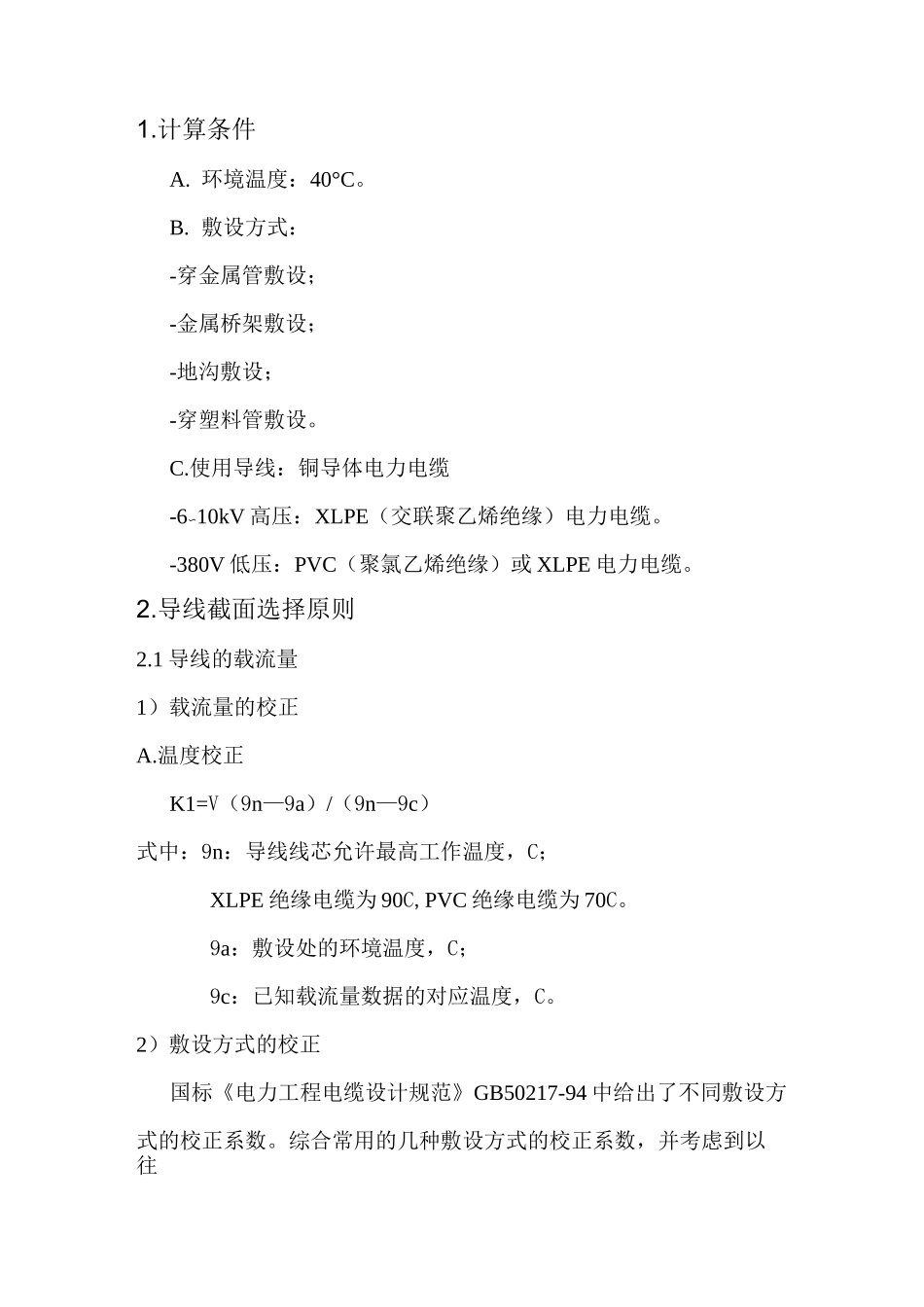

技术资料电缆截面选择计算书计算：黄永青2005年7月28日1.计算条件A.环境温度：40°C。B.敷设方式：-穿金属管敷设；-金属桥架敷设；-地沟敷设；-穿塑料管敷设。C.使用导线：铜导体电力电缆-6〜10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。-380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=V（9n—9a）/（9n—9c）式中：9n：导线线芯允许最高工作温度，C；XLPE绝缘电缆为90C,PVC绝缘电缆为70C。9a：敷设处的环境温度，C；9c：已知载流量数据的对应温度，C。2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73)载流量的校正系数K=K1XK22.2电力电缆载流量表表16~10kVXLPE绝缘铜芯电力电缆载流量表电缆规格空气中25°C(A)电缆桥架中40C(A)电缆规格空气中25C(A)电缆桥架中40C(A)3X25mm2137843X120mm23412083X35mm21681023X150mm23942403X50mm22051253X185mm24362663X70mm22521543X240mm25203173X95mm22991823X300mm2593363表20.6/1kVPVC绝缘电力电缆载流量表电缆规格空气中40C(A)电缆桥架中40C(A)电缆规格空气中40C(A电缆桥架中40C(A)3X4mm226183X70mm21451023X6mm232223X95mm21851303X10mm246323X120mm22101473X16mm260423X150mm22451723X25mm277543X185mm22801963X35mm295673X240mm23352353X50mm2115813X300mm2375263表30.6/1kVXLPE绝缘电力电缆载流量表电缆规格空气中40C(A)电缆桥架中40C(A)电缆规格空气中40C(A电缆桥架中40C(A)3X4mm233233X70mm21761233X6mm241293X95mm22131493X10mm257403X120mm22461723X16mm276533X150mm22791953X25mm298683X185mm23192233X35mm2119833X240mm23742623X50mm21431003X300mm24262982.3短路保护协调1）6~10kV回路电力电缆短路保护协调S^IXVtX102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A;t：短路切除时间，秒。C：电动机馈线C=15320；其他馈线C=136662）380V低压回路电力电缆短路保护协调-配电线路的短路保护协调S^IXVt/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A;t：短路电流持续作用时间，秒。K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143-380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70〜95mm2。（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4mm2。对于二次配电的容量较小或小功率电动机的电缆线路其截面经校核后可选为2.5mm2。C.交流控制回路的控制电缆最小截面-电流回路：最小截面：上2.5mm2；-电压回路：最小截面：上1.5mm2；-其他回路：最小截面：1.5mm2。D.数字信号和模拟信号控制电缆最小截面：上0.5mm2,有特殊要求的数字通信电缆按设备制造厂要求选择。2.5线路的电压降电动机起动时从配电盘到电动机端子之间线路的允许电压降在10~12%以内,正常运行时线路的电压降在2%以内。线路电压降计算公式：AU%=K(RcosG+Xsin©)Il/10Un式中：AU%:线路电压降百分数，%;Un：标称电压，kV；R,X：线路单位长度的电阻和感抗，Q/km；I：负荷计算电流，A;1：线路长度，km；cos©:功率因数。其中：X=2nfLL=(21n(Dj/r)+0.5)10-4L：电缆每相单位长度电感量，H/km；f：频率，Hz；Dj：几何均距，cm；r：电缆主芯线半径，cm；K值：(1)三相平衡负荷线路：K=V3；(2)接于线电压的单相负荷线路：K=2；(3)接于相电压的两相-N线平衡负荷：K=1.5V3。(4)接于相电压的单相负荷：K=2,式中Un为标称相电压，kV。3.计算结果6~10kV和380V电动机回路电缆截面选择见表4-1、表4-2和表5-1、表5-2。4.几点说明4.1关于电力电缆的载流量表1~表3中的电缆载流量选自国内大生产厂家样本数据，但与《电力工程电缆设计规范》附录B中的数据有一定的偏差(偏小)。4.2电缆允许最小截面高压电缆是按《电力工程电缆设计规范》附录D计算满足热稳定条件的缆芯最小截面，与用以前常用公式计算的截面相似。确...
