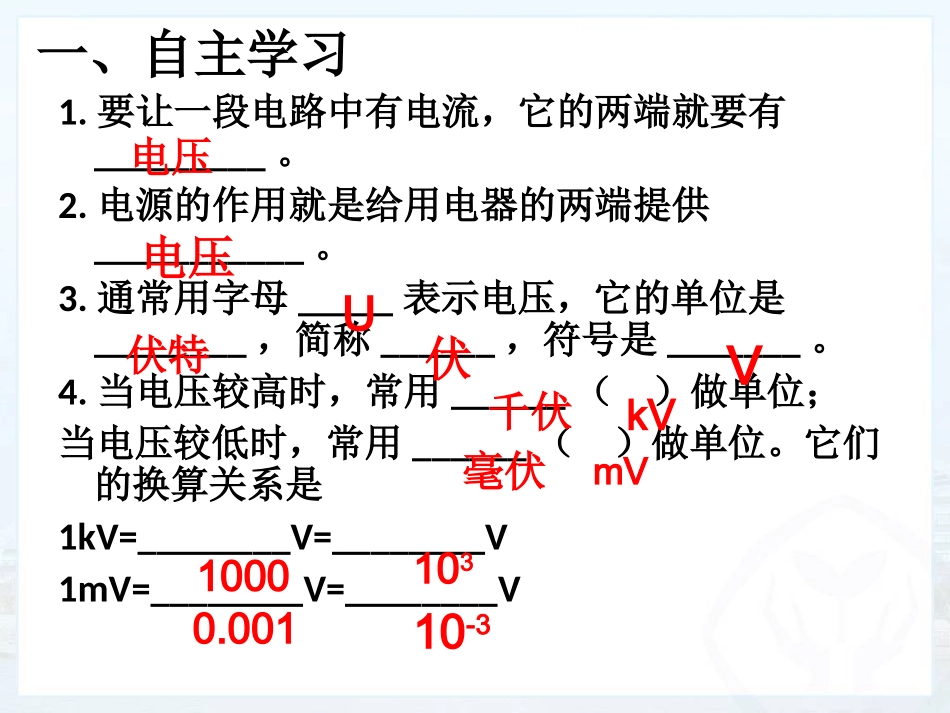

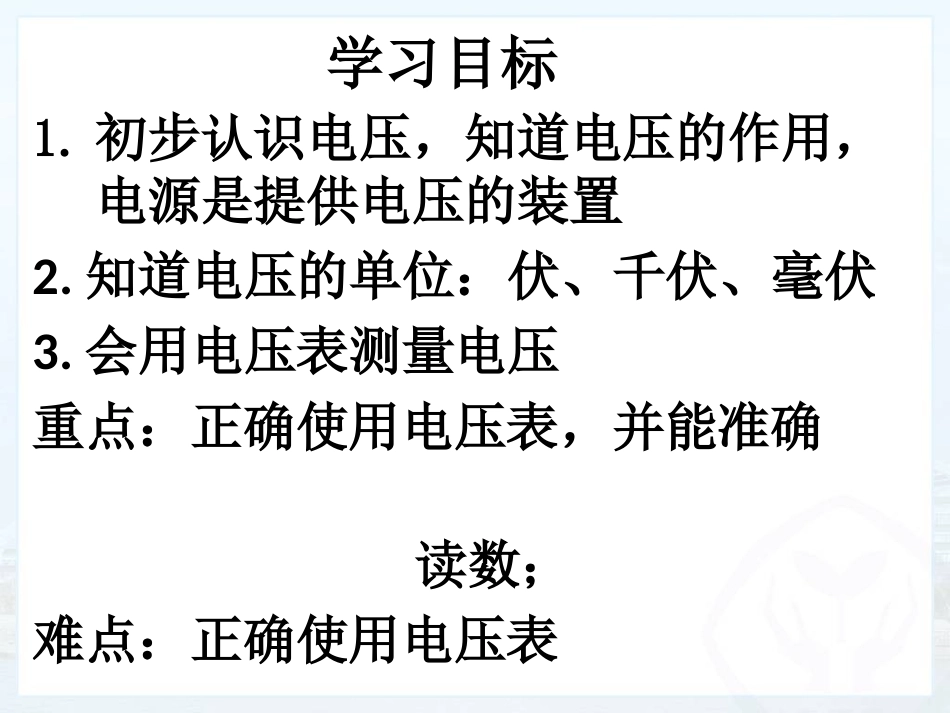

电压第十六章第１节永吉县第二中学林明福学习目标1.初步认识电压，知道电压的作用，电源是提供电压的装置2.知道电压的单位：伏、千伏、毫伏3.会用电压表测量电压重点：正确使用电压表，并能准确读数；难点：正确使用电压表一、自主学习1.要让一段电路中有电流，它的两端就要有_________。2.电源的作用就是给用电器的两端提供___________。3.通常用字母_____表示电压，它的单位是________，简称______，符号是_______。4.当电压较高时，常用______（）做单位；当电压较低时，常用______（）做单位。它们的换算关系是1kV=________V=________V1mV=________V=________V电压电压U伏特伏V千伏kVmV毫伏10001030.00110-35、常见的电压：一节干电池的电压为_______V我国的家庭电路的电压为_______V6、电压的高低可以用_________测量。7、电压表的使用：（1）电压表应该跟被测用电器______联；（2）电压表的正接线柱连接到被测用电器的______端，负接线柱连接到被测用电器的______端；（3）要选择正确的量程。为了保护电压表，应先选用_____量程。（4）电压表______直接连接到电源的正负。1.5220电压表并正负正确可以根据课本思考：1.要让电路中有电流，除了闭合开关外，必须让电路的两端具有什么？2.我们用什么电器元件为电器的两端提供电压？（U）一、电压一、电压要让电路中有电流，还必须让电路的两端具有电压我们用电源这个电器元件为电器的两端提供电压3.我们用什么字母来表示电压？4.电压的单位是什么？简称是？符号是？5.电压的其他单位是？表示的符号是？6.伏、千伏、毫伏它们之间的进率是多少？我们用字母U来表示电压电压的单位是伏特简称是伏符号是V电压的其他单位是千伏kV毫伏mV伏、千伏、毫伏它们之间的进率是1000倍※※思考：1.我们用什么仪器测量用电器两端的电压？二、电压的测量二、电压的测量2.电压表的在电路中表示符号是什么样的？我们用电压表测量用电器两端的电压电压表的结构负接线柱正接线柱黑色旋钮作用：调节指针到零刻度线处刻度盘指针电压表的使用：1.看清电压表的量程和分度值量程相对应的分度值0~3V0.1V0~15V0.5V2.看电流表的指针是否指在零刻度线处3.电压表与被测用电器并联4.电压表的正接线柱接到被测用电器的正端，负接线柱接到被测用电器的负端5.选择正确的量程如果不知道电路两端的电压，先用大量程，用试触的方式，来进行选择。6.电压表可以直接连接到电源的正负极上电压表使用中会出现的几种特殊情况：1.指针反向偏转，原因：电压表的正负接线柱接反了2.指针的偏转角度偏小，原因：选用的量程太大3.指针的偏转角度偏大甚至满偏，原因：选用的量程太小判断电路中电压表测哪一个用电器的两端电压：电压表左右伸出两只手，看把那个用电器抱在了怀里。电压表在电路中的作用：电压表除了测用电器两端的电压之外，没有任何作用。小结：练习用电压表测量电压实验（1）电压表怎样连接？V2V1．三个表的读数各是多少？12.5V1V练一练2．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。练一练3．画出对应的电路图。V练一练
