幕墙工程施工测量方案VIP免费

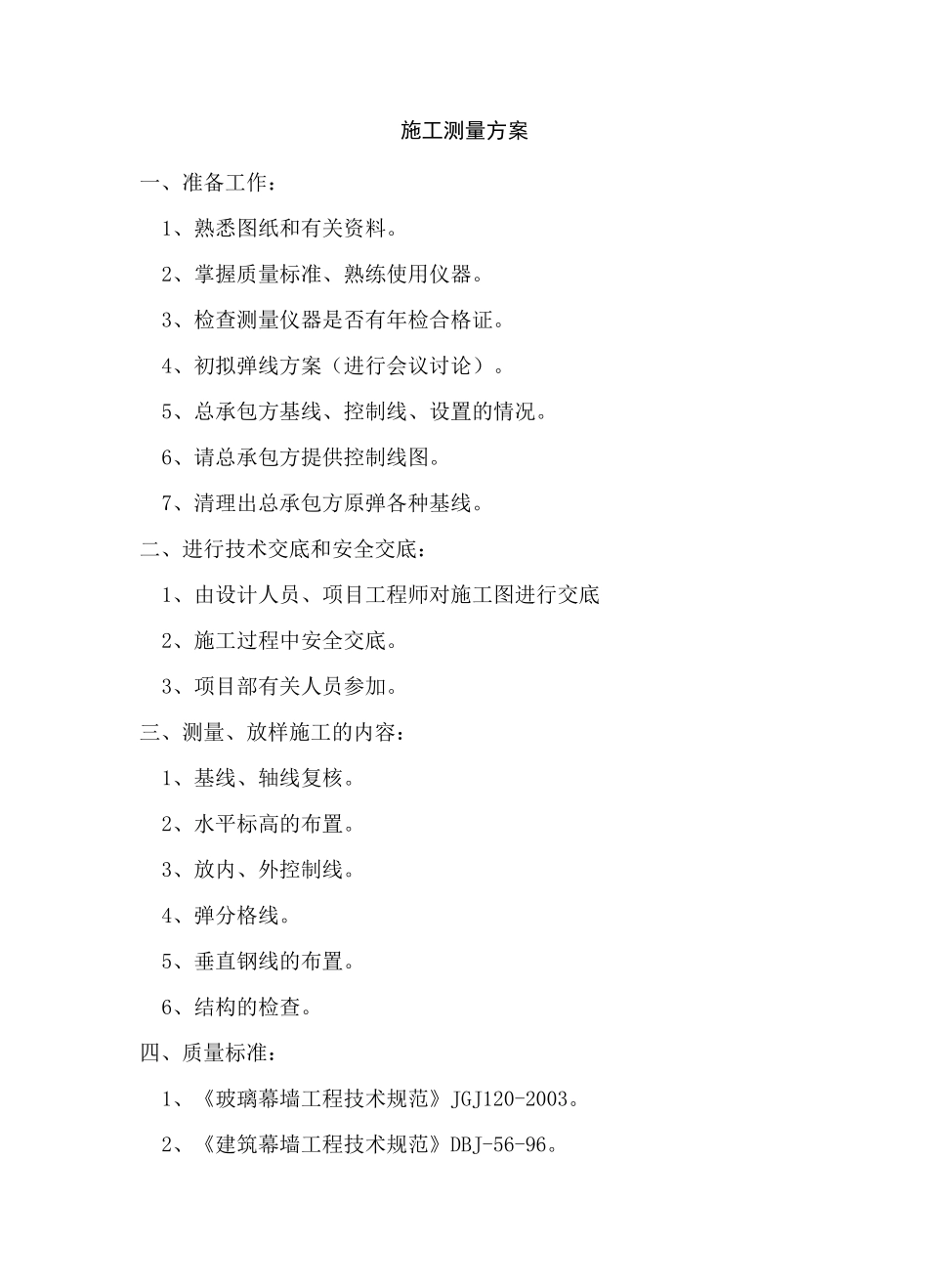

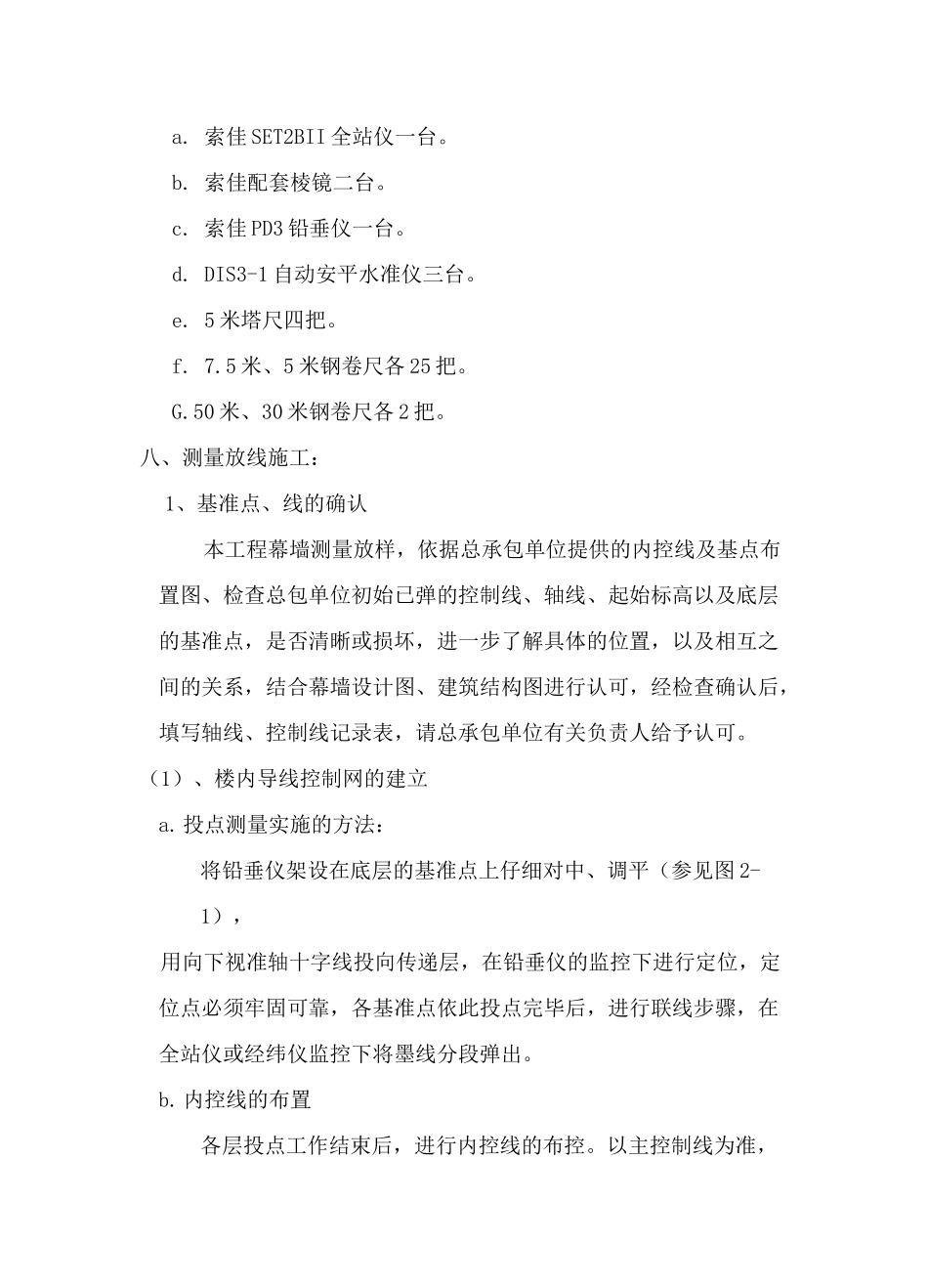

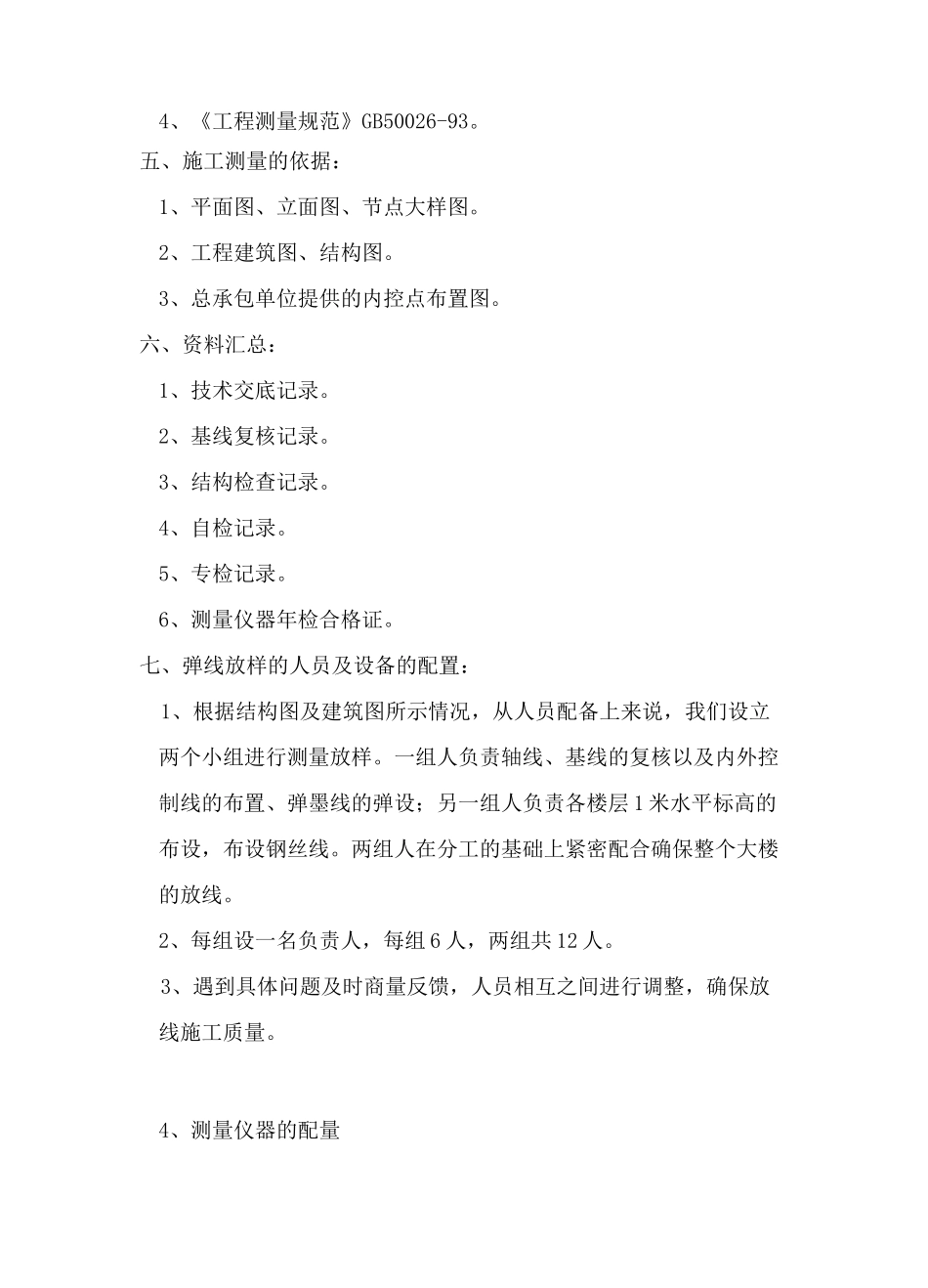

施工测量方案一、准备工作：1、熟悉图纸和有关资料。2、掌握质量标准、熟练使用仪器。3、检查测量仪器是否有年检合格证。4、初拟弹线方案（进行会议讨论）。5、总承包方基线、控制线、设置的情况。6、请总承包方提供控制线图。7、清理出总承包方原弹各种基线。二、进行技术交底和安全交底：1、由设计人员、项目工程师对施工图进行交底2、施工过程中安全交底。3、项目部有关人员参加。三、测量、放样施工的内容：1、基线、轴线复核。2、水平标高的布置。3、放内、外控制线。4、弹分格线。5、垂直钢线的布置。6、结构的检查。四、质量标准：1、《玻璃幕墙工程技术规范》JGJ120-2003。2、《建筑幕墙工程技术规范》DBJ-56-96。4、《工程测量规范》GB50026-93。五、施工测量的依据：1、平面图、立面图、节点大样图。2、工程建筑图、结构图。3、总承包单位提供的内控点布置图。六、资料汇总：1、技术交底记录。2、基线复核记录。3、结构检查记录。4、自检记录。5、专检记录。6、测量仪器年检合格证。七、弹线放样的人员及设备的配置：1、根据结构图及建筑图所示情况，从人员配备上来说，我们设立两个小组进行测量放样。一组人负责轴线、基线的复核以及内外控制线的布置、弹墨线的弹设；另一组人负责各楼层1米水平标高的布设，布设钢丝线。两组人在分工的基础上紧密配合确保整个大楼的放线。2、每组设一名负责人，每组6人，两组共12人。3、遇到具体问题及时商量反馈，人员相互之间进行调整，确保放线施工质量。4、测量仪器的配量a.索佳SET2BII全站仪一台。b.索佳配套棱镜二台。c.索佳PD3铅垂仪一台。d.DIS3-1自动安平水准仪三台。e.5米塔尺四把。f.7.5米、5米钢卷尺各25把。G.50米、30米钢卷尺各2把。八、测量放线施工：1、基准点、线的确认本工程幕墙测量放样，依据总承包单位提供的内控线及基点布置图、检查总包单位初始已弹的控制线、轴线、起始标高以及底层的基准点，是否清晰或损坏，进一步了解具体的位置，以及相互之间的关系，结合幕墙设计图、建筑结构图进行认可，经检查确认后，填写轴线、控制线记录表，请总承包单位有关负责人给予认可。（1）、楼内导线控制网的建立a.投点测量实施的方法：将铅垂仪架设在底层的基准点上仔细对中、调平（参见图2-1），用向下视准轴十字线投向传递层，在铅垂仪的监控下进行定位，定位点必须牢固可靠，各基准点依此投点完毕后，进行联线步骤，在全站仪或经纬仪监控下将墨线分段弹出。b.内控线的布置各层投点工作结束后，进行内控线的布控。以主控制线为准，将总承包方的结构控制线进行平移，平移应放在接近结构边缘，但要让开柱位，便于连线的地方，内控线离结构面以实际情况定，根据总承包单位内控制线，在此基础上进行内控制的平移，平移弹线过程中，全站仪进行监控，无重叠现象，检查内控线与放样图是否符合规定要求，符合后进行外围结构的测量，使整个大楼成封闭状态，实施弹墨线且必须清晰。依据总包单位提供的底层基准控制点，在楼层通视位置逐层布设如图所示的控制网，测得各点坐标。（2）、楼内高程的传递高程传递可分阶段分多次传递，为确保精度，可做多测回闭合测量。用水准仪与钢卷尺向建筑物上引测水准点，如下图所示：Ill为地面到测水准点，A为建筑物上待放高程点。3、层间标高的设置在轴线控制线上，用全站仪采取直线延伸法，在能便于观察的外围作一观察点，由下而上设立垂直线，在垂直线上的楼层外立面上悬挂10kg重物的30m钢卷尺，30m钢卷尺垂直钢丝挂靠牢固，用大力钳把钢卷尺与钢丝夹紧，在小于4级风的气候条件下，静置后用等高法分别测量计算出各楼层的实际标高和建筑结构的实际总高度，每层设立1米水平线作为作业时的检查用线，并将各层高度用不同于总承包方的油漆颜色记录在立柱或剪力墙的同一位置处（以示区别），在幕墙施工安装直至施工完毕之前，高度标记、水平标记必须清晰完好，不被消除破坏。标高测量误差，层与层之间〈土2mm，总标高〈10mm。（参见图2-1）标尺读数的计算（参见图2-2）：式一：H二a2-a1+b-AT000式中：H-结构标咼上移1米的标咼标志An――层间标准高度（设计值）b-标尺读出的al,点至土0.000的高度al、a2-...
