几何量公差与检测第十版答案VIP免费

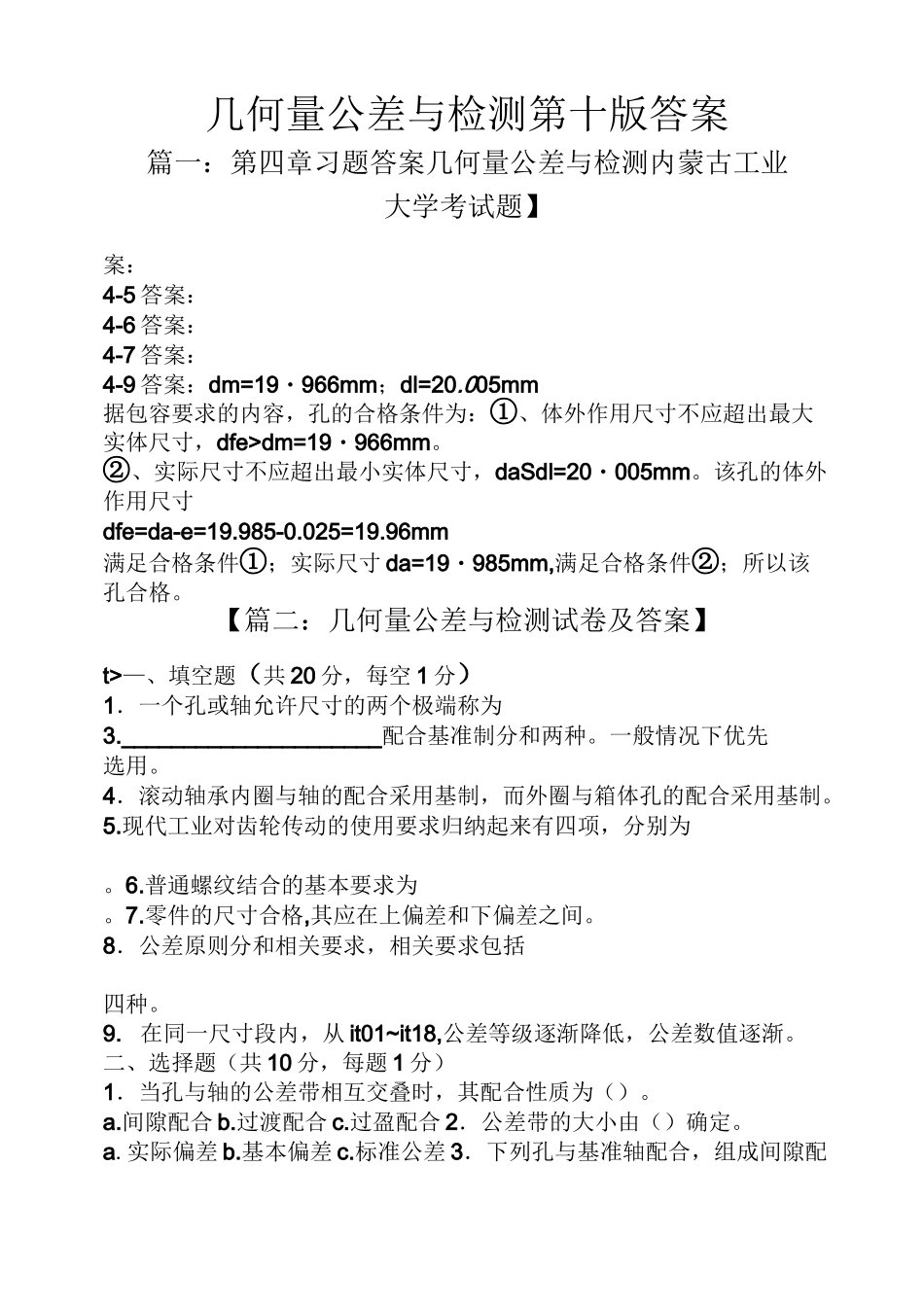

几何量公差与检测第十版答案_第1页
1/5
几何量公差与检测第十版答案_第2页
2/5

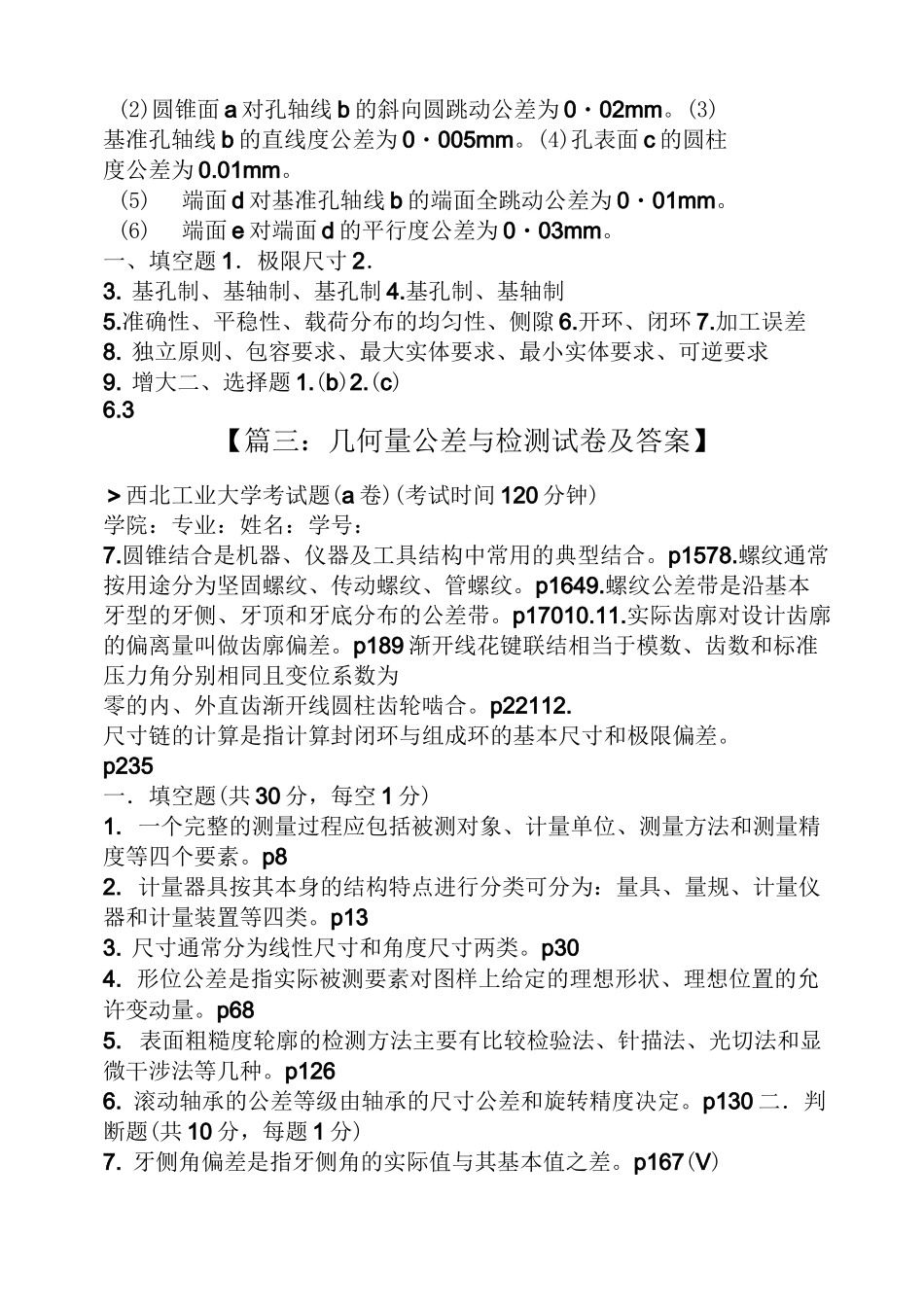

几何量公差与检测第十版答案_第3页
3/5
几何量公差与检测第十版答案篇一:第四章习题答案几何量公差与检测内蒙古工业大学考试题】案:4-5答案:4-6答案:4-7答案:4-9答案:dm=19・966mm;dl=20.005mm据包容要求的内容,孔的合格条件为:①、体外作用尺寸不应超出最大实体尺寸,dfe>dm=19・966mm。②、实际尺寸不应超出最小实体尺寸,daSdl=20・005mm。该孔的体外作用尺寸dfe=da-e=19.985-0.025=19.96mm满足合格条件①;实际尺寸da=19・985mm,满足合格条件②;所以该孔合格。【篇二:几何量公差与检测试卷及答案】t>—、填空题(共20分,每空1分)1.一个孔或轴允许尺寸的两个极端称为3._____________________配合基准制分和两种。一般情况下优先选用。4.滚动轴承内圈与轴的配合采用基制,而外圈与箱体孔的配合采用基制。5.现代工业对齿轮传动的使用要求归纳起来有四项,分别为。6.普通螺纹结合的基本要求为。7.零件的尺寸合格,其应在上偏差和下偏差之间。8.公差原则分和相关要求,相关要求包括四种。9.在同一尺寸段内,从it01~it18,公差等级逐渐降低,公差数值逐渐。二、选择题(共10分,每题1分)1.当孔与轴的公差带相互交叠时,其配合性质为()。a.间隙配合b.过渡配合c.过盈配合2.公差带的大小由()确定。a.实际偏差b.基本偏差c.标准公差3.下列孔与基准轴配合,组成间隙配合的孔是()。a・孔两个极限尺寸都大于基本尺寸b・孔两个极限尺寸都小于基本尺寸c・孔最大极限尺寸大于基本尺寸,最小极限尺寸小于基本尺寸4・基本偏差是()。a・上偏差b•下偏差c.上偏差和下偏差d.上偏差或下偏差5.标准规定形状和位置公差共有()个项目。a・8b.12c.14d.166・垂直度公差属于()。a・形状公差b.定位公差c.定向公差d.跳动公差7•如被测要素为轴线,标注形位公差时,指引线箭头应()。a.与确定中心要素的轮廓线对齐b.与确定中心要素的尺寸线对齐c.与确定中心要素的尺寸线错开8.最大实体尺寸是指()。a.孔和轴的最大极限尺寸b.孔和轴的最小极限尺寸c.孔的最大极限尺寸和轴的最小极限尺寸d.孔的最小极限尺寸和轴的最大极限尺寸9.径向全跳动公差带的形状与()的公差带形状相同。a.圆柱度b.圆度c.同轴度d.线的位置度10、孔、轴公差带的相对位置反映()程度。a.加工难易b.配合松紧c.尺寸精度三、判断题(共10分,每题1分)()6.选用公差等级的原则是,在满足使用要求的前提下,尽可能选用较高的公差等级。()7.相互配合的孔和轴,其基本尺寸必然相等。()8.表面粗糙度的评定参数rz表示轮廓的算术平均偏差。()9.零件的最大实体尺寸一定大于其最小实体尺寸。()10.只要量块组的基本尺寸满足要求,量块组内的量块数目可以随意选定。四、综合题(共60分)1.(10分)已知下列配合,画出其公差带图,指出其基准制,配合种类,并计算极限间隙或极限过盈。0.0330.0200.0160.0202.(10分)根据下表中给出的数据计算出空格中的数据,并填入空格内。4.(20分)改正图2-65中各项形位公差标注上的错误(不得改变形位公差项目)。5.试将下列技术要求标注在图2-64上。(1)圆锥面a的圆度公差为0.1mm。(2)圆锥面a对孔轴线b的斜向圆跳动公差为0・02mm。(3)基准孔轴线b的直线度公差为0・005mm。(4)孔表面c的圆柱度公差为0.01mm。(5)端面d对基准孔轴线b的端面全跳动公差为0・01mm。(6)端面e对端面d的平行度公差为0・03mm。一、填空题1.极限尺寸2.3.基孔制、基轴制、基孔制4.基孔制、基轴制5.准确性、平稳性、载荷分布的均匀性、侧隙6.开环、闭环7.加工误差8.独立原则、包容要求、最大实体要求、最小实体要求、可逆要求9.增大二、选择题1.(b)2.(c)6.3【篇三:几何量公差与检测试卷及答案】>西北工业大学考试题(a卷)(考试时间120分钟)学院:专业:姓名:学号:7.圆锥结合是机器、仪器及工具结构中常用的典型结合。p1578.螺纹通常按用途分为坚固螺纹、传动螺纹、管螺纹。p1649.螺纹公差带是沿基本牙型的牙侧、牙顶和牙底分布的公差带。p17010.11.实际齿廓对设计齿廓的偏离量叫做齿廓偏差。p189渐开线花键联结相当于模数、齿数和标准压力角分别相同且变位系数为零的内、外直齿渐开线圆柱齿轮啮合。p22112.尺寸链的计算是指计算封闭环与组成环的...
